DC Dalgıç Pompa Nedir? Çalışma Prensibi, Seçim ve Bakım Rehberi
Kuyu, depo ve tarımsal sulama uygulamalarında DC dalgıç pompaları yakından tanıyın. Enerji kaynağından debi ve basma yüksekliğine, helezon bakımından elektronik kontrol ünitesine kadar temel bilgileri bir arada inceleyin.
1. DC Dalgıç Pompa Nedir?
DC dalgıç pompa, doğru akımla çalışan bir motor ve suyu basınçlandıran pompa bölümünden oluşur. Kuyu, depo ve yer altı su kaynaklarından su alınmasında kullanılır.
Uygun modeller, akü veya güneş paneli sistemleriyle çalıştırılabilir; bu yönüyle elektrik altyapısının bulunmadığı ya da yetersiz olduğu kırsal ve tarımsal alanlarda çözüm sunar.
12V, 24V ve 48V gibi düşük gerilimli modeller yaygındır; farklı gerilimlerde çalışan DC ve solar pompa sistemleri de vardır. Enerji kaynağının pompa ve varsa kontrol ünitesiyle elektriksel olarak uyumlu olması gerekir.

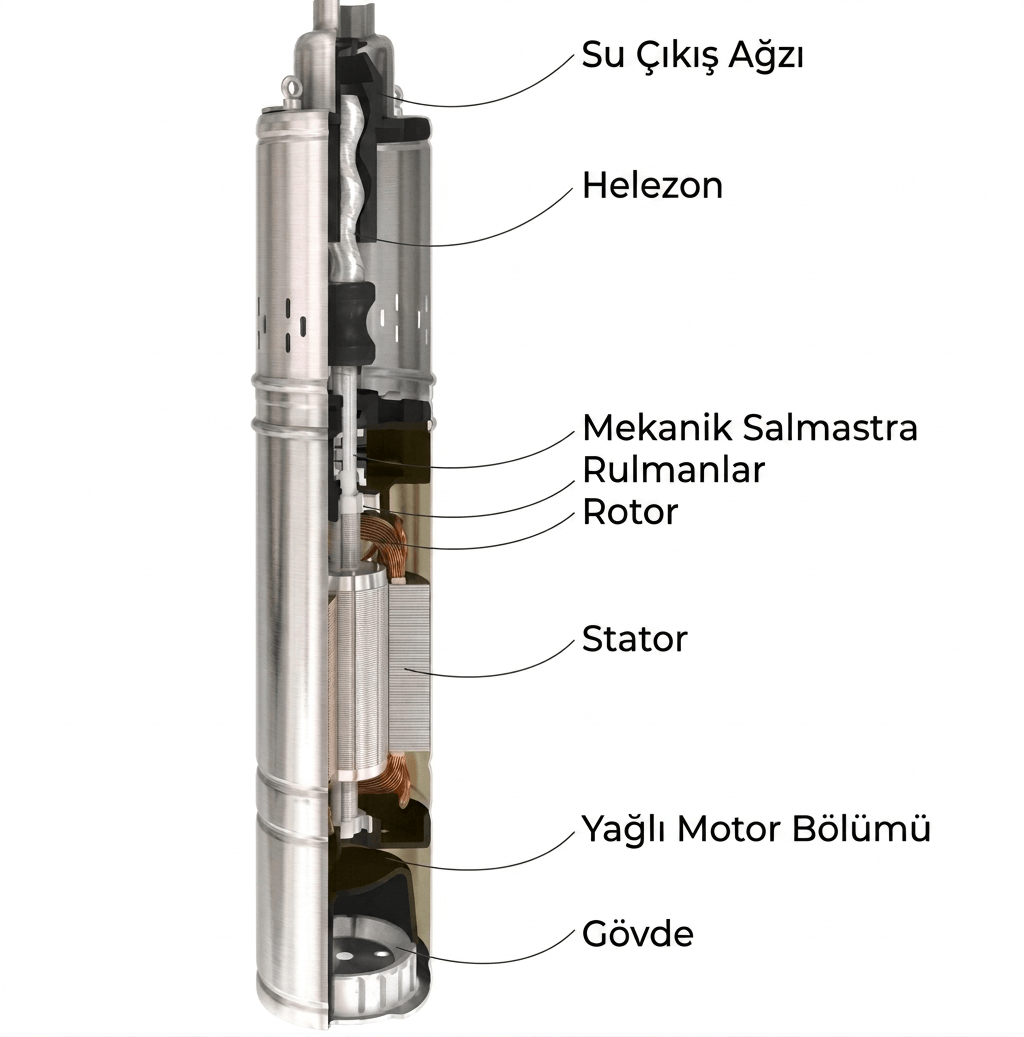

Helezonlu modellerde rotor, stator içinde dönerek suyu ilerleyen hacimlerle çıkışa taşır. Bu yapı, uygun çalışma koşullarında düşük debide yüksek basınç ve dengeli akış sağlayabilir.
Gerçek verim, basınç ve dayanım değerleri ürün tasarımına ve kullanım koşullarına bağlıdır. Doğru boyutlandırılmış sistemler, modern su temin uygulamalarında enerji esnekliği ve kullanım kolaylığı sunar.

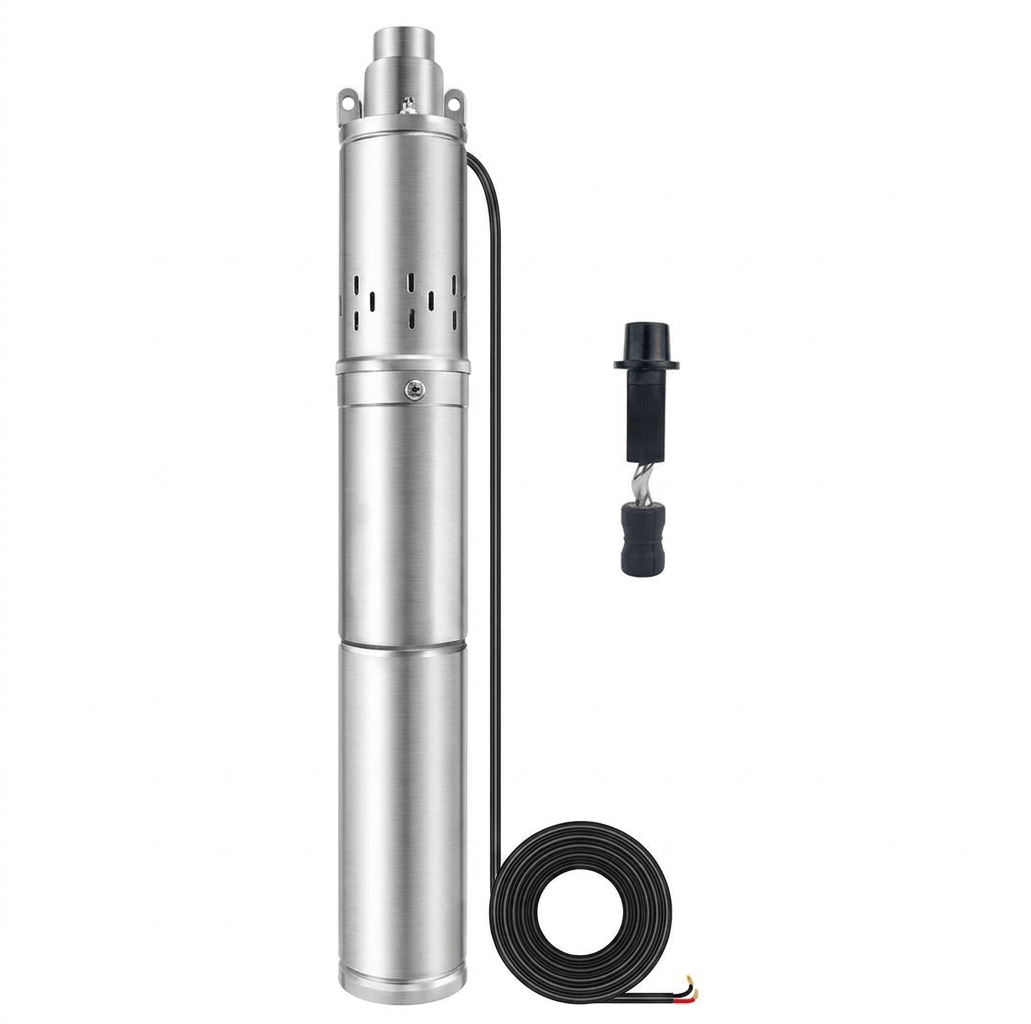

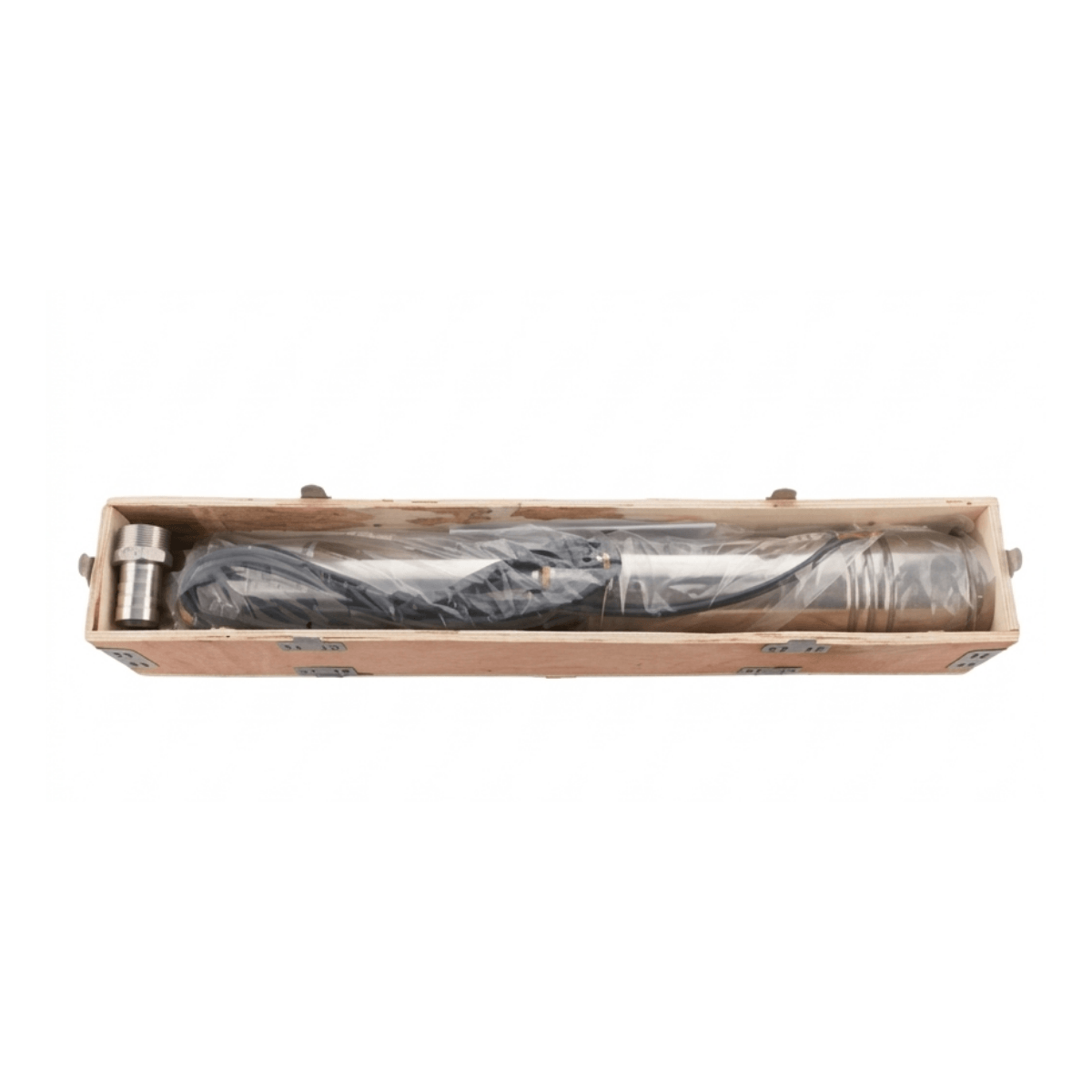

DC Dalgıç Pompa ve Helezon Görselleri
DC pompa sistemleri ve ilgili parça görsellerini aşağıda inceleyebilirsiniz. Görselleri büyütmek için üzerlerine tıklayın. Ürün ve yedek parça seçimi, modelin teknik bilgileri ve uyumluluğu kontrol edilerek yapılmalıdır.
2. DC Dalgıç Pompa Nasıl Çalışır?
Temel prensip, elektrik motorunun ürettiği mekanik hareketin pompa bölümüne aktarılması ve suyun çıkış hattına taşınmasıdır. Helezonlu bir modelde süreç şöyle ilerler:
- Enerji beslemesi: Uygun gerilimdeki DC enerji, ürünün bağlantı düzenine göre doğrudan veya uyumlu bir kontrol ünitesi üzerinden motora iletilir.
- Motor hareketi: Motor, rotor–stator mekanizmasını tahrik eder.
- Suyun taşınması: Rotorun dönmesiyle oluşan ilerleyen hacimler, suyu pompa boyunca çıkışa taşır.
- Su iletimi: Oluşan basınç suyun boru hattından depo, sulama noktası veya diğer kullanım alanına ulaşmasını sağlar.
Helezonlu yapı, uygun çalışma noktasında düşük debide yüksek basınç ve düşük pulsasyonlu akış sağlayabilir. Bununla birlikte tamamen titreşimsiz çalışma veya her derinlikte aynı performans beklenmemelidir.
3. DC Dalgıç Pompaların Avantajları Nelerdir?
DC dalgıç pompalar; uygun tasarım, doğru boyutlandırma ve kullanım koşullarında enerji esnekliği, kompakt yapı ve bakım kolaylığı sunabilir.
Enerji Verimliliği Potansiyeli
Verimli motor ve kontrol teknolojileri enerji tüketimini azaltmaya yardımcı olabilir. Ancak DC olması tek başına AC bir pompadan daha az tükettiği anlamına gelmez; aynı debi ve basma yüksekliğindeki toplam sistem tüketimi karşılaştırılmalıdır.

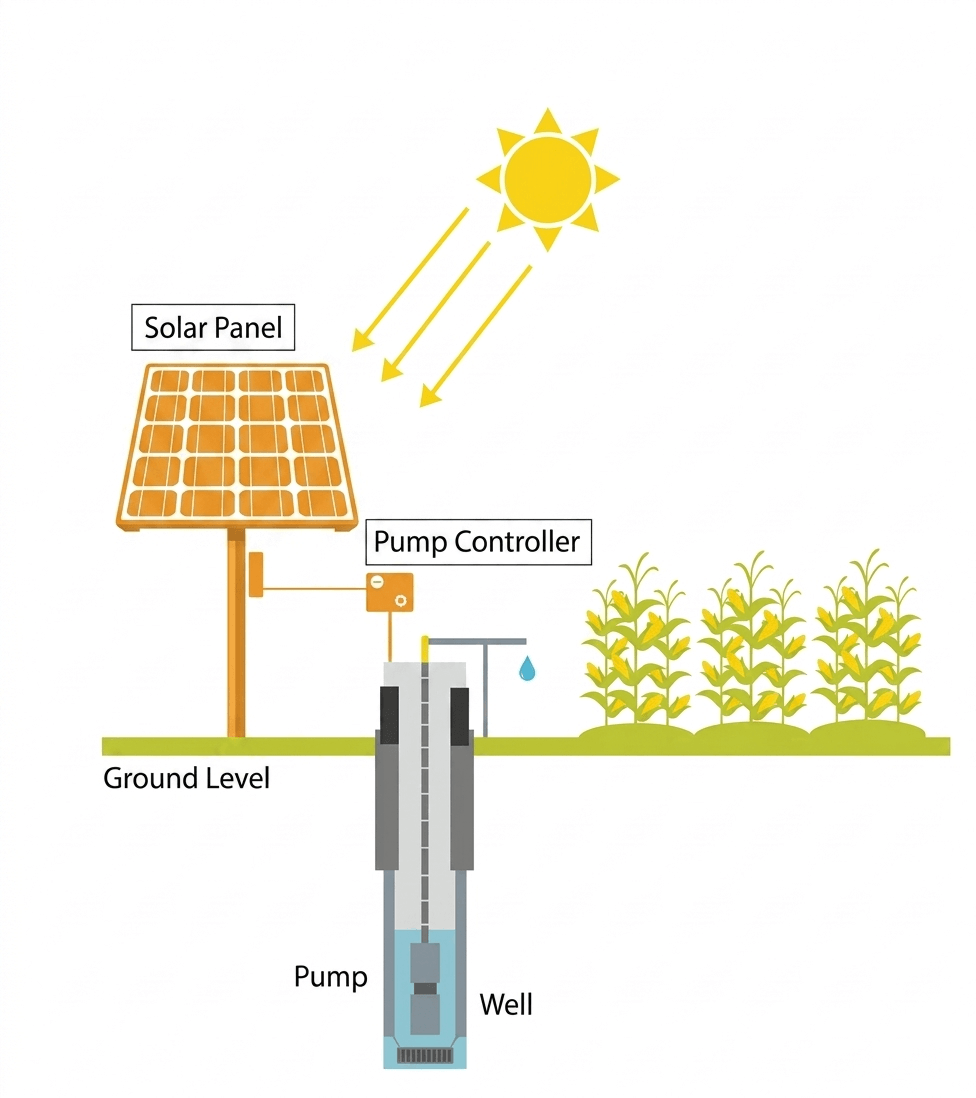

Güneş Enerjisiyle Çalışma
Uyumlu solar modeller, şebekeden uzak tarım arazileri ve kırsal alanlarda bağımsız su teminine katkı sağlar. Doğrudan panel bağlantısı yalnızca üretici izin veriyorsa uygulanır; gerekli kontrol ekipmanı kullanılmalıdır.
Yüksek Basınç ve Dengeli Akış
Helezonlu modeller, düşük debi gerektiren uygulamalarda yüksek basınç sağlayabilir. Derin kuyu ve uzun su hatlarına uygunluk, gerçek debi–basma eğrisi ve tesisat kayıplarıyla doğrulanmalıdır.
Kompakt ve Taşınabilir Yapı
Küçük modeller geçici kurulum, mobil sulama, karavan veya tekneyle ilişkili su temin ihtiyaçlarında değerlendirilebilir. Pompanın ortam, su türü ve kullanım amacı için uygunluğu ayrıca kontrol edilmelidir.
Düşük Ses ve Titreşim
Fırçasız motorlu ve uygun tasarlanmış modeller düşük ses ve titreşim sunabilir. Bu özellikler kullanım konforuna katkı sağlar; mekanik aşınma ve ömür ise montaj ile çalışma koşullarından da etkilenir.
Bakım ve Kullanım Kolaylığı
Değiştirilebilir rotor–stator grubu bulunan modellerde aşınan parçaya müdahale edilebilir. Kullanıcının yapabileceği bakımın kapsamı ürün kılavuzu, teknik yeterlilik ve garanti koşullarıyla belirlenir.
Yedek Parça ve Servis Ekonomisi
Uyumlu helezon ve diğer parçaların bulunabilmesi, tüm pompayı değiştirmek yerine onarım yapılmasına olanak sağlayabilir. Parça erişimi ve maliyeti marka, model ve stok durumuna bağlıdır.
Kontrollü Enerji Kullanımı
Uygun kontrol ünitesi ve koruma düzeni, üreticinin sağladığı özellikler kapsamında sistemi koruyabilir. Solar sistemlerde de aşırı gerilim, ters kutup ve yıldırım kaynaklı riskler değerlendirilmelidir.
4. DC Pompaların AC Pompalardan Farkı
Seçim, yalnızca DC veya AC ayrımına göre yapılmamalıdır. Enerji altyapısı, günlük su ihtiyacı, çalışma süresi, pompa eğrisi ve toplam yatırım maliyeti birlikte değerlendirilmelidir.
| Kriter | DC sistemler | AC sistemler |
|---|---|---|
| Enerji kaynağı | Uyumlu akü, DC güç kaynağı veya solar panel ve kontrol sistemi. | Şebeke veya uygun jeneratör; uyumlu solar sürücüyle güneş enerjisi de kullanılabilir. |
| Kullanım alanı | Şebekeden uzak alanlar, tarımsal sulama, bireysel ve uygun mobil uygulamalar. | Şebekenin bulunduğu sabit tesisler, tarımsal ve endüstriyel uygulamalar. |
| Debi ve basınç | Küçük helezonlu modeller düşük debi ve yüksek basınç ihtiyacına uygun olabilir. Daha yüksek debili solar modeller de vardır. | Geniş kapasite aralığı bulunur. Büyük hacimli transfer için farklı motor ve hidrolik seçenekler sunulur. |
| Güç ve yatırım | Güç arttıkça panel, sürücü, kablo ve varsa akü maliyeti artabilir. | Mevcut şebeke altyapısı bazı projelerde yatırımı kolaylaştırabilir; elektrik giderleri hesaba katılır. |
| Enerji sürekliliği | Güneşlenme, panel gücü, akü kapasitesi veya diğer besleme seçeneklerine bağlıdır. | Şebekenin sürekliliğine bağlıdır; kesintiler için yedek besleme gerekebilir. |
| Ağır hizmet | Uygun endüstriyel modeller kullanılabilir; küçük DC modeller her ağır hizmet uygulamasına uygun değildir. | Uzun süreli ve yüksek kapasiteli uygulamalarda yaygın seçenekler vardır; dayanım ürünün görev sınıfına bağlıdır. |
5. DC Dalgıç Pompa Seçerken Nelere Dikkat Edilmeli?
5.1 Voltaj Değeri: 12V, 24V ve 48V
Gerilim seçimi, enerji kaynağı ve kontrol ünitesiyle uyumlu olmalıdır. Aşağıdaki kullanım alanları genel bir çerçevedir; kapasiteyi tek başına voltaj belirlemez.
| Gerilim | Değerlendirilebilecek uygulamalar | Seçimde dikkat edilecek nokta |
|---|---|---|
| 12V DC | Küçük bahçe, düşük debili transfer ve uygun karavan/tekne uygulamaları. | Aynı güçte daha yüksek akım gerekebilir; kablo kesiti ve hat kayıpları önemlidir. |
| 24V DC | Küçük kuyu, günlük su ihtiyacı ve uygun sulama uygulamaları. | Pompa eğrisi, güç kaynağı ve sürücü uyumu kontrol edilmelidir. |
| 48V DC | Uygun modellerde daha fazla güç ve su ihtiyacı bulunan sistemler. | Daha yüksek voltaj, tek başına daha derin kuyudan su basma veya daha yüksek verim garantisi değildir. |
Doğru gerilim ve ekipman eşleşmesi, sistemin uygun çalışma koşullarında kullanılmasını destekler. Panel dizisinin açık devre gerilimi, çalışma gerilimi ve akımı kontrol ünitesinin izin verdiği sınırlarla uyumlu olmalıdır.
5.2 Debi: Ne Kadar Suya İhtiyacınız Var?
Debi, belirli bir sürede taşınan su miktarıdır. Genellikle litre/dakika (L/dk) veya metreküp/saat (m³/h) ile ifade edilir.
Debi seçimi yapılırken şu sorular yanıtlanmalıdır:
- Günlük toplam su ihtiyacınız kaç litre veya metreküp?
- Aynı anda kaç noktaya su verilecek?
- Sulama mı, depo doldurma mı yapılacak?
- Günde kaç saat uygun enerjiyle çalışma mümkün?
Küçük bir bahçe düşük debiyle karşılanabilirken, geniş tarımsal sulamada daha yüksek debi veya daha uzun çalışma süresi gerekebilir.
Debi düşük seçilirse ihtiyaç karşılanamayabilir; gereğinden büyük sistem ise yatırım ve enerji kullanımını artırabilir.
5.3 Basma Yüksekliği: Yalnızca Kuyu Derinliği Değildir
Basma yüksekliği (H), pompanın suya kazandırdığı enerjinin metre su sütunu cinsinden ifadesidir.
Toplam ihtiyaç belirlenirken çalışma sırasındaki dinamik su seviyesi, çıkış kotu, istenen çıkış basıncı ve boru hattı kayıpları dikkate alınır.
- Dinamik su seviyesi: Pompa çalışırken kuyudaki su seviyesidir; kuyu tabanı veya pompa montaj derinliğiyle aynı değildir.
- Çıkış yüksekliği: Su seviyesinden depo ya da kullanım noktasına kadar olan kot farkıdır.
- Yatay hat ve sürtünme: Boru uzunluğu, çapı, malzemesi, debi, dirsek ve vanalar kayıpları belirler.
- Çıkış basıncı: Sulama ekipmanı gibi uygulamaların ihtiyaç duyduğu ilave basınçtır.
Bu bilgilerle doğrudan 40–50 metre basma yüksekliği seçilemez. Yatay hat, düşey yüksekliğe metre metre eklenmez; sürtünme kaybı hesaplanır.
Örneğin dinamik seviyeden çıkışa kot farkı 30 m, hesaplanan kayıp 5 m ve çıkış serbestse ihtiyaç yaklaşık 35 m olur. Aynı noktada 1 bar basınç istenirse yaklaşık 10,2 m daha eklenir. Bunlar varsayımsal değerlerdir.
Basma yüksekliği yetersizse hedef noktaya su ulaştırılamayabilir; sınırda seçimde debi yetersiz kalabilir.
Maksimum basma yüksekliği ile maksimum debi aynı anda elde edilmez. Pompa, gerekli H değerindeki Q debisi üzerinden seçilmelidir.
6. Olası Arızalar ve Dikkat Edilmesi Gereken Hususlar
Doğru kullanım ve düzenli kontrol, performansın korunmasına yardımcı olur. Arızanın erken belirlenmesi, gereksiz parça değişimini ve işletme kayıplarını azaltabilir.
6.1 Helezon Aşınması ve Performans Düşüşü

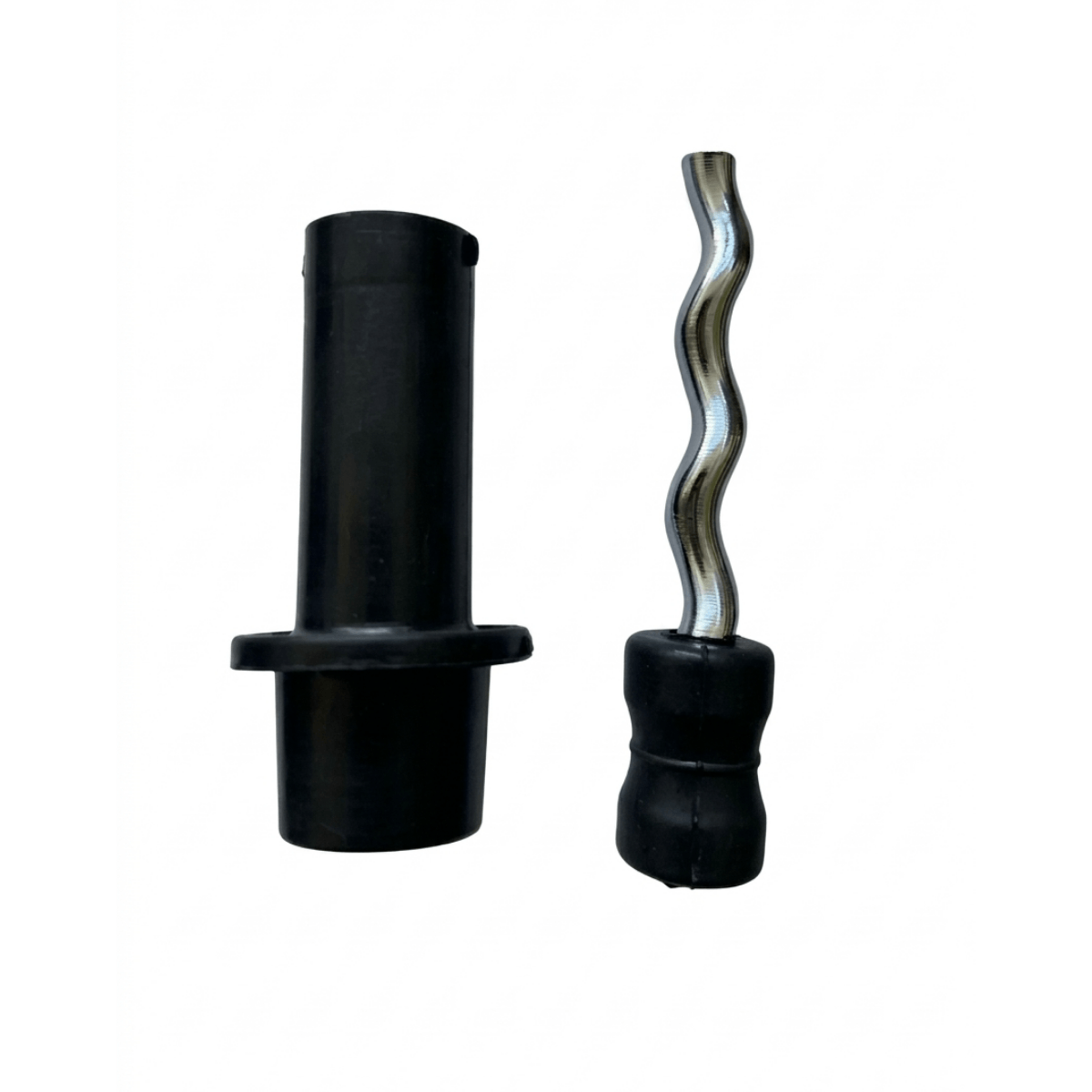

Helezonlu modellerde rotor–stator grubu suyu taşıyan temel mekanizmadır. Zaman içinde aşınabilir; bu bölüm santrifüj yapılı DC pompalar için aynı şekilde geçerli değildir.
Aşınmayı Etkileyen Koşullar
- Kuyudaki kum ve katı partiküller.
- Uzun süreli veya uygun çalışma sınırları dışındaki kullanım.
- Suyun kimyasal yapısı, sıcaklığı ve aşındırıcı içeriği.
- Kuru çalışma ve yetersiz su beslemesi.
Görülebilecek Belirtiler
- Basınçta düşüş.
- Su debisinde azalma.
- Önceki çalışma koşullarına göre performans kaybı.
Benzer belirtiler enerji yetersizliği, tıkanıklık, boru kaçağı veya su seviyesindeki değişimden de kaynaklanabilir.
Helezon Değişimi Ne Zaman Çözüm Olur?
Arıza aşınmış rotor–stator grubuyla sınırlıysa ve model parça değişimine uygunsa, pompanın tamamını değiştirmek yerine uyumlu helezon grubunun değiştirilmesi yeterli olabilir.
Motor, elektronik ve tesisat sağlam olduğunda performansın iyileşmesi beklenir; her durumda ilk günkü değerlere dönüş garanti edilemez.
Parçanın bulunabilirliği marka ve modele bağlıdır. Bazı modellerde değişim pratik olsa da kullanıcı müdahalesi yalnızca üretici kılavuzu izin veriyorsa ve gerekli teknik yeterlilik varsa yapılmalıdır. Diğer durumlarda servis desteği alınmalıdır.
Videolu Anlatım: DC Dalgıç Pompa Helezon Değişimi
Helezon değişimiyle ilgili videoyu aşağıdan izleyebilirsiniz. Video, paylaşılan bağlantıdaki 3 dakika 2 saniye noktasından başlar.
İşlem öncesinde ilgili modelin üretici talimatları ve garanti koşulları dikkate alınmalıdır.
6.2 Elektronik Kart ve Kontrol Ünitesi Arızaları
DC dalgıç pompalarda elektronik kontrol motor içinde veya harici bir ünitede bulunabilir. Ünitenin yapısı ve koruma özellikleri modele göre değişir.
Olası Arıza Nedenleri
- İzin verilen sınırların dışındaki gerilim.
- Yanlış kablo veya bağlantı düzeni.
- Koruması bulunmayan sistemlerde ters kutup (+/−).
- Uyumsuz güç kaynağı, su girişi veya aşırı ısınma.
Olası Sonuçlar
- Pompanın hiç çalışmaması.
- Kontrol ünitesinin hata veya koruma durumuna geçmesi.
- Elektronik bileşenlerin zarar görmesi.
Pompanın çalışmaması, tek başına kartın yandığını göstermez; besleme ve koruma durumları incelenmelidir.
Arıza Riskini Azaltmak İçin
- Elektrik bağlantılarını üretici şemasına uygun yaptırın.
- Pompa ve kontrol ünitesiyle uyumlu güç kaynağı kullanın.
- Kablo kesiti, kutuplama ve ek yalıtımını kontrol ettirin.
- Üreticinin öngördüğü kuru çalışma, aşırı akım ve gerilim korumalarını değerlendirin.
- Kurulum, elektriksel ölçüm ve arıza tespitinde yetkin teknik personelden destek alın.
Bakım ve Servis Kolaylığı
Modüler yapı ve uygun yedek parça desteği bulunan modellerde bazı sorunlar, tüm pompa yenilenmeden giderilebilir.
Üreticinin izin verdiği temel temizlik ve kontrol işlemleri yerinde yapılabilir; uygun modellerde helezon değişimi bakım süresini kısaltabilir.
Bununla birlikte her arıza kullanıcı tarafından giderilemez. Elektronik, sızdırmazlık veya motor kaynaklı sorunlarda servis gerekebilir. Doğru teşhis ve uygun parça kullanımı, işletme maliyetlerinin kontrolüne ve hizmet sürekliliğine katkı sağlar.
Sık Sorulan Sorular
DC dalgıç pompa doğrudan güneş paneline bağlanır mı?
Yalnızca üretici bu kullanıma izin veriyorsa. Gerekli kontrol ünitesi, panel gerilim ve akım değerleri ile bağlantı düzeni modelin kılavuzuna göre belirlenir.
48V pompa her zaman 12V pompadan daha güçlü müdür?
Hayır. Güç, motor tasarımı ve hidrolik yapı belirleyicidir. Voltaj tek başına debi ve basma yüksekliğini göstermez.
Debi düştüğünde mutlaka helezon mu değişmelidir?
Hayır. Önce enerji beslemesi, su seviyesi, tıkanıklık ve hat kaçakları değerlendirilmelidir. Helezon değişimi, aşınma doğrulandığında uygun bir çözüm olabilir.
