Alarko | ALK 6'' | 10 HP | 7,5 kW | 380V | Trifaze Dalgıç Motoru
Alarko ALK 6" 10 HP Dalgıç Motoru Nedir?
Alarko ALK 6" 10 HP Dalgıç Motoru, derin kuyu uygulamalarında kullanılan uyumlu dalgıç pompaların hidrolik bölümlerini çalıştırmak amacıyla tasarlanmış, 7,5 kW gücünde, 380V trifaze elektrikle çalışan 6 inç sınıfı dalgıç motorudur.
Alarko ALK 6" serisinin bu güç seçeneği; 2.870 devir/dakika dönüş hızı, 18 amper anma akımı, %78 motor verimi ve 0,85 güç faktörü ile katalogda tanımlanmıştır.
304 paslanmaz sac motor gövdesi ve motorun farklı bölümlerinde kullanılan metal, karbon grafit ve mühendislik malzemeleri, ürünün teknik yapısını oluşturan önemli bileşenlerdir.
IP68 koruma sınıfı, ürünün su altında çalışmaya uygun koruma yapısını ifade eder. Motorun kullanılabileceği koşullar, üreticinin belirttiği uygulama limitleri ve montaj talimatları doğrultusunda değerlendirilmelidir.
Yalnızca Dalgıç Motoru
Alarko ALK 6" 10 HP, bir dalgıç pompanın motor bölümüdür. Hidrolik pompa grubu bu ürünün kapsamında değildir.
Su debisi, basma yüksekliği ve pompa kademesi, bu motorla birlikte kullanılacak hidrolik pompa modeline göre belirlenir. Motorun 10 HP gücünde olması, tek başına belirli bir su verimini garanti etmez.
Alarko ALK 6" 10 HP Elektriksel Teknik Özellikleri
Aşağıdaki teknik değerler, Alarko ALK 6" motor serisinin 10 HP / 7,5 kW güç seçeneği için katalogda belirtilen verilerdir.
10 HP Güç, 18 Amper Anma Akımı
7,5 kW mekanik çıkış gücü ve katalogda belirtilen %78 motor verimi, motorun elektriksel ve mekanik performansını değerlendirmede kullanılan temel verilerdir.
Is/In = 9 değeri, kalkış akımının anma akımına oranını belirtmektedir. Motorun ilk çalıştırılması sırasında oluşabilecek elektriksel yükler, pano ve koruma sistemi tasarımında dikkate alınmalıdır.
Kontrol panosu, motor koruma sistemi ve yol verme yöntemi, üretici talimatlarına ve elektrik altyapısına göre yetkin teknik personel tarafından belirlenmelidir.
Alarko ALK 6" 10 HP Motor Ölçüleri ve Mekanik Özellikleri
Motorun fiziksel ölçüleri ve taşıma kapasitesi, pompa uyumluluğu ve kurulum planlamasında önem taşır.
304 Paslanmaz Sac Motor Gövdesi
Alarko ALK 6" dalgıç motorunun katalogda belirtilen 304 paslanmaz sac gövdesi, su altında çalışan motorun dış yapısını oluşturmaktadır.

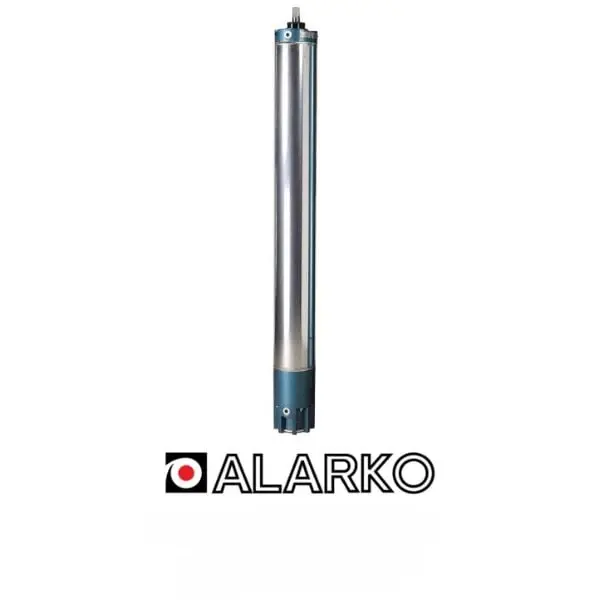

Ürün görselindeki metalik yüzey ve koyu renkli motor parçaları, motorun endüstriyel tasarımını yansıtmaktadır.
780 mm motor uzunluğu ve 51,2 kg ağırlık, nakliye, indirme, montaj ve pompa bağlantısı sırasında dikkate alınmalıdır.
Alarko ALK 6" Dalgıç Motoru Çalışma ve Uygulama Limitleri
Alarko ALK 6" motor serisinin katalogda belirtilen uygulama limitleri aşağıdaki gibidir. Bu değerler ürün seçimi ve montaj planlamasında dikkate alınmalıdır.
| Uygulama Parametresi | Katalog Değeri |
|---|---|
| Motor Güç Aralığı (ALK 6" Serisi) | 5,5–50 HP |
| Saatte İzin Verilen Yol Verme Sayısı | 20 |
| Yol Verme Şekli (Seri) | Ü / Y-Ü |
| 10 HP Motor Sarım Şekli | Y |
| Koruma Sınıfı | IP68 |
| PTC Bağlantı Noktası | Standart |
| Besleme Gerilimi | 380V |
| Frekans | 50 Hz |
| Çalışma Ortamı Sıcaklığı | 30°C |
| Minimum Soğutma Suyu Hızı | 16 cm/s |
| Suda İzin Verilen Maksimum Kum Miktarı | 45 g/m³ |
| Kuyu Çapı | Pompa çapı + minimum 2–3 inç |
Uygulama notu: Katalogdaki yol verme seçenekleri seri geneline aittir. Bu 10 HP motorun sarım bağlantısı Y olarak verilmiştir. Uygun yol verme yöntemi, motor bağlantı şeması ve üretici talimatına göre belirlenmelidir.
Alarko ALK 6" Motor Ana Parçaları ve Malzeme Özellikleri
Alarko kataloğunda yer alan ALK 6-ECO serisi ana parça malzeme bilgileri, motorun yapısında kullanılan farklı malzemeleri göstermektedir.
| Ana Parça | Malzeme |
|---|---|
| Üst Yatak Gövdesi | GG22 |
| Yatak Burcu | Karbon Grafit |
| Rotor Mil | X20Cr13 |
| Mil Burcu | St 37 (CrNi Kaplamalı) |
| Tahdit Yatağı | Poliamid (Naylon 6.6) |
| Eksenel Yatak Üst Parçası | Krom Kaplamalı Çelik |
| Eksenel Karbon Yatak | Paslanmaz Çelik |
| Mİçel Yatak Pabucu | INOX |
| Mİçel Yatak | Pik Döküm FG260 |
| Alt Yatak Gövdesi | GG22 |
| Membran Gövdesi | GG22 |
| Membran Lastiği | Kauçuk SHR 80 |
| Motor Gövdesi | 304 Paslanmaz Sac |
| Lastik Kapak | Kauçuk SHR 80 |
| Bobin Teli | PPC |
| Balans Halkası | Çelik Çekme Boru ST44 |
| Ayar Vidası | INOX |
Malzeme Notu: Bu tablo, paylaşılan katalogdaki "ALK 6-ECO 4HP–50HP" parça listesine dayanmaktadır. Satışa sunulan motorun tam üretim varyantıyla parça eşleşmesi gerektiğinde üretici teyidi alınmalıdır.
Alarko ALK 6" 10 HP Dalgıç Motoru Kullanım Alanları
Alarko ALK 6" 10 HP dalgıç motoru, mekanik ve elektriksel uyumluluk sağlanan hidrolik pompa gruplarıyla çeşitli profesyonel su temini uygulamalarında kullanılabilir.
- Derin kuyu dalgıç pompa sistemleri
- Tarımsal sulama sistemleri
- Su deposu ve rezervuar besleme uygulamaları
- Endüstriyel su transfer sistemleri
- Uygun ticari ve tarımsal su temini sistemleri
- Uyumlu 6 inç dalgıç pompa motor değişimleri
Doğru Motor Seçimi ve Güvenli Kurulum
10 HP gücündeki dalgıç motorunun uygun şekilde çalışması için pompa uyumluluğu, elektrik bağlantısı, kuyu koşulları ve soğutma şartları birlikte değerlendirilmelidir.
- Motor ile hidrolik pompanın güç ve mekanik bağlantı uyumunu kontrol edin.
- 380V trifaze, 50 Hz enerji altyapısını doğrulayın.
- Motorun 18 A anma akımına uygun koruma sistemini seçin.
- Kalkış akımı oranını pano tasarımında dikkate alın.
- Motorun su altında yeterli soğutma akışına sahip olmasını sağlayın.
- Kuyudaki kum miktarını ve su sıcaklığını değerlendirin.
- Kablo kesitini motor akımı ve kablo uzunluğuna göre hesaplayın.
- Montaj ve elektrik bağlantılarını yetkin personele yaptırın.
Elektrik bağlantısı, motor koruma ayarları ve yol verme düzeni üretici talimatlarına ve motor etiketine göre uygulanmalıdır.
Alarko Yetkili Servis ve Teknik Destek
Alarko ALK 6" 10 HP dalgıç motoru için ürün seçimi, teknik uyumluluk, servis ve yedek parça süreçlerinde Alarko yetkili servis desteğinden yararlanabilirsiniz.
Garanti süresi ve kapsamı, ürünün geçerli garanti belgesi ve üretici koşullarına göre değerlendirilir.
Uğur Bobinaj Güvencesiyle Alarko ALK 6" 10 HP Dalgıç Motoru
1987 yılından bu yana pompa, hidrofor, elektrik motorları ve teknik servis sektöründe faaliyet gösteren Uğur Bobinaj, müşterilerine ürün tedariği ve satış sonrası teknik destek hizmetleri sunmaktadır.
1995 yılından bu yana Alarko yetkili bayi ve servis deneyimiyle motor seçimi, pompa uyumluluğu, elektriksel bağlantı ve teknik servis konularında müşterilerine destek olmaktadır.
Alarko ALK 6" 10 HP – 7,5 kW 380V trifaze dalgıç motoru hakkında detaylı bilgi almak, mevcut pompanızla uyumluluğunu öğrenmek ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
Alarko Güvencesi ve Uğur Bobinaj Teknik Desteğiyle!
Teknik Bilgilendirme: Alarko ALK 6" 10 HP dalgıç motoru için verilen 7,5 kW, %78 verim, 0,85 güç faktörü, 18 A anma akımı, 9 kalkış akımı oranı, 2.870 d/dak., 51,2 kg ağırlık, 780 mm uzunluk ve 22 kN eksenel yük değerleri paylaşılan katalog görsellerinden alınmıştır. Ürün yalnızca motor olarak tanımlanmıştır. Hidrolik pompa, kontrol panosu, ilave kablo ve montaj aksesuarları ayrıca belirtilmedikçe pakete dahil değildir. Kurulum öncesinde teknik özellikler, uyumluluk ve üretici talimatları doğrulanmalıdır.
