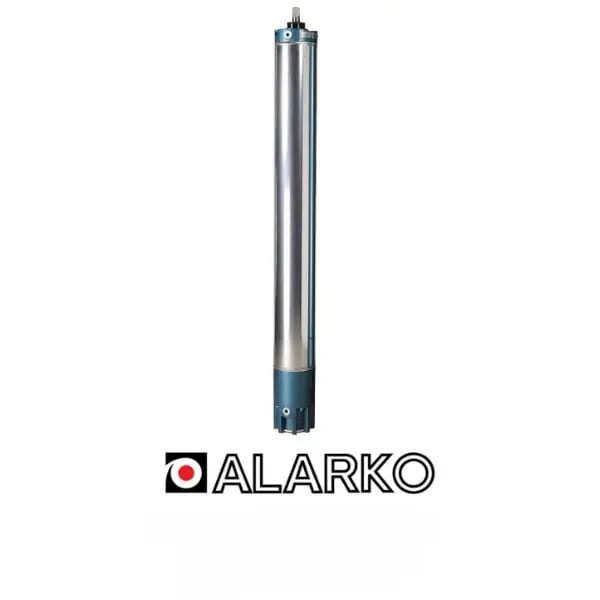

Alarko | ALK 6'' | 12,5 HP | 9,2 kW | 380V | Trifaze Dalgıç Motoru
Alarko ALK 6" 12,5 HP Dalgıç Motoru Nedir?
Alarko ALK 6" 12,5 HP Dalgıç Motoru, derin kuyu su temin sistemlerinde kullanılan uyumlu hidrolik dalgıç pompalarını çalıştırmak amacıyla tasarlanmış, 9,2 kW gücünde, 380V trifaze elektrikle çalışan 6 inç sınıfı dalgıç motorudur.
Alarko'nun profesyonel dalgıç motoru seçeneklerinden biri olan ALK 6" 12,5 HP modeli; %80 motor verimi, 0,85 güç faktörü, 21 amper anma akımı ve 2.860 devir/dakika dönüş hızı ile katalogda tanımlanmaktadır.
304 paslanmaz sac motor gövdesi, motorun dış yapısını oluştururken katalogda belirtilen metalik, karbon grafit ve mühendislik malzemeleri motorun farklı mekanik bölümlerinde kullanılmaktadır.
IP68 koruma sınıfı ve su altında çalışmaya yönelik motor tasarımı sayesinde uygun derin kuyu pompa uygulamalarında değerlendirilebilir. Çalışma koşulları üreticinin belirttiği sıcaklık, soğutma ve kuyu şartlarına uygun olmalıdır.
380V trifaze enerji beslemesi gerektiren bu motor, uygun elektrik panosu ve motor koruma ekipmanlarıyla kullanılmalıdır. Elektrik bağlantısı ve kontrol sistemi seçimi yetkin teknik personel tarafından yapılmalıdır.
Yalnızca Dalgıç Motoru
Alarko ALK 6" 12,5 HP, dalgıç pompa sisteminin motor bölümüdür. Hidrolik pompa grubu, ayrıca belirtilmedikçe ürün kapsamına dahil değildir.
Motorun görevi, uygun hidrolik pompa grubuna mekanik hareket aktarılmasını sağlamaktır.
Su debisi, basma yüksekliği ve pompa kademe sayısı, birlikte kullanılacak hidrolik pompanın teknik özelliklerine bağlıdır. Bu nedenle motor gücü tek başına pompanın su basma kapasitesini belirlemez.
Alarko ALK 6" 12,5 HP Elektriksel Teknik Özellikleri
Aşağıdaki teknik değerler, Alarko ALK 6" 12,5 HP (9,2 kW) dalgıç motorunun paylaşılan katalogdaki elektriksel performans bilgileridir.
12,5 HP Güç ve %80 Motor Verimi
Alarko ALK 6" 12,5 HP, katalogda 9,2 kW motor gücü ve %80 motor verimi ile belirtilmiştir.
21 amper anma akımı, motorun nominal çalışma koşullarındaki akım değerini ifade eder. Elektrik panosu, kablo ve koruma ekipmanlarının seçiminde motor etiketi esas alınmalıdır.
Is/In = 10 değeri, kalkış akımının anma akımına oranını belirtir. Bu oran, motorun çalıştırılması sırasında oluşabilecek elektriksel yüklerin değerlendirilmesinde önemlidir.
0,85 güç faktörü ve 2.860 d/dak. dönüş hızı, motorun katalogda tanımlanan diğer elektriksel ve mekanik performans özellikleridir.
Alarko ALK 6" 12,5 HP Motor Ölçüleri ve Mekanik Özellikleri
Motorun uzunluğu, ağırlığı ve eksenel yük kapasitesi, uyumlu hidrolik pompanın seçilmesi ve montaj planlaması açısından dikkate alınmalıdır.
304 Paslanmaz Sac Motor Gövdesi
Alarko ALK 6" serisinin paylaşılan malzeme tablosunda motor gövdesi 304 paslanmaz sac olarak belirtilmiştir.
Motorun metalik dış gövdesi, ürünün su altında çalışan yapısının önemli parçalarından biridir.
810 mm motor uzunluğu ve 54,6 kg ağırlık, nakliye, taşıma, kuyuya indirme ve hidrolik pompayla montaj işlemlerinde dikkate alınmalıdır.
22 kN eksenel yük, motorun uyumlu pompa grubuyla eşleştirilmesinde değerlendirilmesi gereken mekanik parametrelerden biridir.
Alarko ALK 6" Dalgıç Motoru Çalışma ve Uygulama Limitleri
Alarko kataloğunda ALK 6" motor serisi için belirtilen uygulama sınırları aşağıdaki tabloda sunulmuştur.
| Uygulama Parametresi | Katalog Değeri |
|---|---|
| ALK 6" Seri Güç Aralığı | 5,5–50 HP |
| Saatte İzin Verilen Yol Verme Sayısı | 20 |
| Serideki Yol Verme Şekilleri | Ü / Y-Ü |
| 12,5 HP Motorun Sarım Şekli | Y |
| Koruma Sınıfı | IP68 |
| PTC Bağlantı Noktası | Standart |
| Besleme Gerilimi | 380V |
| Frekans | 50 Hz |
| Çalışma Ortamı Sıcaklığı | 30°C |
| Minimum Soğutma Suyu Hızı | 16 cm/s |
| Suda İzin Verilen Maksimum Kum Miktarı | 45 g/m³ |
| Kuyu Çapı | Pompa çapı + minimum 2–3 inç |
Uygulama Notu: Yol verme seçenekleri ALK 6" serisi için belirtilmiştir. Bu 12,5 HP motorun sarım şekli katalogda Y olarak yer almaktadır. Bağlantı ve yol verme yöntemi üreticinin motor bağlantı şemasına göre belirlenmelidir.
Motor Soğutması ve Kuyu Uygunluğu
Alarko ALK 6" serisinin katalogdaki minimum soğutma suyu hızı 16 cm/s olarak belirtilmiştir.
Motorun etrafından yeterli soğutma suyu akışının sağlanması, çalışma koşullarının uygunluğu açısından önemlidir.
Katalogda ayrıca 30°C çalışma ortamı sıcaklığı ve 45 g/m³ maksimum kum miktarı değerleri yer almaktadır.
Kurulum yapılacak kuyunun çapı, su sıcaklığı, kum miktarı ve motor çevresindeki akış koşulları değerlendirilmelidir.
Alarko ALK 6" Motor Ana Parçaları ve Malzeme Özellikleri
Paylaşılan Alarko broşüründe ALK 6-ECO 4 HP–50 HP için belirtilen ana parça malzemeleri aşağıdaki tabloda gösterilmiştir.
| Ana Parça | Malzeme |
|---|---|
| Üst Yatak Gövdesi | GG22 |
| Yatak Burcu | Karbon Grafit |
| Rotor Mili | X20Cr13 |
| Mil Burcu | St 37 (CrNi Kaplamalı) |
| Tahdit Yatağı | Poliamid (Naylon 6.6) |
| Eksenel Yatak Üst Parçası | Krom Kaplamalı Çelik |
| Eksenel Karbon Yatak | Paslanmaz Çelik |
| Mİçel Yatak Pabucu | INOX |
| Mİçel Yatak | Pik Döküm FG260 |
| Alt Yatak Gövdesi | GG22 |
| Membran Gövdesi | GG22 |
| Membran Lastiği | Kauçuk SHR 80 |
| Motor Gövdesi | 304 Paslanmaz Sac |
| Lastik Kapak | Kauçuk SHR 80 |
| Bobin Teli | PPC |
| Balans Halkası | Çelik Çekme Boru ST44 |
| Ayar Vidası | INOX |
Malzeme Notu: Yukarıdaki liste katalogdaki ALK 6-ECO 4 HP–50 HP serisine aittir. Satışa sunulan motorun tam üretim varyantıyla parça eşleşmesi gerektiğinde üretici teyidi alınmalıdır.
Alarko ALK 6" 12,5 HP Dalgıç Motoru Kullanım Alanları
Alarko ALK 6" 12,5 HP dalgıç motoru, mekanik ve elektriksel uyumluluk sağlanan hidrolik pompa gruplarıyla profesyonel su temini uygulamalarında kullanılabilir.
- Derin kuyu dalgıç pompa sistemleri
- Tarımsal sulama uygulamaları
- Profesyonel su transfer sistemleri
- Su deposu ve rezervuar besleme uygulamaları
- Endüstriyel su temini sistemleri
- Uyumlu 6 inç dalgıç pompa motor değişimleri
Doğru Motor Seçimi ve Güvenli Kurulum
Alarko ALK 6" 12,5 HP dalgıç motorunun güvenli ve uygun koşullarda çalışabilmesi için motor, hidrolik pompa, enerji altyapısı ve kuyu şartlarının birlikte değerlendirilmesi gerekir.
- Motor ile pompanın mekanik bağlantı uyumluluğunu kontrol edin.
- Pompanın ihtiyaç duyduğu motor gücünü doğrulayın.
- 380V trifaze ve 50 Hz enerji altyapısını kontrol edin.
- 21 A anma akımına uygun motor koruma düzeni seçin.
- Kalkış akımı oranını pano ve besleme hattı tasarımında dikkate alın.
- Motorun sarım şekline uygun bağlantı ve yol verme yöntemini uygulayın.
- Yeterli soğutma suyu akışını sağlayın.
- Kuyu suyu sıcaklığını ve kum miktarını değerlendirin.
- Kablo kesitini motor akımı ve hat uzunluğuna göre hesaplayın.
- Montajı ve elektrik bağlantılarını yetkin personele yaptırın.
Motor koruma ayarları ve yol verme yöntemi, motor etiketindeki bilgilere ve üretici bağlantı şemasına göre belirlenmelidir.
Alarko Yetkili Servis ve Teknik Destek
Alarko ALK 6" 12,5 HP dalgıç motoru için motor seçimi, pompa uyumluluğu, teknik servis ve yedek parça konularında Alarko yetkili servis desteğinden yararlanabilirsiniz.
Garanti süresi ve kapsamı, ürünün geçerli garanti belgesine ve üreticinin garanti şartlarına göre değerlendirilmelidir.
Uğur Bobinaj Güvencesiyle Alarko ALK 6" 12,5 HP Dalgıç Motoru
1987 yılından bu yana pompa, hidrofor, elektrik motorları ve teknik servis sektöründe faaliyet gösteren Uğur Bobinaj, müşterilerine ürün tedariği ve satış sonrası teknik destek hizmetleri sunmaktadır.
1995 yılından bu yana Alarko yetkili bayi ve servis deneyimiyle motor seçimi, hidrolik pompa uyumluluğu, elektriksel bağlantılar ve teknik servis konularında müşterilerine destek olmaktadır.
Alarko ALK 6" 12,5 HP – 9,2 kW 380V trifaze dalgıç motoru hakkında detaylı bilgi almak, mevcut pompanızla uyumluluğunu öğrenmek ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
Alarko Güvencesi ve Uğur Bobinaj Teknik Desteğiyle!
Teknik Bilgilendirme: Alarko ALK 6" 12,5 HP dalgıç motoru için verilen 9,2 kW motor gücü, %80 verim, 0,85 güç faktörü, 21 A anma akımı, 10 kalkış akımı oranı, 2.860 d/dak. dönüş hızı, 54,6 kg ağırlık, 810 mm motor uzunluğu ve 22 kN eksenel yük değerleri paylaşılan Alarko katalog görsellerinden alınmıştır. Ürün yalnızca dalgıç motorudur. Hidrolik pompa grubu, kontrol panosu, ilave kablo ve montaj aksesuarları, ayrıca belirtilmedikçe ürün kapsamına dahil değildir. Kesin ürün özellikleri, garanti koşulları ve montaj talimatları üretici belgelerine göre doğrulanmalıdır.
