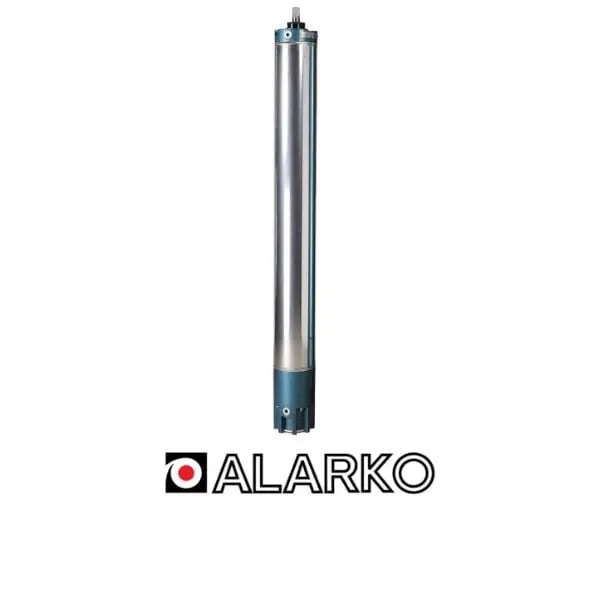

Alarko | ALK 6'' | 15 HP | 11 kW | 380V | Trifaze Dalgıç Motoru
Alarko ALK 6" 15 HP Dalgıç Motoru Nedir?
Alarko ALK 6" 15 HP Dalgıç Motoru, derin kuyu su temin sistemlerinde kullanılan uyumlu hidrolik dalgıç pompalarını çalıştırmak amacıyla tasarlanmış, 11 kW gücünde, 380V trifaze elektrikle çalışan 6 inç sınıfı dalgıç motorudur.
15 HP motor gücü, %80 motor verimi, 0,85 güç faktörü ve 2.845 devir/dakika dönüş hızı ile katalogda tanımlanan Alarko ALK 6" modeli, uygun derin kuyu pompa sistemlerinde mekanik güç sağlamak amacıyla kullanılır.
304 paslanmaz sac motor gövdesi, motorun metalik dış yapısını oluşturur. Motor serisinin malzeme tablosunda, farklı bileşenlerde karbon grafit, çelik, paslanmaz malzemeler ve mühendislik polimerlerinin kullanıldığı belirtilmektedir.
IP68 koruma sınıfı, motorun su altında çalışmaya yönelik koruma yapısını tanımlar. Bununla birlikte motorun kullanımı, üretici tarafından belirlenen su sıcaklığı, soğutma ve kuyu şartlarına uygun olmalıdır.
380V trifaze besleme ve 25 amper anma akımı, motorun elektriksel sistem tasarımında dikkate alınması gereken temel özellikleridir. Motor koruma sistemi ve bağlantı şekli, üretici talimatlarına göre seçilmelidir.
Yalnızca Dalgıç Motoru
Alarko ALK 6" 15 HP, dalgıç pompa sisteminin motor bölümüdür. Hidrolik pompa grubu, ayrıca belirtilmedikçe ürün kapsamına dahil değildir.
Bu motorun görevi, mekanik bağlantısı ve güç gereksinimi uygun olan dalgıç pompa grubunu çalıştırmaktır.
Su debisi, basma yüksekliği ve pompa kademe sayısı, birlikte kullanılacak hidrolik pompanın teknik özelliklerine bağlıdır. 15 HP motor gücü, tek başına belirli bir su basma performansı anlamına gelmez.
Alarko ALK 6" 15 HP Elektriksel Teknik Özellikleri
Aşağıdaki veriler, Alarko ALK 6" 15 HP (11 kW) dalgıç motorunun paylaşılan katalogdaki elektriksel ve motor performans değerleridir.
15 HP Motor Gücü ve %80 Verim
Alarko ALK 6" 15 HP, katalogda 11 kW mekanik motor gücü ve %80 motor verimi ile belirtilmiştir.
25 amper anma akımı, nominal motor çalışması için katalogda verilen akım değeridir. Kontrol panosu ve koruma ekipmanlarının seçiminde motorun güncel etiketi esas alınmalıdır.
Is/In = 11, kalkış akımının anma akımına oranıdır. Motorun ilk çalıştırılması sırasında oluşabilecek elektriksel yükler, pano ve enerji hattının tasarımında dikkate alınmalıdır.
0,85 güç faktörü ve 2.845 d/dak. dönüş hızı, katalogda belirtilen diğer performans parametreleridir.
Alarko ALK 6" 15 HP Motor Ölçüleri ve Mekanik Özellikleri
Motorun fiziksel ölçüleri, ağırlığı ve eksenel yük kapasitesi; montaj, taşıma ve hidrolik pompa eşleştirmesi açısından önem taşır.
304 Paslanmaz Sac Motor Gövdesi
Alarko ALK 6" serisinin paylaşılan malzeme tablosunda motor gövdesi 304 paslanmaz sac olarak belirtilmiştir.
Motorun metalik dış gövdesi, su altında çalışan motor yapısının önemli bileşenlerinden biridir.
840 mm uzunluk ve 56,8 kg ağırlık, motorun taşınması, kuyuya indirilmesi ve hidrolik pompayla birleştirilmesinde dikkate alınmalıdır.
25 kN eksenel yük değeri, motorun uyumlu hidrolik pompayla eşleştirilmesinde değerlendirilmesi gereken mekanik özelliklerden biridir.
Alarko ALK 6" Dalgıç Motoru Çalışma ve Uygulama Limitleri
Alarko broşüründe ALK 6" motor serisi için belirtilen çalışma ve uygulama limitleri aşağıdaki tabloda sunulmuştur.
| Uygulama Parametresi | Katalog Değeri |
|---|---|
| ALK 6" Seri Güç Aralığı | 5,5–50 HP |
| Saatte İzin Verilen Yol Verme Sayısı | 20 |
| Serideki Yol Verme Şekilleri | Ü / Y-Ü |
| 15 HP Motorun Sarım Şekli | Y (Yıldız) |
| Koruma Sınıfı | IP68 |
| PTC Bağlantı Noktası | Standart |
| Besleme Gerilimi | 380V |
| Frekans | 50 Hz |
| Çalışma Ortamı Sıcaklığı | 30°C |
| Minimum Soğutma Suyu Hızı | 16 cm/s |
| Suda İzin Verilen Maksimum Kum Miktarı | 45 g/m³ |
| Kuyu Çapı | Pompa çapı + minimum 2–3 inç |
Uygulama Notu: Ü ve Y-Ü yol verme seçenekleri ALK 6" serisinin genel katalog bilgileridir. Bu 15 HP motorun sarım şekli Y olarak belirtilmiştir. Motorun gerçek yol verme bağlantısı, üreticinin bağlantı şemasına göre belirlenmelidir.
Motor Soğutması ve Kuyu Uygunluğu
Alarko ALK 6" serisinin katalogdaki minimum soğutma suyu hızı 16 cm/s olarak belirtilmiştir.
Motor çevresinden yeterli su akışının sağlanması, soğutma koşulları açısından önemlidir. Gereken durumlarda uygun soğutma düzeni değerlendirilmelidir.
Katalogda ayrıca 30°C çalışma ortamı sıcaklığı ve 45 g/m³ maksimum kum miktarı değerleri yer almaktadır.
Kuyu çapı, su kalitesi, su sıcaklığı, pompa kapasitesi ve motor çevresindeki akış şartları kurulum öncesinde kontrol edilmelidir.
Alarko ALK 6" Motor Ana Parçaları ve Malzeme Özellikleri
Paylaşılan Alarko broşüründeki ALK 6-ECO 4 HP–50 HP motor ailesinin ana parça ve malzeme bilgileri aşağıdaki tabloda sunulmuştur.
| Ana Parça | Malzeme |
|---|---|
| Üst Yatak Gövdesi | GG22 |
| Yatak Burcu | Karbon Grafit |
| Rotor Mili | X20Cr13 |
| Mil Burcu | St 37 (CrNi Kaplamalı) |
| Tahdit Yatağı | Poliamid (Naylon 6.6) |
| Eksenel Yatak Üst Parçası | Krom Kaplamalı Çelik |
| Eksenel Karbon Yatak | Paslanmaz Çelik |
| Miçel Yatak Pabucu | INOX |
| Miçel Yatak | Pik Döküm FG260 |
| Alt Yatak Gövdesi | GG22 |
| Membran Gövdesi | GG22 |
| Membran Lastiği | Kauçuk SHR 80 |
| Motor Gövdesi | 304 Paslanmaz Sac |
| Lastik Kapak | Kauçuk SHR 80 |
| Bobin Teli | PPC |
| Balans Halkası | Çelik Çekme Boru ST44 |
| Ayar Vidası | INOX |
Malzeme Notu: Bu liste, Alarko broşüründe belirtilen ALK 6-ECO 4 HP–50 HP motor ailesine aittir. Satışa sunulan motorun tam üretim varyantı ile parça eşleşmesi gerektiğinde üretici teyidi alınmalıdır.
Alarko ALK 6" 15 HP Dalgıç Motoru Kullanım Alanları
Alarko ALK 6" 15 HP dalgıç motoru, mekanik ve elektriksel uyumluluk sağlanan hidrolik pompa gruplarıyla profesyonel su temini sistemlerinde kullanılabilir.
- Derin kuyu dalgıç pompa sistemleri
- Tarımsal sulama uygulamaları
- Profesyonel su transfer sistemleri
- Su deposu ve rezervuar besleme uygulamaları
- Endüstriyel su temini sistemleri
- Uyumlu 6 inç dalgıç pompa motor değişimleri
Doğru Motor Seçimi ve Güvenli Kurulum
Alarko ALK 6" 15 HP motorunun uygun koşullarda çalışabilmesi için elektrik altyapısı, hidrolik pompa uyumluluğu, kuyu özellikleri ve soğutma şartları birlikte değerlendirilmelidir.
- Motor ve hidrolik pompa arasındaki mekanik uyumluluğu doğrulayın.
- Pompanın ihtiyaç duyduğu motor gücünü kontrol edin.
- 380V trifaze ve 50 Hz enerji altyapısını doğrulayın.
- 25 A anma akımına uygun motor koruma düzeni seçin.
- Kalkış akımı oranını elektrik panosu tasarımında dikkate alın.
- Motorun sarım şekline uygun bağlantı ve yol verme yöntemini uygulayın.
- Motor çevresinde yeterli soğutma suyu akışı sağlayın.
- Kuyunun su sıcaklığını ve kum miktarını kontrol edin.
- Kablo kesitini motor akımı ve hat uzunluğuna göre hesaplayın.
- Montaj ve elektrik bağlantılarını yetkin personele yaptırın.
Motor koruma ayarları, yol verme yöntemi ve bağlantı şekli üreticinin güncel motor etiketi ve bağlantı şemasına göre belirlenmelidir.
Alarko Yetkili Servis ve Teknik Destek
Alarko ALK 6" 15 HP dalgıç motoru için motor seçimi, pompa uyumluluğu, teknik servis ve yedek parça konularında Alarko yetkili servis desteğinden yararlanabilirsiniz.
Garanti süresi ve kapsamı, ürünün geçerli garanti belgesine ve üreticinin garanti koşullarına göre değerlendirilmelidir.
Uğur Bobinaj Güvencesiyle Alarko ALK 6" 15 HP Dalgıç Motoru
1987 yılından bu yana pompa, hidrofor, elektrik motorları ve teknik servis sektöründe faaliyet gösteren Uğur Bobinaj, müşterilerine ürün tedariği ve satış sonrası teknik destek hizmetleri sunmaktadır.
1995 yılından bu yana Alarko yetkili bayi ve servis deneyimiyle motor seçimi, hidrolik pompa uyumluluğu, elektriksel bağlantılar ve teknik servis konularında müşterilerine destek olmaktadır.
Alarko ALK 6" 15 HP – 11 kW 380V trifaze dalgıç motoru hakkında detaylı bilgi almak, mevcut pompanızla uyumluluğunu öğrenmek ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
Alarko Güvencesi ve Uğur Bobinaj Teknik Desteğiyle!
Teknik Bilgilendirme: Alarko ALK 6" 15 HP dalgıç motoru için verilen 11 kW güç, %80 motor verimi, 0,85 güç faktörü, 25 A anma akımı, 11 kalkış akımı oranı, 2.845 d/dak. dönüş hızı, 56,8 kg ağırlık, 840 mm motor uzunluğu ve 25 kN eksenel yük değerleri paylaşılan Alarko katalog görsellerine göre hazırlanmıştır. Ürün yalnızca dalgıç motorudur. Hidrolik pompa, kontrol panosu, ilave kablo ve montaj aksesuarları ayrıca belirtilmedikçe ürün kapsamına dahil değildir. Kesin teknik özellikler, garanti koşulları ve kurulum talimatları üreticinin güncel belgelerine göre doğrulanmalıdır.
