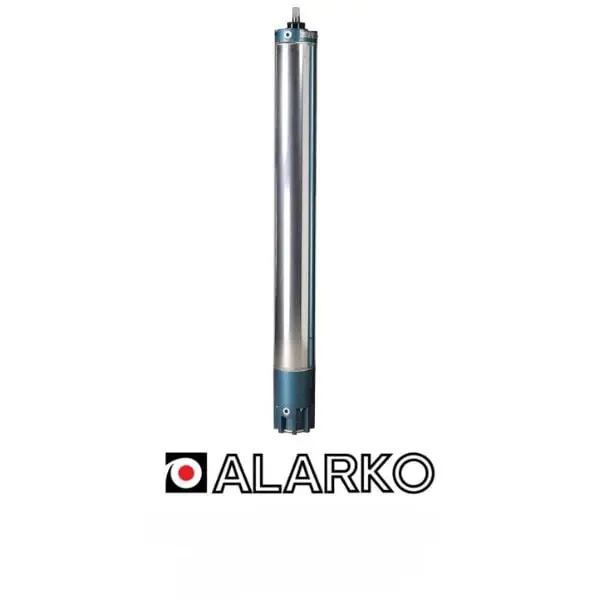

Alarko | ALK 6'' | 17,5 HP | 13 kW | 380V | Trifaze Dalgıç Motoru
Alarko ALK 6" 17,5 HP Dalgıç Motoru Nedir?
Alarko ALK 6" 17,5 HP Dalgıç Motoru, derin kuyu su temin sistemlerinde kullanılan uyumlu hidrolik dalgıç pompalarını çalıştırmak amacıyla tasarlanmış, 13 kW gücünde, 380V trifaze elektrikle çalışan 6 inç sınıfı dalgıç motorudur.
17,5 HP motor gücü, %81 motor verimi, 0,85 güç faktörü ve 2.885 devir/dakika dönüş hızı ile katalogda tanımlanan Alarko ALK 6" modeli, uygun derin kuyu pompa sistemlerinde mekanik güç sağlamak amacıyla kullanılır.
304 paslanmaz sac motor gövdesi, motorun metalik dış yapısını oluşturur. Motor serisinin malzeme tablosunda farklı bileşenlerde karbon grafit, çelik, paslanmaz malzemeler ve mühendislik polimerlerinin kullanıldığı belirtilmektedir.
IP68 koruma sınıfı, motorun su altında çalışmaya yönelik koruma yapısını ifade eder. Motorun kurulum ve çalışma koşulları, üretici tarafından belirtilen su sıcaklığı, soğutma ve kuyu özelliklerine uygun olmalıdır.
380V trifaze besleme ve 31 amper anma akımı, elektrik sistemi ve motor koruma ekipmanlarının seçiminde dikkate alınması gereken temel teknik değerlerdir.
Yalnızca Dalgıç Motoru
Alarko ALK 6" 17,5 HP, dalgıç pompa sisteminin motor bölümüdür. Hidrolik pompa grubu, ayrıca belirtilmedikçe ürün kapsamına dahil değildir.
Motor, güç ve mekanik bağlantı açısından uyumlu olan dalgıç pompa grubuna dönme hareketi aktarır.
Su debisi, basma yüksekliği ve kademe sayısı, motorla birlikte kullanılacak hidrolik pompanın özelliklerine bağlıdır. 17,5 HP motor gücü, tek başına belirli bir su basma kapasitesi anlamına gelmez.
Alarko ALK 6" 17,5 HP Elektriksel Teknik Özellikleri
Aşağıdaki veriler, Alarko ALK 6" 17,5 HP (13 kW) dalgıç motorunun paylaşılan katalogdaki elektriksel ve motor performans değerleridir.
17,5 HP Motor Gücü ve %81 Verim
Alarko ALK 6" 17,5 HP, katalogda 13 kW mekanik motor gücü ve %81 motor verimi ile belirtilmiştir.
31 amper anma akımı, motorun nominal çalışma koşulları için katalogda verilen akım değeridir. Elektrik panosu, kablo ve koruma ekipmanları seçilirken motorun güncel etiketi esas alınmalıdır.
Is/In = 19, kalkış akımının anma akımına oranını ifade eder. Bu oran, enerji hattı ve uygun yol verme sisteminin seçiminde değerlendirilmelidir.
0,85 güç faktörü ve 2.885 d/dak. dönüş hızı, motorun katalogda tanımlanan diğer çalışma özellikleridir.
Üçgen (Ü) Sarım Yapısı
Alarko ALK 6" serisinin 17,5 HP motor seçeneği, paylaşılan katalogda Ü (Üçgen) sarım şekliyle belirtilmiştir.
Bu özellik, önceki bazı güç seçeneklerinde belirtilen yıldız (Y) sarım yapısından farklıdır.
Önemli: Sarım şeklinin üçgen olması, motorun her durumda yıldız-üçgen yol vermeye uygun olduğu anlamına gelmez. Gerçek bağlantı ve yol verme yöntemi, motorun terminal yapısı ve üreticinin bağlantı şeması doğrultusunda belirlenmelidir.
Alarko ALK 6" 17,5 HP Motor Ölçüleri ve Mekanik Özellikleri
Motorun ağırlığı, uzunluğu ve eksenel yük kapasitesi, taşıma, montaj ve hidrolik pompa uyumluluğu açısından önemlidir.
304 Paslanmaz Sac Motor Gövdesi
Alarko ALK 6" serisinin katalogda belirtilen 304 paslanmaz sac motor gövdesi, ürünün metalik dış yapısını oluşturmaktadır.
Motor serisinde kullanılan farklı yatak, mil ve bağlantı bileşenleri, katalogda belirtilen teknik malzeme özelliklerine sahiptir.
890 mm motor uzunluğu ve 63 kg ağırlık, kuyuya indirme, taşıma, nakliye ve pompa ile birleştirme işlemlerinde dikkate alınmalıdır.
25 kN eksenel yük, motor ile hidrolik pompa arasındaki mekanik uyumluluğun değerlendirilmesinde önemli bir parametredir.
Alarko ALK 6" Dalgıç Motoru Çalışma ve Uygulama Limitleri
Alarko broşüründe ALK 6" motor serisi için belirtilen çalışma ve uygulama limitleri aşağıdaki tabloda gösterilmiştir.
| Uygulama Parametresi | Katalog Değeri |
|---|---|
| ALK 6" Seri Güç Aralığı | 5,5–50 HP |
| Saatte İzin Verilen Yol Verme Sayısı | 20 |
| Serideki Yol Verme Şekilleri | Ü / Y-Ü |
| 17,5 HP Motor Sarım Şekli | Ü (Üçgen) |
| Koruma Sınıfı | IP68 |
| PTC Bağlantı Noktası | Standart |
| Besleme Gerilimi | 380V |
| Frekans | 50 Hz |
| Çalışma Ortamı Sıcaklığı | 30°C |
| Minimum Soğutma Suyu Hızı | 16 cm/s |
| Suda İzin Verilen Maksimum Kum Miktarı | 45 g/m³ |
| Kuyu Çapı | Pompa çapı + minimum 2–3 inç |
Uygulama Notu: Ü ve Y-Ü yol verme seçenekleri ALK 6" serisinin genel katalog bilgileridir. 17,5 HP motorun sarım şekli ise Ü olarak belirtilmiştir. Bağlantı şekli üreticinin güncel elektrik bağlantı şemasına göre doğrulanmalıdır.
Motor Soğutması ve Kuyu Uygunluğu
Alarko ALK 6" serisi için belirtilen minimum soğutma suyu hızı 16 cm/s değerindedir.
Motor çevresinden yeterli su akışının sağlanması, su altında çalışan motorun uygun soğutma koşullarında çalışması açısından önemlidir.
Katalogda ayrıca 30°C çalışma ortamı sıcaklığı ve 45 g/m³ maksimum kum miktarı belirtilmiştir.
Pompanın su çekme kapasitesi, motorun kuyu içerisindeki yerleşimi ve motor çevresindeki akış hızı, sistem tasarımında değerlendirilmelidir.
Alarko ALK 6" Motor Ana Parçaları ve Malzeme Özellikleri
Paylaşılan Alarko broşüründe bulunan ALK 6-ECO 4 HP–50 HP motor ailesinin ana parça ve malzeme bilgileri aşağıdaki tabloda sunulmuştur.
| Ana Parça | Malzeme |
|---|---|
| Üst Yatak Gövdesi | GG22 |
| Yatak Burcu | Karbon Grafit |
| Rotor Mili | X20Cr13 |
| Mil Burcu | St 37 (CrNi Kaplamalı) |
| Tahdit Yatağı | Poliamid (Naylon 6.6) |
| Eksenel Yatak Üst Parçası | Krom Kaplamalı Çelik |
| Eksenel Karbon Yatak | Paslanmaz Çelik |
| Miçel Yatak Pabucu | INOX |
| Miçel Yatak | Pik Döküm FG260 |
| Alt Yatak Gövdesi | GG22 |
| Membran Gövdesi | GG22 |
| Membran Lastiği | Kauçuk SHR 80 |
| Motor Gövdesi | 304 Paslanmaz Sac |
| Lastik Kapak | Kauçuk SHR 80 |
| Bobin Teli | PPC |
| Balans Halkası | Çelik Çekme Boru ST44 |
| Ayar Vidası | INOX |
Malzeme Notu: Bu liste Alarko kataloğundaki ALK 6-ECO 4 HP–50 HP motor ailesine aittir. Satışa sunulan motorun tam üretim varyantıyla malzeme ve parça eşleşmesi gerektiğinde üretici teyidi alınmalıdır.
Alarko ALK 6" 17,5 HP Dalgıç Motoru Kullanım Alanları
Alarko ALK 6" 17,5 HP dalgıç motoru, mekanik ve elektriksel uyumluluk sağlanan hidrolik pompa gruplarıyla profesyonel su temini sistemlerinde kullanılabilir.
- Derin kuyu dalgıç pompa sistemleri
- Tarımsal sulama uygulamaları
- Profesyonel su transfer sistemleri
- Su deposu ve rezervuar besleme uygulamaları
- Endüstriyel su temini sistemleri
- Uyumlu 6 inç dalgıç pompa motor değişimleri
Doğru Motor Seçimi ve Güvenli Kurulum
Alarko ALK 6" 17,5 HP motorunun uygun koşullarda çalışması için elektrik altyapısı, hidrolik pompa uyumluluğu, kuyu şartları ve motor soğutması birlikte değerlendirilmelidir.
- Motor ile hidrolik pompanın mekanik bağlantı uyumunu doğrulayın.
- Pompanın ihtiyaç duyduğu motor gücünü kontrol edin.
- 380V trifaze ve 50 Hz enerji altyapısını doğrulayın.
- 31 A anma akımına uygun motor koruma sistemi seçin.
- Is/In = 19 kalkış akımı oranını pano tasarımında dikkate alın.
- Üçgen sarım bilgisine uygun bağlantı yöntemini üretici şemasından doğrulayın.
- Motor çevresinde yeterli soğutma suyu akışı sağlayın.
- Su sıcaklığı ve kum miktarını kontrol edin.
- Kablo kesitini motor akımı ve hat uzunluğuna göre hesaplayın.
- Montajı ve elektrik bağlantılarını yetkin personele yaptırın.
Motor koruma ayarları, yol verme yöntemi ve elektriksel bağlantılar, üreticinin güncel motor etiketi ve bağlantı şemasına göre yapılmalıdır.
Alarko Yetkili Servis ve Teknik Destek
Alarko ALK 6" 17,5 HP dalgıç motoru için ürün seçimi, pompa uyumluluğu, teknik servis ve yedek parça konularında Alarko yetkili servis desteğinden yararlanabilirsiniz.
Garanti süresi ve kapsamı, ürünün geçerli garanti belgesine ve üretici garanti şartlarına göre değerlendirilmelidir.
Uğur Bobinaj Güvencesiyle Alarko ALK 6" 17,5 HP Dalgıç Motoru
1987 yılından bu yana pompa, hidrofor, elektrik motorları ve teknik servis sektöründe faaliyet gösteren Uğur Bobinaj, müşterilerine ürün tedariği ve satış sonrası teknik destek hizmetleri sunmaktadır.
1995 yılından bu yana Alarko yetkili bayi ve servis deneyimiyle motor seçimi, hidrolik pompa uyumluluğu, elektriksel bağlantılar ve teknik servis konularında müşterilerine destek olmaktadır.
Alarko ALK 6" 17,5 HP – 13 kW 380V trifaze dalgıç motoru hakkında detaylı bilgi almak, mevcut pompanızla uyumluluğunu öğrenmek ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
Alarko Güvencesi ve Uğur Bobinaj Teknik Desteğiyle!
Teknik Bilgilendirme: Alarko ALK 6" 17,5 HP dalgıç motorunun 13 kW güç, %81 verim, 0,85 güç faktörü, 31 A anma akımı, 19 kalkış akımı oranı, 2.885 d/dak. dönüş hızı, 63 kg ağırlık, 890 mm motor uzunluğu, 25 kN eksenel yük ve üçgen sarım bilgileri paylaşılan Alarko katalog görsellerine göre hazırlanmıştır. Ürün yalnızca dalgıç motorudur. Hidrolik pompa, kontrol panosu, ilave kablo ve montaj aksesuarları ayrıca belirtilmedikçe ürün kapsamına dahil değildir. Kesin teknik özellikler, bağlantı şekli, garanti koşulları ve kurulum talimatları üreticinin güncel belgelerine göre doğrulanmalıdır.
