Alarko | ALK 6'' | 20 HP | 15 kW | 380V | Trifaze Dalgıç Motoru

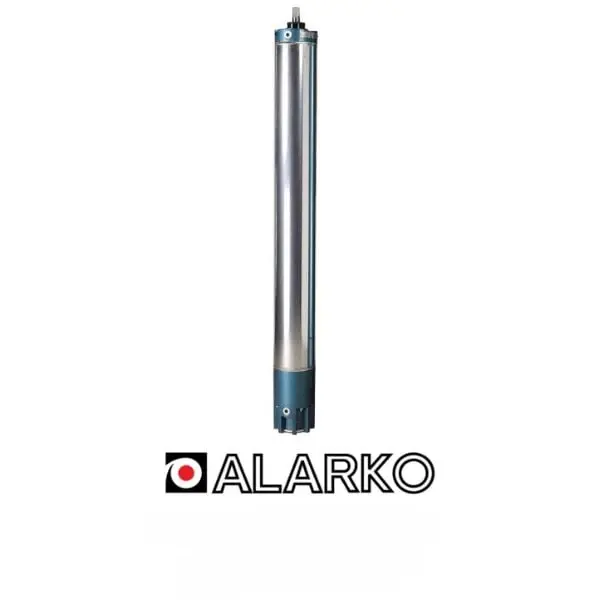

Alarko ALK 6" 20 HP Dalgıç Motoru Nedir?
Alarko ALK 6" 20 HP Dalgıç Motoru, derin kuyu su temin sistemlerinde kullanılan uyumlu hidrolik dalgıç pompalarını çalıştırmak amacıyla tasarlanmış, 15 kW gücünde, 380V trifaze elektrikle çalışan 6 inç sınıfı dalgıç motorudur.
20 HP motor gücü, %82 motor verimi, 0,85 güç faktörü ve 2.875 devir/dakika dönüş hızı ile Alarko ALK 6" motor serisinin profesyonel güç seçeneklerinden biridir.
304 paslanmaz sac motor gövdesi, motorun metalik dış yapısını oluşturur. Katalogda motorun farklı bileşenlerinde karbon grafit, çelik, paslanmaz çelik ve mühendislik polimerleri gibi malzemeler belirtilmektedir.
IP68 koruma sınıfı, motorun su altında çalışmaya uygun koruma yapısını ifade eder. Kullanım sırasında üreticinin belirlediği su sıcaklığı, soğutma hızı ve kuyu koşulları dikkate alınmalıdır.
380V trifaze besleme, 35 amper anma akımı ve üçgen sarım yapısı, elektrik panosu, motor koruma ve bağlantı sistemlerinin seçiminde değerlendirilmesi gereken temel teknik özelliklerdir.
Yalnızca Dalgıç Motoru
Alarko ALK 6" 20 HP, dalgıç pompa sisteminin motor bölümüdür. Hidrolik pompa grubu, ayrıca belirtilmedikçe ürün kapsamına dahil değildir.
Motor, güç ve mekanik bağlantı açısından uyumlu olan dalgıç pompa grubuna dönme hareketi aktarır.
Su debisi, basma yüksekliği ve kademe sayısı, motorla birlikte kullanılacak hidrolik pompanın teknik özelliklerine bağlıdır. 20 HP motor gücü, tek başına belirli bir su basma kapasitesi anlamına gelmez.
Alarko ALK 6" 20 HP Elektriksel Teknik Özellikleri
Aşağıdaki veriler, Alarko ALK 6" 20 HP (15 kW) dalgıç motorunun paylaşılan katalogdaki elektriksel ve motor performans değerleridir.
20 HP Motor Gücü ve %82 Verim
Alarko ALK 6" 20 HP, katalogda 15 kW mekanik motor gücü ve %82 motor verimi ile belirtilmiştir.
35 amper anma akımı, nominal çalışma koşulları için katalogda belirtilen motor akım değeridir. Kontrol panosu, kablo ve koruma ekipmanları seçilirken motorun güncel etiketi esas alınmalıdır.
Is/In = 21, kalkış akımının anma akımına oranını ifade eder. Bu değer, elektrik besleme hattı ve motorun yol verme sistemi değerlendirilirken dikkate alınmalıdır.
0,85 güç faktörü ve 2.875 d/dak. dönüş hızı, motorun katalogda belirtilen diğer performans parametreleridir.
Üçgen (Ü) Sarım Yapısı
Alarko ALK 6" 20 HP dalgıç motoru, paylaşılan katalogda Ü (Üçgen) sarım şekliyle belirtilmiştir.
Motorun sarım şekli, elektrik bağlantısı ve yol verme sistemi tasarımında önemli bir teknik bilgidir.
Önemli: Motorun üçgen sarımlı olması, her koşulda yıldız-üçgen yol vermeye uygun olduğu anlamına gelmez. Bağlantı uçları, terminal yapısı ve yol verme yöntemi, üreticinin bağlantı şemasına göre doğrulanmalıdır.
Alarko ALK 6" 20 HP Motor Ölçüleri ve Mekanik Özellikleri
Motorun uzunluğu, ağırlığı ve eksenel yük kapasitesi, taşıma, montaj ve hidrolik pompa uyumluluğu açısından değerlendirilmelidir.
304 Paslanmaz Sac Motor Gövdesi
Alarko ALK 6" serisinin katalogdaki parça bilgilerinde motor gövdesi 304 paslanmaz sac olarak belirtilmektedir.
Motorun metalik dış gövdesi, su altında kullanılmak üzere tasarlanan motor yapısının önemli bileşenlerinden biridir.
930 mm motor uzunluğu ve 67,2 kg ağırlık, nakliye, kuyuya indirme ve hidrolik pompayla birleştirme aşamalarında dikkate alınmalıdır.
25 kN eksenel yük değeri, motorun uyumlu pompa grubuyla eşleştirilmesinde değerlendirilmesi gereken mekanik parametrelerden biridir.
Alarko ALK 6" Dalgıç Motoru Çalışma ve Uygulama Limitleri
Paylaşılan Alarko broşüründe ALK 6" motor serisi için belirtilen çalışma ve uygulama limitleri aşağıdaki tabloda sunulmuştur.
| Uygulama Parametresi | Katalog Değeri |
|---|---|
| ALK 6" Seri Güç Aralığı | 5,5–50 HP |
| Saatte İzin Verilen Yol Verme Sayısı | 20 |
| Serideki Yol Verme Şekilleri | Ü / Y-Ü |
| 20 HP Motor Sarım Şekli | Ü (Üçgen) |
| Koruma Sınıfı | IP68 |
| PTC Bağlantı Noktası | Standart |
| Besleme Gerilimi | 380V |
| Frekans | 50 Hz |
| Çalışma Ortamı Sıcaklığı | 30°C |
| Minimum Soğutma Suyu Hızı | 16 cm/s |
| Suda İzin Verilen Maksimum Kum Miktarı | 45 g/m³ |
| Kuyu Çapı | Pompa çapı + minimum 2–3 inç |
Uygulama Notu: Ü ve Y-Ü yol verme seçenekleri ALK 6" serisinin genel katalog bilgileridir. Bu 20 HP motorun sarım şekli Ü olarak belirtilmiştir. Bağlantı şekli ve uygun yol verme yöntemi, üreticinin güncel motor bağlantı şemasına göre doğrulanmalıdır.
Motor Soğutması ve Kuyu Uygunluğu
Alarko ALK 6" motor serisinin katalogdaki minimum soğutma suyu hızı 16 cm/s olarak belirtilmiştir.
Motor çevresinden yeterli su akışının sağlanması, uygun soğutma şartlarının oluşturulmasında önem taşır.
Katalogda ayrıca 30°C çalışma ortamı sıcaklığı ve 45 g/m³ maksimum kum miktarı değerleri yer almaktadır.
Motorun kuyu içerisindeki konumu, pompanın su çekiş kapasitesi, su sıcaklığı ve motor çevresindeki akış koşulları, montaj öncesinde değerlendirilmelidir.
Alarko ALK 6" Motor Ana Parçaları ve Malzeme Özellikleri
Paylaşılan Alarko broşüründeki ALK 6-ECO 4 HP–50 HP motor ailesinin ana parça ve malzeme bilgileri aşağıdaki tabloda sunulmuştur.
| Ana Parça | Malzeme |
|---|---|
| Üst Yatak Gövdesi | GG22 |
| Yatak Burcu | Karbon Grafit |
| Rotor Mili | X20Cr13 |
| Mil Burcu | St 37 (CrNi Kaplamalı) |
| Tahdit Yatağı | Poliamid (Naylon 6.6) |
| Eksenel Yatak Üst Parçası | Krom Kaplamalı Çelik |
| Eksenel Karbon Yatak | Paslanmaz Çelik |
| Miçel Yatak Pabucu | INOX |
| Miçel Yatak | Pik Döküm FG260 |
| Alt Yatak Gövdesi | GG22 |
| Membran Gövdesi | GG22 |
| Membran Lastiği | Kauçuk SHR 80 |
| Motor Gövdesi | 304 Paslanmaz Sac |
| Lastik Kapak | Kauçuk SHR 80 |
| Bobin Teli | PPC |
| Balans Halkası | Çelik Çekme Boru ST44 |
| Ayar Vidası | INOX |
Malzeme Notu: Yukarıdaki malzeme listesi, Alarko kataloğunda belirtilen ALK 6-ECO 4 HP–50 HP motor ailesine aittir. Satışa sunulan motorun üretim varyantıyla parça eşleşmesi gerektiğinde üretici teyidi alınmalıdır.
Alarko ALK 6" 20 HP Dalgıç Motoru Kullanım Alanları
Alarko ALK 6" 20 HP dalgıç motoru, güç, mekanik bağlantı ve elektriksel uyumluluğu sağlanan hidrolik pompa gruplarıyla profesyonel su temini sistemlerinde kullanılabilir.
- Derin kuyu dalgıç pompa sistemleri
- Tarımsal sulama uygulamaları
- Profesyonel su transfer sistemleri
- Su deposu ve rezervuar besleme uygulamaları
- Endüstriyel su temini sistemleri
- Uyumlu 6 inç dalgıç pompa motor değişimleri
Doğru Motor Seçimi ve Güvenli Kurulum
Alarko ALK 6" 20 HP dalgıç motorunun uygun şartlarda çalışması için elektrik sistemi, hidrolik pompa uyumluluğu, kuyu koşulları ve motor soğutması birlikte değerlendirilmelidir.
- Motor ile hidrolik pompanın mekanik bağlantı uyumluluğunu kontrol edin.
- Pompanın ihtiyaç duyduğu motor gücünü doğrulayın.
- 380V trifaze ve 50 Hz enerji altyapısını kontrol edin.
- 35 A anma akımına uygun motor koruma sistemi seçin.
- Is/In = 21 kalkış akımı oranını pano tasarımında değerlendirin.
- Üçgen sarım bağlantısını üretici şemasına göre doğrulayın.
- Motor çevresinde yeterli soğutma suyu akışı sağlayın.
- Su sıcaklığını ve kum miktarını kontrol edin.
- Kablo kesitini motor akımı ve hat uzunluğuna göre hesaplayın.
- Montaj ve elektrik bağlantılarını yetkin personele yaptırın.
Elektrik bağlantı şekli, motor koruma ayarları ve yol verme yöntemi, üreticinin güncel motor etiketi ve bağlantı şemasına uygun olarak belirlenmelidir.
Alarko Yetkili Servis ve Teknik Destek
Alarko ALK 6" 20 HP dalgıç motoru için motor seçimi, pompa uyumluluğu, teknik servis ve yedek parça süreçlerinde Alarko yetkili servis desteğinden yararlanabilirsiniz.
Garanti süresi ve kapsamı, ürünün geçerli garanti belgesine ve üreticinin garanti koşullarına göre değerlendirilmelidir.
Uğur Bobinaj Güvencesiyle Alarko ALK 6" 20 HP Dalgıç Motoru
1987 yılından bu yana pompa, hidrofor, elektrik motorları ve teknik servis sektöründe faaliyet gösteren Uğur Bobinaj, müşterilerine ürün tedariği ve satış sonrası teknik destek hizmetleri sunmaktadır.
1995 yılından bu yana Alarko yetkili bayi ve servis deneyimiyle motor seçimi, hidrolik pompa uyumluluğu, elektriksel bağlantılar ve teknik servis konularında müşterilerine destek olmaktadır.
Alarko ALK 6" 20 HP – 15 kW 380V trifaze dalgıç motoru hakkında detaylı bilgi almak, mevcut pompanızla uyumluluğunu öğrenmek ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
Alarko Güvencesi ve Uğur Bobinaj Teknik Desteğiyle!
Teknik Bilgilendirme: Alarko ALK 6" 20 HP dalgıç motorunun 15 kW güç, %82 verim, 0,85 güç faktörü, 35 A anma akımı, 21 kalkış akımı oranı, 2.875 d/dak. dönüş hızı, 67,2 kg ağırlık, 930 mm motor uzunluğu, 25 kN eksenel yük ve üçgen sarım bilgileri paylaşılan Alarko katalog görsellerine göre hazırlanmıştır. Ürün yalnızca dalgıç motorudur. Hidrolik pompa, kontrol panosu, ilave kablo ve montaj aksesuarları ayrıca belirtilmedikçe ürün kapsamına dahil değildir. Kesin teknik özellikler, elektrik bağlantısı, garanti koşulları ve montaj talimatları üreticinin güncel belgelerine göre doğrulanmalıdır.
