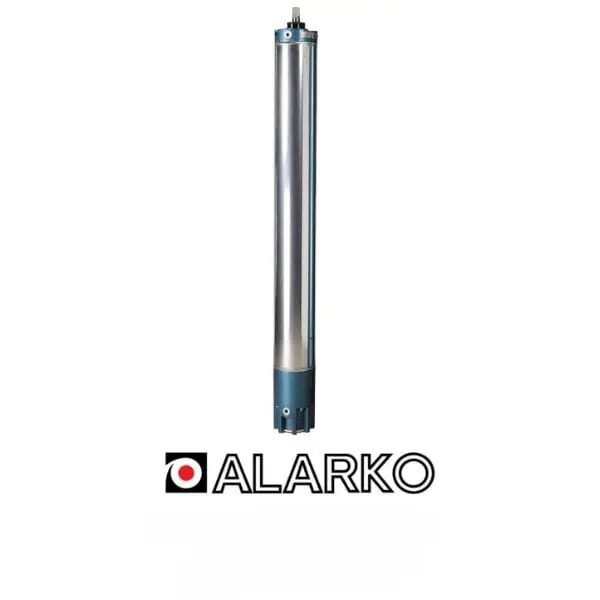

Alarko | ALK 6'' | 25 HP | 18,5 kW | 380V | Trifaze Dalgıç Motoru
Alarko ALK 6" 25 HP Dalgıç Motoru Nedir?
Alarko ALK 6" 25 HP Dalgıç Motoru, derin kuyu su temin sistemlerinde kullanılan uyumlu hidrolik dalgıç pompalarını çalıştırmak amacıyla tasarlanmış, 18,5 kW gücünde, 380V trifaze elektrikle çalışan 6 inç sınıfı dalgıç motorudur.
25 HP motor gücü, %83 motor verimi, 0,85 güç faktörü ve 2.880 devir/dakika dönüş hızı, motorun katalogda belirtilen temel performans özellikleridir.
304 paslanmaz sac motor gövdesi, motorun metalik dış yapısını oluşturur. Motor serisinin malzeme tablosunda farklı bileşenlerde karbon grafit, çelik, paslanmaz malzemeler ve mühendislik polimerlerinin kullanıldığı belirtilmektedir.
IP68 koruma sınıfı, motorun su altında çalışmaya uygun koruma yapısını ifade eder. Motorun kullanım şartları, üreticinin belirttiği soğutma, su sıcaklığı ve kuyu özelliklerine uygun olmalıdır.
380V trifaze besleme, 42 amper anma akımı ve Y/Ü (Yıldız/Üçgen) bağlantı yapısı, elektrik panosu ve motor koruma sistemlerinin seçiminde dikkate alınması gereken temel özelliklerdir.
Yalnızca Dalgıç Motoru
Alarko ALK 6" 25 HP, dalgıç pompa sisteminin motor bölümüdür. Hidrolik pompa grubu, ayrıca belirtilmedikçe ürün kapsamına dahil değildir.
Motor, güç ve mekanik bağlantı bakımından uyumlu olan dalgıç pompa grubuna dönme hareketi aktarır.
Su debisi, basma yüksekliği ve pompa kademe sayısı, motorla birlikte kullanılacak hidrolik pompanın teknik özelliklerine bağlıdır. 25 HP motor gücü, tek başına belirli bir su basma kapasitesi anlamına gelmez.
Alarko ALK 6" 25 HP Elektriksel Teknik Özellikleri
Aşağıdaki veriler, Alarko ALK 6" 25 HP (18,5 kW) dalgıç motorunun teknik katalogda belirtilen elektriksel ve mekanik performans değerleridir.
25 HP Motor Gücü ve %83 Verim
Alarko ALK 6" 25 HP, katalogda 18,5 kW mekanik motor gücü ve %83 motor verimi ile belirtilmiştir.
42 amper anma akımı, nominal çalışma koşullarındaki katalog akım değeridir. Elektrik panosu, kablo ve koruma ekipmanlarının seçiminde motorun güncel etiketi esas alınmalıdır.
Is/In = 23, kalkış akımının anma akımına oranını ifade eder. Bu değer, doğrudan yol verme koşullarındaki başlangıç akımının değerlendirilmesinde kullanılır.
Yıldız-üçgen yol verme, uygun bağlantı düzeniyle motorun başlangıç akımını azaltmak amacıyla kullanılabilir.
0,85 güç faktörü ve 2.880 d/dak. dönüş hızı, motorun katalogda belirtilen diğer performans parametreleridir.
Yıldız/Üçgen (Y/Ü) Bağlantı Yapısı
Alarko ALK 6" 25 HP dalgıç motoru, üretici kataloğunda Y/Ü (Yıldız/Üçgen) bağlantı yapısıyla belirtilmiştir.
Bu yapı, motorun uygun yıldız-üçgen yol verme sistemiyle çalıştırılmasına yönelik tasarım özelliklerinden biridir.
Önceki 17,5 HP ve 20 HP modellerinin katalog satırlarında Ü (Üçgen) bağlantı bilgisi bulunurken, 25 HP modelinde Y/Ü belirtilmektedir.
Önemli: Motorun bağlantı uçları, pano kontaktör yapısı, zaman ayarı ve motor koruma düzeni üreticinin güncel bağlantı şemasına göre belirlenmelidir. Y/Ü bilgisi tek başına pano bağlantı talimatı değildir.
Alarko ALK 6" 25 HP Motor Ölçüleri ve Mekanik Özellikleri
Motorun uzunluğu, ağırlığı ve eksenel yük kapasitesi; taşıma, kuyuya indirme ve hidrolik pompa uyumluluğu açısından önem taşımaktadır.
304 Paslanmaz Sac Motor Gövdesi
Alarko ALK 6" serisinin malzeme tablosunda motor gövdesi 304 paslanmaz sac olarak belirtilmektedir.
Paslanmaz çelik gövde, motorun su altında kullanımına yönelik metalik dış yapısının önemli bileşenlerinden biridir.
1.015 mm motor uzunluğu ve 76 kg ağırlık, nakliye, taşıma, kuyuya indirme ve hidrolik pompayla birleştirme aşamalarında dikkate alınmalıdır.
25 kN eksenel yük, motorun uyumlu hidrolik pompayla eşleştirilmesinde değerlendirilmesi gereken mekanik özelliklerdendir.
Alarko ALK 6" Dalgıç Motoru Çalışma ve Uygulama Limitleri
Alarko ALK 6" serisinin üretici belgelerinde belirtilen genel çalışma ve uygulama koşulları aşağıdaki tabloda sunulmuştur.
| Uygulama Parametresi | Katalog Değeri |
|---|---|
| Motor Serisi | ALK 6" |
| Motor Gücü | 25 HP / 18,5 kW |
| Yol Verme Yapısı | Y/Ü (Yıldız/Üçgen) |
| Koruma Sınıfı | IP68 |
| Besleme Gerilimi | 380V Trifaze |
| Frekans | 50 Hz |
| Maksimum Çalışma Ortamı Sıcaklığı | 30°C |
| Minimum Soğutma Suyu Hızı | 16 cm/s |
| Su İçerisindeki Kum Miktarı | Üretici sınırları esas alınmalıdır. |
| Kuyu Çapı | Motor, pompa ve soğutma şartlarına uygun |
Uygulama Notu: Yol verme sistemi, minimum soğutma suyu akışı ve kurulum şartları, motorun güncel üretici dokümanlarına göre kontrol edilmelidir. Genel seri bilgileri, motorun bütün kurulum şartlarını tek başına tanımlamaz.
Motor Soğutması ve Kuyu Uygunluğu
Alarko ALK 6" motor serisi için belirtilen minimum soğutma suyu hızı 16 cm/s değerindedir.
Motor çevresinden yeterli su akışının sağlanması, uygun soğutma şartlarının oluşturulmasında önem taşımaktadır.
30°C maksimum çalışma ortamı sıcaklığı, standart uygulama şartlarında dikkate alınması gereken katalog değeridir.
Motorun kuyu içerisindeki konumu, kuyu çapı, su sıcaklığı ve pompanın çalışma debisi, montaj öncesinde değerlendirilmelidir.
Alarko ALK 6" Motor Ana Parçaları ve Malzeme Özellikleri
Alarko ALK 6-ECO motor ailesinin katalogda belirtilen ana parça malzemeleri aşağıdaki tabloda yer almaktadır.
| Ana Parça | Malzeme |
|---|---|
| Üst Yatak Gövdesi | GG22 |
| Yatak Burcu | Karbon Grafit |
| Rotor Mili | X20Cr13 |
| Mil Burcu | St 37 (CrNi Kaplamalı) |
| Tahdit Yatağı | Poliamid (Naylon 6.6) |
| Eksenel Yatak Üst Parçası | Krom Kaplamalı Çelik |
| Eksenel Karbon Yatak | Paslanmaz Çelik |
| Miçel Yatak Pabucu | INOX |
| Miçel Yatak | Pik Döküm FG260 |
| Alt Yatak Gövdesi | GG22 |
| Membran Gövdesi | GG22 |
| Membran Lastiği | Kauçuk SHR 80 |
| Motor Gövdesi | 304 Paslanmaz Sac |
| Lastik Kapak | Kauçuk SHR 80 |
| Bobin Teli | PPC |
| Balans Halkası | Çelik Çekme Boru ST44 |
| Ayar Vidası | INOX |
Malzeme Notu: Bu liste ALK 6-ECO motor ailesinin genel malzeme bilgileridir. ALK 6" 25 HP motorun üretim varyantıyla parça ve malzeme eşleşmesi gerektiğinde üretici teyidi alınmalıdır.
Alarko ALK 6" 25 HP Dalgıç Motoru Kullanım Alanları
Alarko ALK 6" 25 HP dalgıç motoru, mekanik ve elektriksel uyumluluğu sağlanan hidrolik pompa gruplarıyla profesyonel su temini uygulamalarında kullanılabilir.
- Derin kuyu dalgıç pompa sistemleri
- Tarımsal sulama uygulamaları
- Profesyonel su transfer sistemleri
- Su deposu ve rezervuar besleme uygulamaları
- Endüstriyel su temini sistemleri
- Uyumlu 6 inç dalgıç pompa motor değişimleri
Doğru Motor Seçimi ve Güvenli Kurulum
Alarko ALK 6" 25 HP dalgıç motorunun uygun şartlarda çalışabilmesi için elektrik sistemi, hidrolik pompa uyumluluğu, kuyu koşulları ve motor soğutması birlikte değerlendirilmelidir.
- Motor ve hidrolik pompa arasındaki mekanik bağlantı uyumluluğunu doğrulayın.
- Pompanın ihtiyaç duyduğu motor gücünü kontrol edin.
- 380V trifaze ve 50 Hz enerji altyapısını doğrulayın.
- 42 A anma akımına uygun motor koruma sistemi seçin.
- Is/In = 23 kalkış akımı oranını elektrik altyapısı tasarımında değerlendirin.
- Yıldız-üçgen yol verme bağlantısını üretici şemasına göre uygulayın.
- Motor çevresinde yeterli soğutma suyu akışı sağlayın.
- Kuyu suyu sıcaklığını ve kum miktarını kontrol edin.
- Kablo kesitini motor akımı ve hat uzunluğuna göre hesaplayın.
- Motorun 76 kg ağırlığını taşıma ve montaj sırasında dikkate alın.
- Montaj ve elektrik bağlantılarını yetkin personele yaptırın.
Motor koruma ayarları, bağlantı şekli ve yol verme yöntemi, üreticinin güncel motor etiketi ve bağlantı şemasına göre belirlenmelidir.
2 Yıl Alarko Garantisi ve Yetkili Servis
Alarko ALK 6" 25 HP dalgıç motoru, geçerli üretici garanti şartları kapsamında 2 yıl Alarko garantisi ile sunulmaktadır.
Alarko'nun yetkili servis hizmetleri sayesinde motor seçimi, teknik uyumluluk, bakım ve servis süreçleri hakkında destek alınabilir.
Garanti kapsamı, geçerli garanti belgesine ve üreticinin uygulama şartlarına tabidir.
Uğur Bobinaj Güvencesiyle Alarko ALK 6" 25 HP Dalgıç Motoru
1987 yılından bu yana pompa, hidrofor, elektrik motorları ve teknik servis sektöründe faaliyet gösteren Uğur Bobinaj, müşterilerine ürün tedariği ve satış sonrası teknik destek hizmetleri sunmaktadır.
1995 yılından bu yana Alarko yetkili bayi ve servis deneyimiyle motor seçimi, hidrolik pompa uyumluluğu, elektriksel bağlantılar ve teknik servis konularında müşterilerine destek olmaktadır.
Alarko ALK 6" 25 HP – 18,5 kW 380V trifaze dalgıç motoru hakkında detaylı bilgi almak, mevcut pompanızla uyumluluğunu öğrenmek ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
Alarko Güvencesi ve Uğur Bobinaj Teknik Desteğiyle!
Teknik Bilgilendirme: Alarko ALK 6" 25 HP dalgıç motorunun 18,5 kW güç, %83 verim, 0,85 güç faktörü, 42 A anma akımı, Is/In = 23 kalkış akımı oranı, 2.880 d/dak. dönüş hızı, 76 kg ağırlık, 1.015 mm motor uzunluğu, 25 kN eksenel yük ve Y/Ü bağlantı bilgileri Alarko üretici kataloğuna göre hazırlanmıştır. Ürün yalnızca dalgıç motorudur. Hidrolik pompa, kontrol panosu, ilave kablo ve montaj aksesuarları ayrıca belirtilmedikçe ürün kapsamına dahil değildir. Kesin teknik özellikler, bağlantı şekli, garanti koşulları ve montaj talimatları üreticinin güncel belgelerine göre doğrulanmalıdır.
