Alarko | ALK 6'' | 30 HP | 22 kW | 380V | Trifaze Dalgıç Motoru

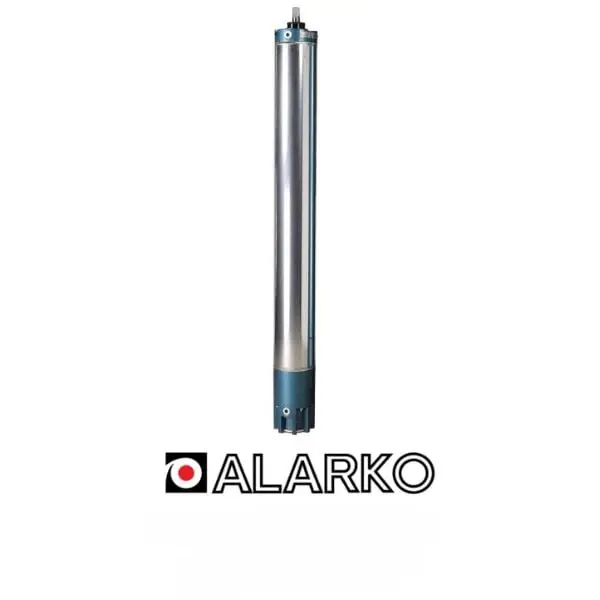

Alarko ALK 6" 30 HP Dalgıç Motoru Nedir?
Alarko ALK 6" 30 HP Dalgıç Motoru, derin kuyu su temin sistemlerinde kullanılan uyumlu hidrolik dalgıç pompalarını çalıştırmak amacıyla tasarlanmış, 22 kW gücünde, 380V trifaze elektrikle çalışan 6 inç sınıfı dalgıç motorudur.
30 HP motor gücü, %81 motor verimi, 0,84 güç faktörü ve 2.840 devir/dakika dönüş hızı, Alarko ALK 6" motorunun üretici kataloğunda belirtilen temel performans özellikleridir.
Alarko ALK serisi, su soğutmalı ve yeniden sarılabilir motor yapısıyla profesyonel derin kuyu uygulamalarına yönelik motor seçenekleri sunmaktadır.
Motor serisinin teknik malzeme tablosunda 304 paslanmaz sac gövde, karbon grafit yatak burcu, çelik rotor mili ve farklı mühendislik malzemeleri belirtilmiştir.
IP68 koruma sınıfı, motorun su altında çalışmaya yönelik koruma yapısını tanımlamaktadır. Motorun uygun şekilde çalışabilmesi için üretici tarafından belirtilen soğutma, su sıcaklığı ve kuyu şartlarına uyulmalıdır.
380V trifaze besleme, 51 amper anma akımı ve Y/Ü bağlantı yapısı, motorun elektrik panosu, motor koruma ve yol verme sistemi seçimi açısından önemli özellikleridir.
Yalnızca Dalgıç Motoru
Alarko ALK 6" 30 HP, dalgıç pompa sisteminin motor bölümüdür. Hidrolik pompa grubu, ayrıca belirtilmedikçe ürün kapsamına dahil değildir.
Motorun görevi, güç ve mekanik bağlantı açısından uyumlu hidrolik dalgıç pompasına dönme hareketi aktarmaktır.
Su debisi, basma yüksekliği ve pompa kademe sayısı, birlikte kullanılacak hidrolik pompanın teknik özelliklerine bağlıdır. 30 HP motor gücü tek başına belirli bir su basma performansı anlamına gelmez.
Alarko ALK 6" 30 HP Elektriksel Teknik Özellikleri
Aşağıdaki tablo, Alarko ALK 6" 30 HP (22 kW) dalgıç motorunun üretici broşüründe belirtilen elektriksel teknik verilerini göstermektedir.
30 HP Motor Gücü ve %81 Verim
Alarko ALK 6" 30 HP, üretici kataloğunda 22 kW mekanik motor gücü ve %81 motor verimi ile belirtilmiştir.
51 amper anma akımı, motorun nominal çalışma koşullarındaki katalog akım değeridir. Elektrik panosu, kablo ve motor koruma ekipmanları seçilirken motorun güncel etiketi esas alınmalıdır.
0,84 güç faktörü, motorun elektriksel performansını değerlendirmede kullanılan temel parametrelerden biridir.
2.840 d/dak. dönüş hızı, motorun katalogda belirtilen nominal çalışma hızıdır.
Kalkış akımı oranı: Üretici broşüründeki 30 HP satırında Is/In değeri açıkça belirtilmemiştir. Yol verme ve pano seçimi yapılırken bu değer üretici üzerinden doğrulanmalıdır.
Yıldız/Üçgen (Y/Ü) Bağlantı Yapısı
Alarko ALK 6" 30 HP dalgıç motoru, katalogda Y/Ü (Yıldız/Üçgen) bağlantı yapısıyla belirtilmektedir.
Uygun koşullarda yıldız-üçgen yol verme, motorun başlangıç akımını azaltmak amacıyla tercih edilebilir.
Bu yöntemin uygulanması için motorun bağlantı uçlarının ve pano sisteminin üretici bağlantı şemasına uygun olması gerekir.
Önemli: Motorun yıldız-üçgen bağlantı yapısı, tek başına pano tasarımı veya bağlantı talimatı değildir. Bağlantı şekli, motor koruma ayarları ve yol verme yöntemi yetkin elektrik personeli tarafından belirlenmelidir.
Alarko ALK 6" 30 HP Motor Ölçüleri ve Mekanik Özellikleri
Alarko ALK 6" 30 HP motorunun ağırlığı, uzunluğu ve eksenel yük kapasitesi; nakliye, kuyuya indirme ve hidrolik pompa ile eşleştirme aşamalarında dikkate alınmalıdır.
304 Paslanmaz Sac Motor Gövdesi
Alarko ALK serisinin teknik malzeme tablosunda motor gövdesi 304 paslanmaz sac olarak belirtilmektedir.
Motorun metalik dış gövdesi, su altında kullanım amacıyla tasarlanan yapının önemli bileşenlerinden biridir.
1.060 mm uzunluk ve 80,5 kg ağırlık, taşıma, montaj ve kuyunun içerisine indirme süreçlerinde dikkate alınmalıdır.
28 kN eksenel yük, hidrolik pompa ile mekanik eşleştirme sırasında değerlendirilmesi gereken önemli teknik özelliklerden biridir.
Alarko ALK 6" Motor Serisinin Öne Çıkan Özellikleri
01 | Yeniden Sarılabilir Stator
Alarko ALK motor serisinin katalogda belirtilen yeniden sarılabilir motor yapısı.
02 | Su ile Soğutmalı Motor Yapısı
Su soğutmalı motor sistemi ve suyla yağlanan, soğutulan eksenel yataklar.
03 | NEMA Standartlarına Uygun Bağlantı
Uyumlu hidrolik pompalarla mekanik bağlantı için standart bağlantı yapısı.
04 | Termal Koruma Bağlantı İmkânı
PTC/PT100 gibi termal koruma elemanlarının kullanımına yönelik seri özellikleri.
05 | Yetkili Servis ve Teknik Destek
Ürün seçimi, kurulum ve servis süreçlerinde Alarko yetkili servis desteği.
Alarko ALK 6" Dalgıç Motoru Çalışma ve Uygulama Limitleri
Alarko ALK 6" motor serisinin üretici broşüründe belirtilen genel çalışma ve uygulama limitleri aşağıdaki tabloda sunulmaktadır.
| Uygulama Parametresi | Katalog Değeri |
|---|---|
| ALK 6" Motor Güç Aralığı | 5,5–50 HP |
| Saatte İzin Verilen Yol Verme Sayısı | 20 |
| 30 HP Motorun Bağlantı Şekli | Y/Ü (Yıldız/Üçgen) |
| Koruma Sınıfı | IP68 |
| PTC Bağlantı Noktası | Standart |
| Besleme Gerilimi | 380V Trifaze |
| Frekans | 50 Hz |
| Çalışma Ortamı Sıcaklığı | 30°C |
| Minimum Soğutma Suyu Hızı | 16 cm/s |
| Suda İzin Verilen Maksimum Kum Miktarı | 45 g/m³ |
| Kuyu Çapı İçin Katalog Önerisi | Pompa çapı + minimum 2–3 inç |
Uygulama Notu: Bu değerler ALK 6" serisinin genel uygulama bilgilerini içerir. Motorun kuyuya uygunluğu, hidrolik pompa seçimi ve elektrik bağlantısı güncel üretici talimatlarına göre kontrol edilmelidir.
Motor Soğutması ve Kuyu Uygunluğu
Alarko ALK 6" serisi için katalogdaki minimum soğutma suyu hızı 16 cm/s olarak belirtilmiştir.
Motor çevresinden yeterli su akışının sağlanması, uygun soğutma koşulları açısından önemlidir.
Standart uygulama değerlerinde 30°C çalışma ortamı sıcaklığı ve 45 g/m³ maksimum kum miktarı belirtilmiştir.
Kuyu çapı, motorun yerleşimi, suyun sıcaklığı ve motor çevresindeki akış şartları kurulum öncesinde değerlendirilmelidir.
Alarko ALK 6" Motor Ana Parçaları ve Malzeme Özellikleri
Alarko üretici broşüründe belirtilen ana parça ve malzeme bilgileri aşağıdaki tabloda sunulmuştur.
| Ana Parça | Malzeme |
|---|---|
| Üst Yatak Gövdesi | GG22 |
| Yatak Burcu | Karbon Grafit |
| Rotor Mili | X20Cr13 |
| Mil Burcu | St 37 (CrNi Kaplamalı) |
| Tahdit Yatağı | Poliamid (Naylon 6.6) |
| Eksenel Yatak Üst Parçası | Krom Kaplamalı Çelik |
| Eksenel Karbon Yatak | Paslanmaz Çelik |
| Miçel Yatak Pabucu | INOX |
| Miçel Yatak | Pik Döküm FG260 |
| Alt Yatak Gövdesi | GG22 |
| Membran Gövdesi | GG22 |
| Membran Lastiği | Kauçuk SHR 80 |
| Motor Gövdesi | 304 Paslanmaz Sac |
| Lastik Kapak | Kauçuk SHR 80 |
| Bobin Teli | PPC |
| Balans Halkası | Çelik Çekme Boru ST44 |
| Ayar Vidası | INOX |
Malzeme Notu: Yukarıdaki bilgiler üretici broşüründeki motor ailesi malzeme tablosuna dayanır. Ürünün üretim varyantına göre parça eşleşmesi gerektiğinde Alarko teknik teyidi alınmalıdır.
Alarko ALK 6" 30 HP Dalgıç Motoru Kullanım Alanları
Alarko ALK 6" 30 HP dalgıç motoru, güç ve mekanik bağlantı açısından uyumlu hidrolik pompa gruplarıyla profesyonel su temini sistemlerinde kullanılabilir.
- Derin kuyu dalgıç pompa sistemleri
- Tarımsal sulama uygulamaları
- Profesyonel su transfer sistemleri
- Su deposu ve rezervuar besleme uygulamaları
- Endüstriyel su temini sistemleri
- Uyumlu 6 inç dalgıç pompa motor değişimleri
Doğru Motor Seçimi ve Güvenli Kurulum
Alarko ALK 6" 30 HP dalgıç motorunun uygun koşullarda çalışması için elektrik sistemi, hidrolik pompa uyumluluğu, kuyu özellikleri ve soğutma şartları birlikte değerlendirilmelidir.
- Motor ve hidrolik pompanın mekanik bağlantı uyumluluğunu doğrulayın.
- Pompanın ihtiyaç duyduğu gücün 22 kW motorla uyumlu olduğunu kontrol edin.
- 380V trifaze, 50 Hz enerji altyapısını doğrulayın.
- 51 A anma akımına uygun motor koruma sistemi seçin.
- Kalkış akımı değerlerini üretici teknik dokümanından doğrulayın.
- Yıldız-üçgen bağlantı düzenini üreticinin elektrik şemasına göre değerlendirin.
- Motor çevresinde yeterli soğutma suyu akışını sağlayın.
- Su sıcaklığını ve kuyu suyundaki kum miktarını kontrol edin.
- Kablo kesitini motor akımı ve hat uzunluğuna göre hesaplayın.
- 80,5 kg motor ağırlığını taşıma ve montaj planında dikkate alın.
- Montaj ve elektrik bağlantılarını yetkin personele yaptırın.
Elektrik bağlantıları, motor koruma ayarları ve yol verme yöntemi üreticinin güncel motor etiketi ve bağlantı şemasına uygun şekilde belirlenmelidir.
Alarko Yetkili Servis ve Teknik Destek
Alarko ALK 6" 30 HP dalgıç motoru için ürün seçimi, pompa uyumluluğu, servis ve yedek parça konularında Alarko yetkili servis desteğinden yararlanabilirsiniz.
Ürünün garanti süresi ve kapsamı, geçerli üretici garanti belgesi ve garanti şartlarına göre değerlendirilmelidir.
Uğur Bobinaj Güvencesiyle Alarko ALK 6" 30 HP Dalgıç Motoru
1987 yılından bu yana pompa, hidrofor, elektrik motorları ve teknik servis sektöründe faaliyet gösteren Uğur Bobinaj, müşterilerine ürün tedariği ve satış sonrası teknik destek hizmetleri sunmaktadır.
1995 yılından bu yana Alarko yetkili bayi ve servis deneyimiyle motor seçimi, hidrolik pompa uyumluluğu, elektriksel bağlantılar ve teknik servis konularında müşterilerine destek olmaktadır.
Alarko ALK 6" 30 HP – 22 kW 380V trifaze dalgıç motoru hakkında detaylı bilgi almak, mevcut pompanızla uyumluluğunu öğrenmek ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
Alarko Güvencesi ve Uğur Bobinaj Teknik Desteğiyle!
Teknik Bilgilendirme: Alarko ALK 6" 30 HP dalgıç motorunun 22 kW güç, %81 motor verimi, 0,84 güç faktörü, 51 A anma akımı, 2.840 d/dak. dönüş hızı, 80,5 kg ağırlık, 1.060 mm motor uzunluğu, 28 kN eksenel yük ve Y/Ü bağlantı bilgileri Alarko üretici broşürüne göre hazırlanmıştır. Kalkış akımı oranı 30 HP modelinin katalog satırında ayrıca belirtilmemektedir. Ürün yalnızca dalgıç motorudur. Hidrolik pompa, kontrol panosu, ilave kablo ve montaj aksesuarları ayrıca belirtilmedikçe ürün kapsamına dahil değildir. Kesin teknik özellikler, garanti koşulları ve kurulum talimatları üreticinin güncel belgelerine göre doğrulanmalıdır.
