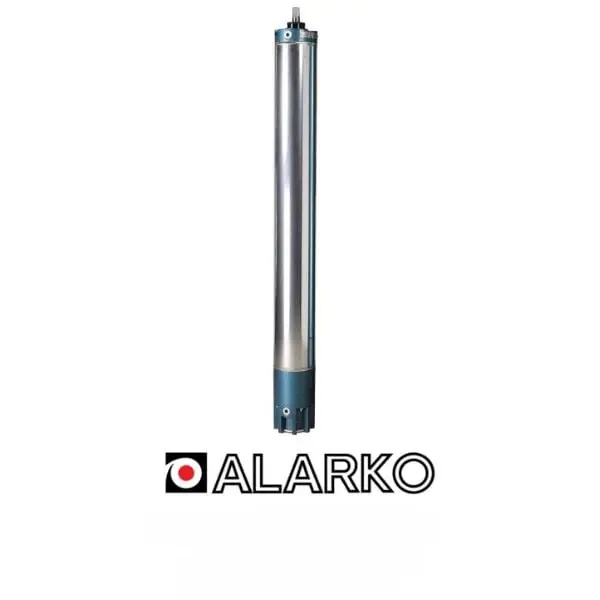

Alarko | ALK 6'' | 35 HP | 26 kW | 380V | Trifaze Dalgıç Motoru
Alarko ALK 6" 35 HP Dalgıç Motoru Nedir?
Alarko ALK 6" 35 HP Dalgıç Motoru, derin kuyu su temin sistemlerinde kullanılan uyumlu hidrolik dalgıç pompalarını çalıştırmak amacıyla tasarlanmış, 26 kW gücünde, 380V trifaze elektrikle çalışan 6 inç sınıfı dalgıç motorudur.
35 HP motor gücü, %82 motor verimi, 0,85 güç faktörü ve 2.815 devir/dakika dönüş hızı, Alarko ALK 6" motorunun üretici kataloğunda belirtilen temel teknik performans özellikleridir.
Alarko ALK motor serisi, su soğutmalı ve yeniden sarılabilir stator yapısıyla profesyonel derin kuyu uygulamalarına yönelik motor seçenekleri sunmaktadır.
304 paslanmaz sac motor gövdesi, motorun metalik dış yapısını oluşturur. Katalogda farklı motor parçalarında karbon grafit, çelik, paslanmaz malzemeler ve mühendislik polimerleri kullanıldığı belirtilmektedir.
IP68 koruma sınıfı, motorun su altında çalışmaya yönelik koruma yapısını ifade eder. Uygun çalışma için motorun soğutma, su sıcaklığı ve kuyu koşulları üretici talimatlarıyla uyumlu olmalıdır.
380V trifaze besleme, 58 amper anma akımı ve Y/Ü bağlantı yapısı, motor koruma sistemi, kontrol panosu ve yol verme ekipmanlarının seçiminde dikkate alınması gereken özelliklerdir.
Yalnızca Dalgıç Motoru
Alarko ALK 6" 35 HP, dalgıç pompa sisteminin motor bölümüdür. Hidrolik pompa grubu, ayrıca belirtilmedikçe ürün kapsamına dahil değildir.
Motor, güç ve mekanik bağlantı açısından uyumlu olan dalgıç pompa grubuna dönme hareketi aktarır.
Su debisi, basma yüksekliği ve pompa kademe sayısı, motorla birlikte kullanılacak hidrolik pompanın teknik özelliklerine bağlıdır. 35 HP motor gücü, tek başına belirli bir su basma kapasitesi anlamına gelmez.
Alarko ALK 6" 35 HP Elektriksel Teknik Özellikleri
Aşağıdaki tablo, Alarko ALK 6" 35 HP (26 kW) dalgıç motorunun üretici broşüründe belirtilen elektriksel verilerini göstermektedir.
35 HP Motor Gücü ve %82 Verim
Alarko ALK 6" 35 HP, üretici kataloğunda 26 kW mekanik motor gücü ve %82 motor verimi ile belirtilmiştir.
58 amper anma akımı, motorun nominal çalışma şartlarındaki katalog akım değeridir. Kontrol panosu, kablo ve koruma ekipmanları seçilirken motorun güncel etiketi esas alınmalıdır.
Is/In = 30, katalogda kalkış akımı ile anma akımı arasında verilen orandır. Kalkış anındaki elektriksel yükün değerlendirilmesinde dikkate alınmalıdır.
0,85 güç faktörü, motorun elektriksel performansını değerlendirmek amacıyla kullanılan temel parametrelerdendir.
2.815 d/dak. dönüş hızı, motorun katalogda belirtilen nominal çalışma hızıdır.
Yıldız/Üçgen (Y/Ü) Bağlantı Yapısı
Alarko ALK 6" 35 HP dalgıç motoru, üretici kataloğunda Y/Ü (Yıldız/Üçgen) bağlantı yapısıyla belirtilmektedir.
Uygun motor bağlantısı ve pano yapısıyla yıldız-üçgen yol verme, kalkış sırasında oluşan akımın azaltılması amacıyla uygulanabilir.
Ancak yol verme sisteminin doğru seçilmesi için motorun bağlantı uçları, şebeke gerilimi ve üretici bağlantı şeması birlikte değerlendirilmelidir.
Önemli: Motorun Y/Ü bağlantılı olması tek başına pano bağlantı talimatı değildir. Kontaktör, motor koruma ve yol verme ayarları yetkin elektrik personeli tarafından yapılmalıdır.
Alarko ALK 6" 35 HP Motor Ölçüleri ve Mekanik Özellikleri
Motorun uzunluğu, ağırlığı ve eksenel yük kapasitesi; taşıma, montaj ve hidrolik pompa uyumluluğu açısından önem taşır.
304 Paslanmaz Sac Motor Gövdesi
Alarko ALK motor serisinin teknik malzeme tablosunda motor gövdesi 304 paslanmaz sac olarak belirtilmektedir.
Metalik dış gövde, motorun su altında kullanımına yönelik yapısının önemli bileşenlerindendir.
1.165 mm motor uzunluğu ve 91,6 kg ağırlık, taşıma, nakliye, kuyuya indirme ve hidrolik pompayla birleştirme işlemlerinde dikkate alınmalıdır.
28 kN eksenel yük, motor ile uyumlu hidrolik pompanın eşleştirilmesinde değerlendirilmesi gereken mekanik özelliklerdendir.
Alarko ALK 6" Motor Serisinin Öne Çıkan Özellikleri
01 | Yeniden Sarılabilir Stator
ALK motor serisinin üretici tarafından belirtilen yeniden sarılabilir motor yapısı.
02 | Su ile Soğutmalı Motor Sistemi
Su ile yağlanan ve soğutulan eksenel yataklar sayesinde su altı uygulamalarına yönelik motor tasarımı.
03 | NEMA Standartlarına Uygun Bağlantı
Uyumlu hidrolik pompalarla mekanik eşleştirme için standart bağlantı yapısı.
04 | Termal Koruma İmkânı
PTC/PT100 gibi termal koruma elemanlarının kullanılmasına yönelik motor serisi özellikleri.
05 | Yetkili Servis ve Teknik Destek
Alarko yetkili servis hizmetleri ve Uğur Bobinaj satış sonrası teknik desteği.
Alarko ALK 6" Dalgıç Motoru Çalışma ve Uygulama Limitleri
Alarko broşüründe ALK 6" motor serisi için belirtilen genel uygulama limitleri aşağıdaki tabloda yer almaktadır.
| Uygulama Parametresi | Katalog Değeri |
|---|---|
| ALK 6" Seri Güç Aralığı | 5,5–50 HP |
| Saatte İzin Verilen Yol Verme Sayısı | 20 |
| 35 HP Motor Bağlantı Şekli | Y/Ü (Yıldız/Üçgen) |
| Koruma Sınıfı | IP68 |
| PTC Bağlantı Noktası | Standart |
| Besleme Gerilimi | 380V Trifaze |
| Frekans | 50 Hz |
| Çalışma Ortamı Sıcaklığı | 30°C |
| Minimum Soğutma Suyu Hızı | 16 cm/s |
| Suda İzin Verilen Maksimum Kum Miktarı | 45 g/m³ |
| Kuyu Çapı İçin Katalog Önerisi | Pompa çapı + minimum 2–3 inç |
Uygulama Notu: Bu değerler ALK 6" serisinin genel çalışma bilgilerini içerir. Motorun kuyuya uygunluğu, hidrolik pompa seçimi ve elektrik bağlantıları güncel üretici belgelerine göre kontrol edilmelidir.
Motor Soğutması ve Kuyu Uygunluğu
Alarko ALK 6" motor serisi için katalogdaki minimum soğutma suyu hızı 16 cm/s olarak belirtilmektedir.
Motor çevresinden yeterli su akışının sağlanması, su altında çalışan motorun uygun soğutma koşullarında çalışması açısından önemlidir.
Üretici broşüründe ayrıca 30°C çalışma ortamı sıcaklığı ve 45 g/m³ maksimum kum miktarı belirtilmektedir.
Kuyunun iç çapı, motorun yerleşimi, su sıcaklığı ve motor çevresindeki akış koşulları kurulum öncesinde değerlendirilmelidir.
Alarko ALK 6" Motor Ana Parçaları ve Malzeme Özellikleri
Alarko broşüründeki ALK 6-ECO motor ailesi için belirtilen ana parça ve malzeme bilgileri aşağıdaki tabloda gösterilmiştir.
| Ana Parça | Malzeme |
|---|---|
| Üst Yatak Gövdesi | GG22 |
| Yatak Burcu | Karbon Grafit |
| Rotor Mili | X20Cr13 |
| Mil Burcu | St 37 (CrNi Kaplamalı) |
| Tahdit Yatağı | Poliamid (Naylon 6.6) |
| Eksenel Yatak Üst Parçası | Krom Kaplamalı Çelik |
| Eksenel Karbon Yatak | Paslanmaz Çelik |
| Miçel Yatak Pabucu | INOX |
| Miçel Yatak | Pik Döküm FG260 |
| Alt Yatak Gövdesi | GG22 |
| Membran Gövdesi | GG22 |
| Membran Lastiği | Kauçuk SHR 80 |
| Motor Gövdesi | 304 Paslanmaz Sac |
| Lastik Kapak | Kauçuk SHR 80 |
| Bobin Teli | PPC |
| Balans Halkası | Çelik Çekme Boru ST44 |
| Ayar Vidası | INOX |
Malzeme Notu: Yukarıdaki malzeme listesi üretici broşüründeki ALK 6-ECO motor ailesi için belirtilmiştir. Satışa sunulan motorun üretim varyantıyla parça eşleşmesi gerektiğinde Alarko teknik teyidi alınmalıdır.
Alarko ALK 6" 35 HP Dalgıç Motoru Kullanım Alanları
Alarko ALK 6" 35 HP dalgıç motoru, mekanik ve elektriksel uyumluluğu sağlanan hidrolik pompa gruplarıyla profesyonel su temini sistemlerinde kullanılabilir.
- Derin kuyu dalgıç pompa sistemleri
- Tarımsal sulama uygulamaları
- Profesyonel su transfer sistemleri
- Su deposu ve rezervuar besleme uygulamaları
- Endüstriyel su temini sistemleri
- Uyumlu 6 inç dalgıç pompa motor değişimleri
Doğru Motor Seçimi ve Güvenli Kurulum
Alarko ALK 6" 35 HP dalgıç motorunun uygun koşullarda çalışabilmesi için elektrik sistemi, pompa uyumluluğu, kuyu özellikleri ve motor soğutması birlikte değerlendirilmelidir.
- Motor ile hidrolik pompanın mekanik bağlantı uyumluluğunu doğrulayın.
- Pompanın ihtiyaç duyduğu gücün 26 kW motorla uyumlu olduğunu kontrol edin.
- 380V trifaze ve 50 Hz enerji altyapısını doğrulayın.
- 58 A anma akımına uygun motor koruma sistemi seçin.
- Is/In = 30 kalkış akımı oranını elektrik altyapısı tasarımında dikkate alın.
- Yıldız-üçgen bağlantı düzenini üreticinin bağlantı şemasına göre değerlendirin.
- Motor çevresinde yeterli soğutma suyu akışını sağlayın.
- Kuyu suyu sıcaklığını ve kum miktarını kontrol edin.
- Kablo kesitini motor akımına ve kablo uzunluğuna göre hesaplayın.
- 91,6 kg motor ağırlığını taşıma ve montaj planlamasında dikkate alın.
- Montaj ve elektrik bağlantılarını yetkin personele yaptırın.
Elektrik bağlantısı, motor koruma ayarları ve yol verme yöntemi üreticinin güncel motor etiketi ve bağlantı şemasına göre belirlenmelidir.
Alarko Yetkili Servis ve Teknik Destek
Alarko ALK 6" 35 HP dalgıç motoru için ürün seçimi, pompa uyumluluğu, servis ve yedek parça konularında Alarko yetkili servis desteğinden yararlanabilirsiniz.
Ürünün garanti süresi ve kapsamı, geçerli üretici garanti belgesi ve garanti şartlarına göre değerlendirilmelidir.
Uğur Bobinaj Güvencesiyle Alarko ALK 6" 35 HP Dalgıç Motoru
1987 yılından bu yana pompa, hidrofor, elektrik motorları ve teknik servis sektöründe faaliyet gösteren Uğur Bobinaj, müşterilerine ürün tedariği ve satış sonrası teknik destek hizmetleri sunmaktadır.
1995 yılından bu yana Alarko yetkili bayi ve servis deneyimiyle motor seçimi, hidrolik pompa uyumluluğu, elektriksel bağlantılar ve teknik servis konularında müşterilerine destek olmaktadır.
Alarko ALK 6" 35 HP – 26 kW 380V trifaze dalgıç motoru hakkında detaylı bilgi almak, mevcut pompanızla uyumluluğunu öğrenmek ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
Alarko Güvencesi ve Uğur Bobinaj Teknik Desteğiyle!
Teknik Bilgilendirme: Alarko ALK 6" 35 HP dalgıç motorunun 26 kW güç, %82 motor verimi, 0,85 güç faktörü, 58 A anma akımı, Is/In = 30 kalkış akımı oranı, 2.815 d/dak. dönüş hızı, 91,6 kg ağırlık, 1.165 mm motor uzunluğu, 28 kN eksenel yük ve Y/Ü bağlantı bilgileri Alarko üretici broşürüne göre hazırlanmıştır. Ürün yalnızca dalgıç motorudur. Hidrolik pompa, kontrol panosu, ilave kablo ve montaj aksesuarları ayrıca belirtilmedikçe ürün kapsamına dahil değildir. Kesin teknik özellikler, garanti koşulları ve kurulum talimatları üreticinin güncel belgelerine göre doğrulanmalıdır.
