Alarko | ALK 6'' | 40 HP | 30 kW | 380V | Trifaze Dalgıç Motoru

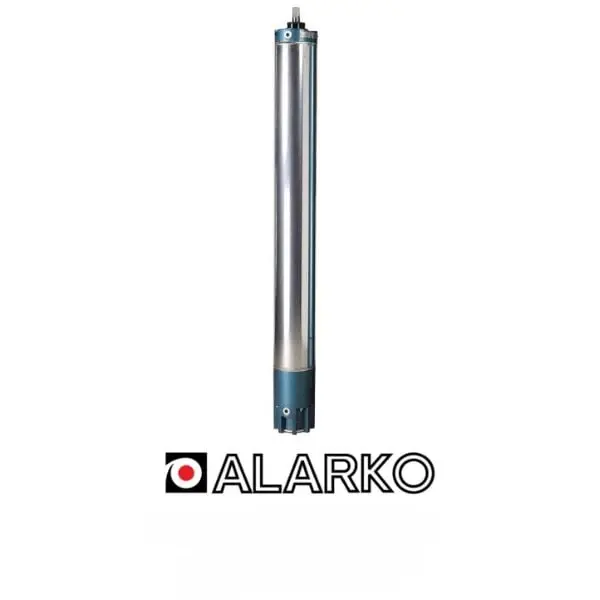

Alarko ALK 6" 40 HP Dalgıç Motoru Nedir?
Alarko ALK 6" 40 HP Dalgıç Motoru, derin kuyu su temin sistemlerinde kullanılan uyumlu hidrolik dalgıç pompalarını çalıştırmak amacıyla tasarlanmış, 30 kW gücünde, 380V trifaze elektrikle çalışan 6 inç sınıfı dalgıç motorudur.
40 HP motor gücü, %83 motor verimi, 0,84 güç faktörü ve 2.845 devir/dakika dönüş hızı, Alarko ALK 6" motorunun üretici kataloğunda belirtilen temel performans özellikleridir.
Alarko ALK motor serisi, su ile soğutulan ve yeniden sarılabilir stator yapısına sahip motor teknolojisiyle profesyonel derin kuyu uygulamaları için çözümler sunmaktadır.
304 paslanmaz sac motor gövdesi, motorun metalik dış yapısını oluşturur. Motorun farklı bölümlerinde karbon grafit, çelik, paslanmaz malzemeler ve mühendislik polimerleri kullanılmaktadır.
IP68 koruma sınıfı, motorun su altında çalışmaya yönelik koruma yapısını ifade eder. Bununla birlikte kuyu suyu sıcaklığı, su akışı ve motorun çalışma koşulları üreticinin belirttiği sınırlar içerisinde olmalıdır.
380V trifaze besleme, 66 amper anma akımı ve Y/Ü bağlantı yapısı, motor koruma, elektrik panosu ve yol verme sistemlerinin seçiminde değerlendirilmesi gereken temel teknik özelliklerdir.
Yalnızca Dalgıç Motoru
Alarko ALK 6" 40 HP, dalgıç pompa sisteminin motor bölümüdür. Hidrolik pompa grubu, ayrıca belirtilmedikçe ürün kapsamına dahil değildir.
Motor, mekanik bağlantısı ve güç ihtiyacı uyumlu olan dalgıç pompa grubuna dönme hareketi aktarır.
Su debisi, basma yüksekliği ve pompa kademe sayısı, kullanılacak hidrolik pompanın teknik özelliklerine bağlıdır. 40 HP motor gücü, tek başına belirli bir su basma kapasitesini ifade etmez.
Alarko ALK 6" 40 HP Elektriksel Teknik Özellikleri
Aşağıdaki tablo, Alarko ALK 6" 40 HP (30 kW) dalgıç motorunun üretici broşüründe belirtilen elektriksel teknik verilerini göstermektedir.
40 HP Motor Gücü ve %83 Verim
Alarko ALK 6" 40 HP, üretici kataloğunda 30 kW mekanik motor gücü ve %83 motor verimi ile tanımlanmaktadır.
66 amper anma akımı, motorun nominal çalışma koşulları için katalogda verilen akım değeridir. Kontrol panosu, kablo ve motor koruma ekipmanları seçilirken güncel motor etiketi esas alınmalıdır.
Is/In = 36, katalogda kalkış akımı ile anma akımı arasında belirtilen orandır. Bu değer, motorun kalkış sırasındaki elektriksel yükünün değerlendirilmesi açısından önemlidir.
0,84 güç faktörü, motorun elektriksel performansını değerlendirmede kullanılan teknik parametrelerden biridir.
2.845 d/dak. dönüş hızı, motorun nominal çalışma koşullarındaki katalog hız değeridir.
Yıldız/Üçgen (Y/Ü) Bağlantı Yapısı
Alarko ALK 6" 40 HP dalgıç motoru, üretici kataloğunda Y/Ü (Yıldız/Üçgen) bağlantı yapısıyla belirtilmiştir.
Uygun motor bağlantısı ve kontrol panosuyla yıldız-üçgen yol verme, motorun ilk çalıştırılması sırasında oluşan akımın azaltılması amacıyla uygulanabilir.
Bu yöntemin doğru uygulanabilmesi için motor bağlantı uçları, kontaktör sistemi, şebeke gerilimi ve üreticinin bağlantı şeması birlikte değerlendirilmelidir.
Önemli: Motorun Y/Ü bağlantılı olması tek başına elektrik bağlantı talimatı değildir. Motor koruma ve yol verme sistemi yetkin elektrik personeli tarafından üretici talimatlarına uygun şekilde belirlenmelidir.
Alarko ALK 6" 40 HP Motor Ölçüleri ve Mekanik Özellikleri
Motorun uzunluğu, ağırlığı ve eksenel yük kapasitesi; taşıma, montaj ve hidrolik pompa uyumluluğunda dikkate alınmalıdır.
304 Paslanmaz Sac Motor Gövdesi
Alarko ALK motor serisinin teknik malzeme tablosunda motor gövdesi 304 paslanmaz sac olarak belirtilmektedir.
Metalik dış gövde, su altında kullanım amacıyla tasarlanan motor yapısının önemli bileşenlerinden biridir.
1.275 mm motor uzunluğu ve 103 kg ağırlık, motorun nakliyesi, taşınması ve kuyuya indirilmesi sırasında dikkate alınmalıdır.
28 kN eksenel yük, motor ile uygun hidrolik pompanın mekanik uyumluluğunun değerlendirilmesinde önemli bir parametredir.
Alarko ALK 6" Motor Serisinin Öne Çıkan Özellikleri
01 | Yeniden Sarılabilir Stator
ALK motor serisinin üretici tarafından belirtilen yeniden sarılabilir stator yapısı.
02 | Su ile Soğutmalı Motor Teknolojisi
Su ile yağlanan ve soğutulan eksenel yataklara sahip motor tasarımı.
03 | NEMA Standartlarına Uygun Bağlantı
Uyumlu hidrolik pompalarla mekanik eşleştirme yapılmasına yönelik standart bağlantı yapısı.
04 | Termal Koruma İmkânı
PTC/PT100 gibi termal koruma elemanlarının kullanımına yönelik seri özellikleri.
05 | Yetkili Servis ve Teknik Destek
Alarko yetkili servis hizmetleri ve Uğur Bobinaj satış sonrası teknik desteği.
Alarko ALK 6" Dalgıç Motoru Çalışma ve Uygulama Limitleri
Alarko üretici broşüründe ALK 6" motor serisi için belirtilen genel çalışma ve uygulama limitleri aşağıdaki tabloda sunulmuştur.
| Uygulama Parametresi | Katalog Değeri |
|---|---|
| ALK 6" Seri Güç Aralığı | 5,5–50 HP |
| Saatte İzin Verilen Yol Verme Sayısı | 20 |
| 40 HP Motor Bağlantı Şekli | Y/Ü (Yıldız/Üçgen) |
| Koruma Sınıfı | IP68 |
| PTC Bağlantı Noktası | Standart |
| Besleme Gerilimi | 380V Trifaze |
| Frekans | 50 Hz |
| Çalışma Ortamı Sıcaklığı | 30°C |
| Minimum Soğutma Suyu Hızı | 16 cm/s |
| Suda İzin Verilen Maksimum Kum Miktarı | 45 g/m³ |
| Kuyu Çapı İçin Katalog Önerisi | Pompa çapı + minimum 2–3 inç |
Uygulama Notu: Yukarıdaki değerler ALK 6" serisinin genel çalışma bilgilerini içerir. Kuyuya uygunluk, hidrolik pompa seçimi, motor bağlantısı ve montaj şartları güncel üretici talimatları doğrultusunda değerlendirilmelidir.
Motor Soğutması ve Kuyu Uygunluğu
Alarko ALK 6" motor serisi için katalogdaki minimum soğutma suyu hızı 16 cm/s olarak belirtilmiştir.
Motor çevresinden yeterli su akışının sağlanması, motorun uygun soğutma koşullarında çalışması açısından önem taşır.
Üretici broşüründe 30°C çalışma ortamı sıcaklığı ve 45 g/m³ maksimum kum miktarı değerleri yer almaktadır.
Kuyu çapı, motorun kuyudaki yerleşimi, su sıcaklığı ve motor çevresindeki akış koşulları montaj öncesinde değerlendirilmelidir.
Alarko ALK 6" Motor Ana Parçaları ve Malzeme Özellikleri
Alarko ALK motor ailesinin üretici broşüründe belirtilen ana parça ve malzeme özellikleri aşağıdaki tabloda gösterilmiştir.
| Ana Parça | Malzeme |
|---|---|
| Üst Yatak Gövdesi | GG22 |
| Yatak Burcu | Karbon Grafit |
| Rotor Mili | X20Cr13 |
| Mil Burcu | St 37 (CrNi Kaplamalı) |
| Tahdit Yatağı | Poliamid (Naylon 6.6) |
| Eksenel Yatak Üst Parçası | Krom Kaplamalı Çelik |
| Eksenel Karbon Yatak | Paslanmaz Çelik |
| Miçel Yatak Pabucu | INOX |
| Miçel Yatak | Pik Döküm FG260 |
| Alt Yatak Gövdesi | GG22 |
| Membran Gövdesi | GG22 |
| Membran Lastiği | Kauçuk SHR 80 |
| Motor Gövdesi | 304 Paslanmaz Sac |
| Lastik Kapak | Kauçuk SHR 80 |
| Bobin Teli | PPC |
| Balans Halkası | Çelik Çekme Boru ST44 |
| Ayar Vidası | INOX |
Malzeme Notu: Yukarıdaki liste Alarko motor ailesinin genel malzeme tablosuna dayanmaktadır. Satışa sunulan motorun üretim varyantıyla parça eşleşmesi gerektiğinde üretici teyidi alınmalıdır.
Alarko ALK 6" 40 HP Dalgıç Motoru Kullanım Alanları
Alarko ALK 6" 40 HP dalgıç motoru, elektriksel ve mekanik uyumluluğu sağlanan hidrolik pompa gruplarıyla profesyonel su temini sistemlerinde kullanılabilir.
- Derin kuyu dalgıç pompa sistemleri
- Tarımsal sulama uygulamaları
- Profesyonel su transfer sistemleri
- Su deposu ve rezervuar besleme uygulamaları
- Endüstriyel su temini sistemleri
- Uyumlu 6 inç dalgıç pompa motor değişimleri
Doğru Motor Seçimi ve Güvenli Kurulum
Alarko ALK 6" 40 HP dalgıç motorunun güvenli ve uygun koşullarda çalışabilmesi için elektrik altyapısı, hidrolik pompa uyumluluğu, kuyu özellikleri ve motor soğutması birlikte değerlendirilmelidir.
- Motor ve hidrolik pompa arasındaki mekanik bağlantı uyumluluğunu doğrulayın.
- Pompanın ihtiyaç duyduğu gücün 30 kW motorla uyumlu olduğunu kontrol edin.
- 380V trifaze ve 50 Hz enerji altyapısını doğrulayın.
- 66 A anma akımına uygun motor koruma sistemi seçin.
- Is/In = 36 kalkış akımı oranını elektrik altyapısı tasarımında dikkate alın.
- Yıldız-üçgen bağlantı düzenini üretici şemasına göre değerlendirin.
- Motor çevresinde yeterli soğutma suyu akışını sağlayın.
- Kuyu suyunun sıcaklığını ve kum miktarını kontrol edin.
- Kablo kesitini motor akımı ve hat uzunluğuna göre hesaplayın.
- 103 kg motor ağırlığını taşıma ve kuyuya indirme planında dikkate alın.
- Montaj ve elektrik bağlantılarını yetkin personele yaptırın.
Elektrik bağlantıları, motor koruma ayarları ve yol verme yöntemi, üreticinin güncel motor etiketi ve bağlantı şemasına göre belirlenmelidir.
Alarko Yetkili Servis ve Teknik Destek
Alarko ALK 6" 40 HP dalgıç motoru için ürün seçimi, pompa uyumluluğu, teknik servis ve yedek parça konularında Alarko yetkili servis desteğinden yararlanabilirsiniz.
Ürünün garanti süresi ve kapsamı, geçerli üretici garanti belgesi ve garanti koşullarına göre değerlendirilmelidir.
Uğur Bobinaj Güvencesiyle Alarko ALK 6" 40 HP Dalgıç Motoru
1987 yılından bu yana pompa, hidrofor, elektrik motorları ve teknik servis sektöründe faaliyet gösteren Uğur Bobinaj, müşterilerine ürün tedariği ve satış sonrası teknik destek hizmetleri sunmaktadır.
1995 yılından bu yana Alarko yetkili bayi ve servis deneyimiyle motor seçimi, hidrolik pompa uyumluluğu, elektriksel bağlantılar ve teknik servis konularında müşterilerine destek olmaktadır.
Alarko ALK 6" 40 HP – 30 kW 380V trifaze dalgıç motoru hakkında detaylı bilgi almak, mevcut pompanızla uyumluluğunu öğrenmek ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
Alarko Güvencesi ve Uğur Bobinaj Teknik Desteğiyle!
Teknik Bilgilendirme: Alarko ALK 6" 40 HP dalgıç motorunun 30 kW güç, %83 motor verimi, 0,84 güç faktörü, 66 A anma akımı, Is/In = 36 kalkış akımı oranı, 2.845 d/dak. dönüş hızı, 103 kg ağırlık, 1.275 mm motor uzunluğu, 28 kN eksenel yük ve Y/Ü bağlantı bilgileri Alarko üretici broşürüne göre hazırlanmıştır. Ürün yalnızca dalgıç motorudur. Hidrolik pompa, kontrol panosu, ilave kablo ve montaj aksesuarları ayrıca belirtilmedikçe ürün kapsamına dahil değildir. Kesin teknik özellikler, bağlantı şekli, garanti koşulları ve kurulum talimatları üreticinin güncel belgelerine göre doğrulanmalıdır.
