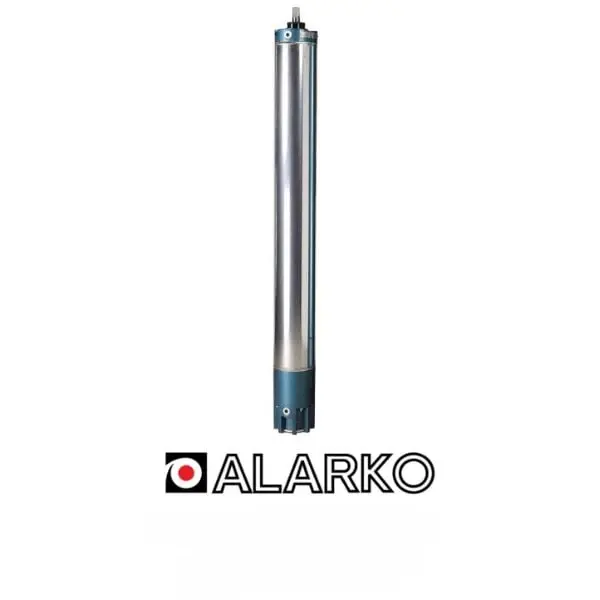

Alarko | ALK 6'' | 50 HP | 37 kW | 380V | Trifaze Dalgıç Motoru

Yalnızca Dalgıç Motoru

Alarko ALK 6" 50 HP, dalgıç pompa sisteminin motor bölümüdür. Hidrolik pompa grubu, ayrıca belirtilmedikçe ürün kapsamına dahil değildir.

Motor, mekanik bağlantısı ve güç ihtiyacı uyumlu olan hidrolik pompa grubuna dönme hareketi aktarır.

Su debisi, basma yüksekliği ve pompa kademe sayısı, motorla birlikte kullanılacak hidrolik pompanın teknik özelliklerine bağlıdır. 50 HP motor gücü, tek başına belirli bir su basma kapasitesi anlamına gelmez.

50 HP Motor Gücü ve %81 Verim

Alarko ALK 6" 50 HP, üretici kataloğunda 37 kW mekanik motor gücü ve %81 motor verimi ile belirtilmiştir.

81 amper anma akımı, motorun nominal çalışma koşullarındaki katalog akım değeridir. Motor koruma panosu ve elektrik kablosu seçilirken güncel motor etiketi esas alınmalıdır.

0,85 güç faktörü, motorun elektriksel performansını değerlendirmede kullanılan teknik parametrelerden biridir.

2.822 d/dak. dönüş hızı, katalogda belirtilen nominal motor hızıdır.

Kalkış akımı oranı: Katalogdaki 50 HP satırında Is/In alanı 0 olarak görünmektedir. Bu ifade teknik açıdan doğrulanmadan motorun gerçek kalkış akımı olarak kullanılmamalıdır. Pano seçimi için üretici teyidi alınmalıdır.

Yıldız/Üçgen (Y/Ü) Bağlantı Yapısı

Alarko ALK 6" 50 HP dalgıç motoru, üretici kataloğunda Y/Ü (Yıldız/Üçgen) bağlantı yapısıyla belirtilmektedir.

Uygun motor bağlantısı ve kontrol panosuyla yıldız-üçgen yol verme, motorun ilk çalıştırılması sırasında oluşan akımın azaltılması amacıyla değerlendirilebilir.

Bu yöntemin uygunluğu belirlenirken motorun bağlantı uçları, şebeke gerilimi, kontaktör yapısı ve üreticinin motor bağlantı şeması kontrol edilmelidir.

Önemli: Yıldız-üçgen bağlantısı, motorun güncel bağlantı şemasına göre uygulanmalıdır. Kontaktör ve koruma ayarları yetkin elektrik personeli tarafından yapılmalıdır.

304 Paslanmaz Sac Motor Gövdesi

Alarko ALK motor serisinin malzeme tablosunda motor gövdesi 304 paslanmaz sac olarak belirtilmiştir.

Metalik dış gövde, motorun su altında kullanıma yönelik tasarımının önemli bileşenlerinden biridir.

1.365 mm motor uzunluğu ve 113 kg ağırlık, nakliye, taşıma, kuyuya indirme ve montaj işlemlerinde dikkate alınmalıdır.

28 kN eksenel yük, motor ile uygun hidrolik pompa grubunun mekanik uyumluluğunda değerlendirilmesi gereken özelliklerden biridir.

01 | Yeniden Sarılabilir Stator
Alarko ALK motor serisinin yeniden sarılabilir stator tasarımı.

02 | Su ile Soğutmalı Motor Teknolojisi
Su ile yağlanan ve soğutulan eksenel yataklara sahip motor yapısı.

03 | NEMA Standartlarına Uygun Bağlantı
Uyumlu hidrolik pompa gruplarıyla mekanik bağlantıya yönelik standart yapı.

04 | Termal Koruma İmkânı
PTC ve PT100 gibi termal koruma elemanlarının kullanımına yönelik seri özellikleri.

05 | Yetkili Servis ve Teknik Destek
Alarko yetkili servis hizmetleri ve Uğur Bobinaj satış sonrası teknik desteği.

Motor Soğutması ve Kuyu Uygunluğu

Alarko ALK 6" motor serisinin katalogdaki minimum soğutma suyu hızı 16 cm/s olarak belirtilmektedir.

Motor çevresinden yeterli su akışının sağlanması, uygun motor soğutması açısından önemlidir.

Katalogda ayrıca 30°C çalışma ortamı sıcaklığı ve 45 g/m³ maksimum kum miktarı değerleri belirtilmiştir.

Kuyu çapı, motorun kuyudaki yerleşimi, su sıcaklığı ve motor çevresindeki soğutma akışı, kurulum öncesinde değerlendirilmelidir.

• Derin kuyu dalgıç pompa sistemleri
• Profesyonel tarımsal sulama uygulamaları
• Yüksek motor gücü gerektiren uygun su transfer sistemleri
• Su deposu ve rezervuar besleme uygulamaları
• Endüstriyel su temini sistemleri
• Uyumlu 6 inç dalgıç pompa motor değişimleri

Doğru Motor Seçimi ve Güvenli Kurulum

Alarko ALK 6" 50 HP dalgıç motorunun uygun çalışma şartlarında kullanılabilmesi için motor, hidrolik pompa, elektrik altyapısı ve kuyu koşullarının birlikte değerlendirilmesi gerekir.

• Motor ve hidrolik pompanın mekanik bağlantı uyumluluğunu doğrulayın.
• Pompanın ihtiyaç duyduğu gücün 37 kW motorla uyumlu olduğunu kontrol edin.
• 380V trifaze ve 50 Hz enerji altyapısını doğrulayın.
• 81 A anma akımına uygun motor koruma sistemi seçin.
• Kalkış akımı oranını üretici teknik biriminden teyit edin.
• Yıldız-üçgen yol verme sistemini motor bağlantı şemasına göre değerlendirin.
• Motor çevresinde yeterli soğutma suyu akışını sağlayın.
• Kuyu suyu sıcaklığını ve kum miktarını kontrol edin.
• Kablo kesitini motor akımı ve kablo uzunluğuna göre hesaplayın.
• 113 kg motor ağırlığını taşıma ve kuyuya indirme işlemlerinde dikkate alın.
• Montaj ve elektrik bağlantılarını yetkin personele yaptırın.

Motor koruma ayarları, elektrik bağlantısı ve yol verme yöntemi, üreticinin güncel motor etiketi ve bağlantı şemasına göre belirlenmelidir.

Alarko Yetkili Servis ve Teknik Destek

Alarko ALK 6" 50 HP dalgıç motoru için motor seçimi, pompa uyumluluğu, teknik servis ve yedek parça süreçlerinde Alarko yetkili servis desteğinden yararlanabilirsiniz.

Garanti süresi ve kapsamı, ürünün geçerli garanti belgesine ve üreticinin garanti şartlarına göre değerlendirilmelidir.

Uğur Bobinaj Güvencesiyle Alarko ALK 6" 50 HP Dalgıç Motoru

1987 yılından bu yana pompa, hidrofor, elektrik motorları ve teknik servis sektöründe faaliyet gösteren Uğur Bobinaj, müşterilerine ürün tedariği ve satış sonrası teknik destek hizmetleri sunmaktadır.

1995 yılından bu yana Alarko yetkili bayi ve servis deneyimiyle motor seçimi, hidrolik pompa uyumluluğu, elektriksel bağlantılar ve teknik servis konularında müşterilerine destek olmaktadır.

Alarko ALK 6" 50 HP – 37 kW 380V trifaze dalgıç motoru hakkında detaylı bilgi almak, mevcut pompanızla uyumluluğunu öğrenmek ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
