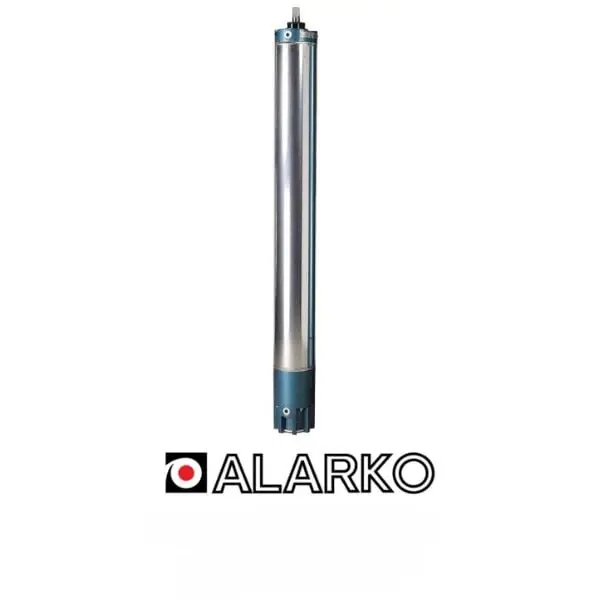

Alarko | ALK 6'' | 7,5 HP | 5,5 kW | 380V | Trifaze Dalgıç Motoru
Alarko ALK 6" 7,5 HP Dalgıç Motoru Nedir?
Alarko ALK 6" 7,5 HP Dalgıç Motoru, derin kuyu su temin sistemlerinde kullanılan uyumlu hidrolik dalgıç pompalarını çalıştırmak amacıyla tasarlanmış, 5,5 kW gücünde, 380V trifaze elektrikle çalışan 6 inç sınıfı dalgıç motorudur.
7,5 HP motor gücü, %78 motor verimi, 0,84 güç faktörü ve 2.880 devir/dakika dönüş hızı, Alarko ALK 6" motorunun üretici kataloğunda belirtilen temel elektriksel performans özellikleridir.
Alarko ALK motor serisi, su soğutmalı ve yeniden sarılabilir stator yapısıyla profesyonel derin kuyu uygulamaları için tasarlanmış motor seçenekleri sunmaktadır.
304 paslanmaz sac motor gövdesi, motorun metalik dış yapısını oluşturmaktadır. Seri malzeme tablosunda karbon grafit, çelik, paslanmaz malzemeler ve mühendislik polimerleri de belirtilmektedir.
IP68 koruma sınıfı, motorun su altında kullanıma yönelik koruma yapısını ifade etmektedir. Uygun çalışma için üreticinin belirlediği su sıcaklığı, soğutma ve kuyu koşullarına uyulmalıdır.
380V trifaze besleme, 13 amper anma akımı ve yıldız (Y) sarım şekli, elektrik panosu ve motor koruma sistemi seçiminde değerlendirilmesi gereken teknik özelliklerdir.
Yalnızca Dalgıç Motoru
Alarko ALK 6" 7,5 HP, dalgıç pompa sisteminin motor bölümüdür. Hidrolik pompa grubu, ayrıca belirtilmedikçe ürün kapsamına dahil değildir.
Motor, mekanik bağlantısı ve güç ihtiyacı uyumlu olan dalgıç pompa grubuna dönme hareketi aktarır.
Su debisi, basma yüksekliği ve pompa kademe sayısı, motorla birlikte kullanılacak hidrolik pompanın teknik özelliklerine bağlıdır. 7,5 HP motor gücü, tek başına belirli bir su basma kapasitesini ifade etmez.
Alarko ALK 6" 7,5 HP Elektriksel Teknik Özellikleri
Aşağıdaki tablo, Alarko ALK 6" 7,5 HP (5,5 kW) dalgıç motorunun üretici broşüründe belirtilen elektriksel teknik verilerini göstermektedir.
7,5 HP Motor Gücü ve %78 Verim
Alarko ALK 6" 7,5 HP, üretici kataloğunda 5,5 kW mekanik motor gücü ve %78 motor verimi ile belirtilmiştir.
13 amper anma akımı, motorun nominal çalışma koşullarındaki katalog değeridir. Elektrik panosu, kablo ve koruma ekipmanları seçilirken güncel motor etiketi esas alınmalıdır.
Is/In = 8, katalogdaki kalkış akımı oranını ifade eder. Motorun yol verme sistemi, elektrik altyapısı ve koruma ekipmanları belirlenirken bu veri üretici dokümanlarıyla birlikte değerlendirilmelidir.
0,84 güç faktörü, motorun elektriksel performansını değerlendirmek için kullanılan temel parametrelerden biridir.
2.880 d/dak. dönüş hızı, motorun katalogda belirtilen nominal çalışma hızıdır.
Yıldız (Y) Sarım Yapısı
Alarko ALK 6" 7,5 HP dalgıç motoru, üretici kataloğunda Y (Yıldız) sarım şekliyle belirtilmektedir.
Motorun yıldız sarım yapısı elektrik bağlantısı ve uygun yol verme sisteminin belirlenmesi açısından önemli bir teknik bilgidir.
Önemli: Sarım şeklinin yıldız olması, motorun her bağlantı yöntemiyle çalıştırılabileceği anlamına gelmez. Bağlantı uçları ve yol verme yöntemi üreticinin güncel bağlantı şemasına göre doğrulanmalıdır.
Alarko ALK 6" 7,5 HP Motor Ölçüleri ve Mekanik Özellikleri
Motorun uzunluğu, ağırlığı ve eksenel yük kapasitesi; nakliye, kuyuya indirme ve uygun hidrolik pompayla eşleştirme açısından önem taşır.
304 Paslanmaz Sac Motor Gövdesi
Alarko ALK motor ailesinin malzeme tablosunda motor gövdesi 304 paslanmaz sac olarak belirtilmektedir.
Motorun metalik dış gövdesi, su altında çalışmaya yönelik tasarımının önemli bileşenlerinden biridir.
735 mm motor uzunluğu ve 46,2 kg ağırlık, nakliye, taşıma ve kuyuya indirme işlemlerinde dikkate alınması gereken mekanik değerlerdir.
22 kN eksenel yük, uygun hidrolik pompayla motorun mekanik eşleştirilmesinde değerlendirilmesi gereken önemli parametrelerden biridir.
Alarko ALK 6" Motor Serisinin Öne Çıkan Özellikleri
01 | Yeniden Sarılabilir Stator
ALK motor serisinin servis ve bakım süreçlerinde değerlendirilmek üzere tasarlanmış, yeniden sarılabilir stator yapısı.
02 | Su ile Soğutmalı Motor Sistemi
Su ile yağlanan ve soğutulan eksenel yataklara sahip motor teknolojisi.
03 | NEMA Standartlarına Uygun Pompa Bağlantısı
Uyumlu hidrolik dalgıç pompalarla mekanik bağlantıya yönelik standart yapı.
04 | Termal Koruma İmkânı
Motor serisinde PTC/PT100 gibi termal koruma elemanlarının kullanımına yönelik tasarım özellikleri.
05 | Yetkili Servis ve Teknik Destek
Alarko yetkili servis hizmetleri ve Uğur Bobinaj satış sonrası teknik desteği.
Alarko ALK 6" Dalgıç Motoru Çalışma ve Uygulama Limitleri
Alarko üretici broşüründe ALK 6" motor serisi için belirtilen genel çalışma ve uygulama limitleri aşağıdaki tabloda sunulmuştur.
| Uygulama Parametresi | Katalog Değeri |
|---|---|
| ALK 6" Seri Güç Aralığı | 5,5–50 HP |
| Saatte İzin Verilen Yol Verme Sayısı | 20 |
| 7,5 HP Motor Sarım Şekli | Y (Yıldız) |
| Koruma Sınıfı | IP68 |
| PTC Bağlantı Noktası | Standart |
| Besleme Gerilimi | 380V Trifaze |
| Frekans | 50 Hz |
| Çalışma Ortamı Sıcaklığı | 30°C |
| Minimum Soğutma Suyu Hızı | 16 cm/s |
| Suda İzin Verilen Maksimum Kum Miktarı | 45 g/m³ |
| Kuyu Çapı | Pompa ve soğutma koşullarına uygun |
Uygulama Notu: Bu değerler ALK 6" motor serisinin genel uygulama bilgilerini içermektedir. Motorun yerleştirileceği kuyu ve kullanılacak hidrolik pompa, güncel üretici talimatları doğrultusunda değerlendirilmelidir.
Motor Soğutması ve Kuyu Uygunluğu
Alarko ALK 6" motor serisi için katalogdaki minimum soğutma suyu hızı 16 cm/s olarak belirtilmiştir.
Motor çevresinden yeterli su akışının sağlanması, motorun uygun soğutma şartlarında çalışabilmesi için önemlidir.
Standart uygulama koşullarında 30°C çalışma ortamı sıcaklığı ve 45 g/m³ maksimum kum miktarı değerleri bulunmaktadır.
Kuyu çapı, motorun montaj konumu, kuyu suyu sıcaklığı ve motor çevresindeki akış hızı, kurulum öncesinde kontrol edilmelidir.
Alarko ALK 6" Motor Ana Parçaları ve Malzeme Özellikleri
Alarko üretici broşüründe yer alan motor ailesinin ana parça ve malzeme özellikleri aşağıdaki tabloda gösterilmiştir.
| Ana Parça | Malzeme |
|---|---|
| Üst Yatak Gövdesi | GG22 |
| Yatak Burcu | Karbon Grafit |
| Rotor Mili | X20Cr13 |
| Mil Burcu | St 37 (CrNi Kaplamalı) |
| Tahdit Yatağı | Poliamid (Naylon 6.6) |
| Eksenel Yatak Üst Parçası | Krom Kaplamalı Çelik |
| Eksenel Karbon Yatak | Paslanmaz Çelik |
| Miçel Yatak Pabucu | INOX |
| Miçel Yatak | Pik Döküm FG260 |
| Alt Yatak Gövdesi | GG22 |
| Membran Gövdesi | GG22 |
| Membran Lastiği | Kauçuk SHR 80 |
| Motor Gövdesi | 304 Paslanmaz Sac |
| Lastik Kapak | Kauçuk SHR 80 |
| Bobin Teli | PPC |
| Balans Halkası | Çelik Çekme Boru ST44 |
| Ayar Vidası | INOX |
Malzeme Notu: Yukarıdaki bilgiler Alarko motor ailesinin genel malzeme tablosuna dayanmaktadır. Motorun tam üretim varyantıyla malzeme eşleşmesi gerektiğinde üretici teyidi alınmalıdır.
Alarko ALK 6" 7,5 HP Dalgıç Motoru Kullanım Alanları
Alarko ALK 6" 7,5 HP dalgıç motoru, mekanik ve elektriksel uyumluluğu sağlanan hidrolik dalgıç pompa gruplarıyla profesyonel su temini uygulamalarında kullanılabilir.
- Derin kuyu dalgıç pompa sistemleri
- Tarımsal sulama uygulamaları
- Bahçe ve arazi sulama sistemleri
- Su deposu ve rezervuar besleme uygulamaları
- Uygun endüstriyel su temini sistemleri
- Uyumlu 6 inç dalgıç pompa motor değişimleri
Doğru Motor Seçimi ve Güvenli Kurulum
Alarko ALK 6" 7,5 HP dalgıç motorunun uygun şekilde çalışabilmesi için elektrik altyapısı, hidrolik pompa uyumluluğu, kuyu koşulları ve motor soğutması birlikte değerlendirilmelidir.
- Motor ile hidrolik pompanın mekanik bağlantı uyumluluğunu doğrulayın.
- Pompanın güç ihtiyacının 5,5 kW motorla uyumlu olduğunu kontrol edin.
- 380V trifaze ve 50 Hz elektrik altyapısını doğrulayın.
- 13 A anma akımını motor koruma sisteminin seçiminde dikkate alın.
- Katalogdaki Is/In = 8 değerini yol verme sistemi tasarımında değerlendirin.
- Yıldız sarım bağlantısını üreticinin güncel şemasına göre doğrulayın.
- Motor çevresinde yeterli soğutma suyu akışını sağlayın.
- Kuyu suyu sıcaklığını ve kum miktarını kontrol edin.
- Kablo kesitini motor akımı ve hat uzunluğuna göre hesaplayın.
- 46,2 kg motor ağırlığını taşıma ve montaj sırasında dikkate alın.
- Montaj ve elektrik bağlantılarını yetkin personele yaptırın.
Motor koruma ayarları, yol verme yöntemi ve elektrik bağlantıları üreticinin güncel motor etiketi ve bağlantı şemasına göre yapılmalıdır.
Alarko Yetkili Servis ve Teknik Destek
Alarko ALK 6" 7,5 HP dalgıç motoru için motor seçimi, hidrolik pompa uyumluluğu, teknik servis ve yedek parça konularında destek alabilirsiniz.
Alarko yetkili servis hizmetleri sayesinde ürünün kullanımına ve bakımına ilişkin teknik süreçlerde profesyonel destek sağlanabilir.
Garanti süresi ve kapsamı, ürünün geçerli garanti belgesine ve üretici garanti şartlarına göre değerlendirilmelidir.
Uğur Bobinaj Güvencesiyle Alarko ALK 6" 7,5 HP Dalgıç Motoru
1987 yılından bu yana pompa, hidrofor, elektrik motorları ve teknik servis sektöründe faaliyet gösteren Uğur Bobinaj, müşterilerine ürün tedariği ve satış sonrası teknik destek hizmetleri sunmaktadır.
1995 yılından bu yana Alarko yetkili bayi ve servis deneyimiyle motor seçimi, hidrolik pompa uyumluluğu, elektriksel bağlantılar ve teknik servis konularında müşterilerine destek olmaktadır.
Alarko ALK 6" 7,5 HP – 5,5 kW 380V trifaze dalgıç motoru hakkında detaylı bilgi almak, mevcut pompanızla uyumluluğunu öğrenmek ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
Alarko Güvencesi ve Uğur Bobinaj Teknik Desteğiyle!
Teknik Bilgilendirme: Alarko ALK 6" 7,5 HP dalgıç motorunun 5,5 kW gücü, %78 motor verimi, 0,84 güç faktörü, 13 A anma akımı, Is/In = 8 katalog değeri, 2.880 d/dak. dönüş hızı, 46,2 kg ağırlığı, 735 mm motor uzunluğu, 22 kN eksenel yük ve yıldız (Y) sarım bilgileri Alarko üretici broşürüne göre hazırlanmıştır. Ürün yalnızca dalgıç motorudur. Hidrolik pompa, kontrol panosu, ilave kablo ve montaj aksesuarları ayrıca belirtilmedikçe ürün kapsamına dahil değildir. Kesin teknik özellikler, garanti koşulları ve kurulum talimatları üreticinin güncel belgelerine göre doğrulanmalıdır.
