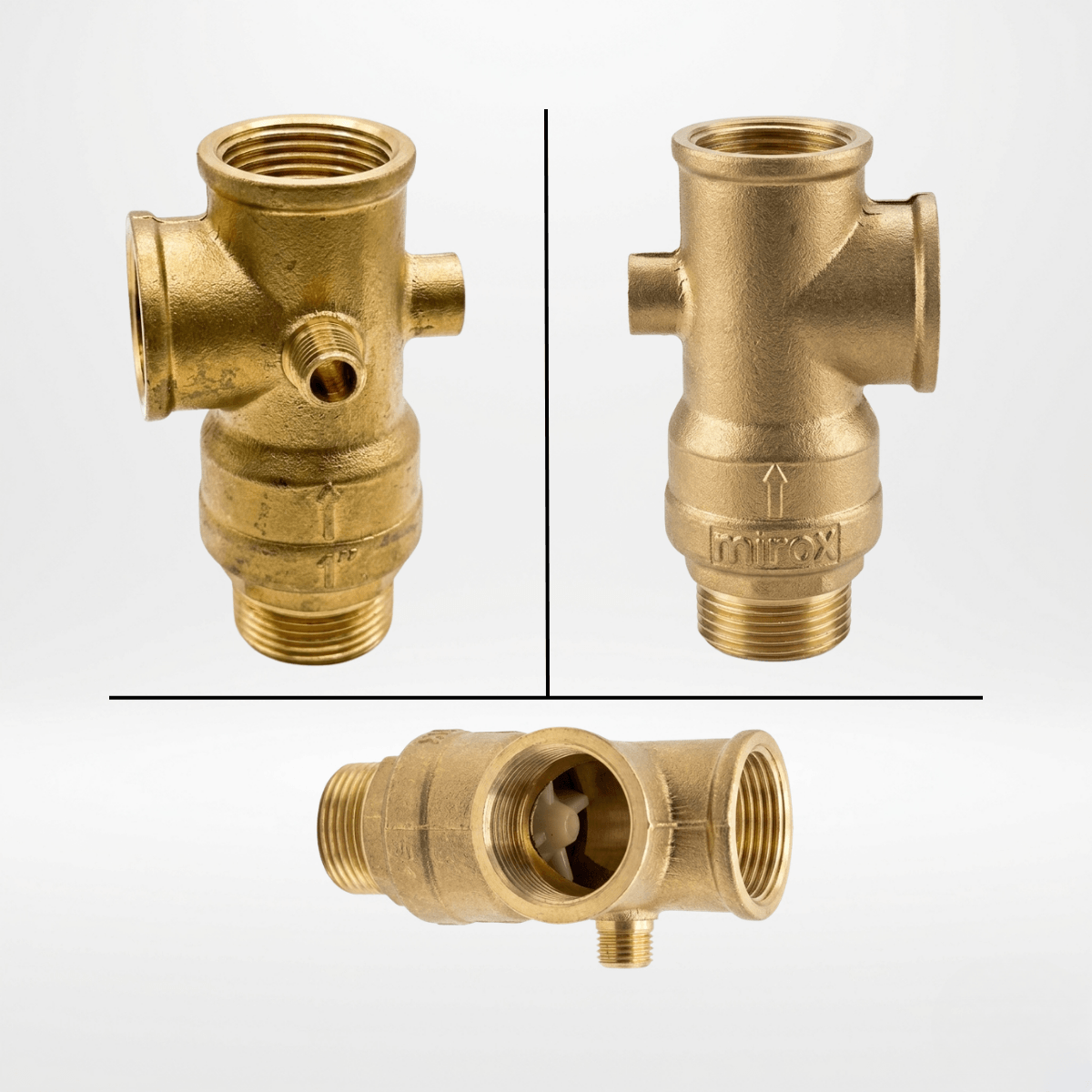

Mirox Beşyollu Çekvalf (Paslanmaz Rekorlu) | 1” Hidrofor Bağlantı Elemanı
Mirox Beşyollu Çekvalf
1 İnç | Paslanmaz Rekorlu | Pirinç Gövde | PN10
Mirox beşyollu çekvalf; hidrofor tesisatındaki pompa, basınç tankı, manometre, basınç şalteri ve su hattı bağlantılarının düzenli şekilde bir araya getirilmesine yardımcı olan kompakt bir bağlantı elemanıdır.
Hidrofor sistemlerinde birden fazla bağlantıyı tek gövdede toplayarak tesisat düzenini sadeleştirmeye yardımcı olur.
Pirinç gövde ve paslanmaz çelik rekor yapısıyla uygun koşullarda dayanıklı bağlantı çözümü sunar.
Mirox Beşyollu Çekvalf Nedir?
Mirox Beşyollu Çekvalf (Paslanmaz Rekorlu), mini hidrofor ve pompa sistemlerinde kullanılmak üzere tasarlanmış, entegre çekvalf mekanizmasına sahip çok bağlantılı bir tesisat elemanıdır.
Klasik hidrofor tesisatlarında pompa, basınç tankı, manometre ve basınç şalteri bağlantıları için farklı bağlantı parçaları kullanılabilir.
Mirox beşyollu çekvalf, bu bağlantıların uygun bir düzen içerisinde tek gövdede toplanmasına yardımcı olarak tesisat karmaşıklığını azaltır ve montajı kolaylaştırır.
Sarı pirinç gövdesi, su tesisatlarında kullanılan dayanıklı metal bağlantı yapısı sunarken, paslanmaz çelik rekoru bağlantı işlemlerini kolaylaştırır.
Gövde içerisine entegre edilmiş çekvalf sistemi, suyun ters yönde akışını engellemeye yardımcı olur. Bu özellik, uygun pompa tesisatlarında suyun istenmeyen yönde geri dönmesini önlemek için önemlidir.
1 inç nominal bağlantısı ve 92 mm olarak belirtilen kompakt boyutu sayesinde özellikle küçük hidrofor sistemleri ve dar montaj alanlarında pratik bir bağlantı alternatifidir.
Teknik Özellikler
Teknik not: PN10, belirtilen nominal basınç sınıfıdır. Gerçek izin verilen çalışma basıncı sıcaklık ve üretici koşullarına bağlı olabilir. EN 12266 uygunluğu ve varsa TSE belgesi ürünün resmi teknik dokümanından doğrulanmalıdır.
Öne Çıkan Teknik Değerler
Beşyollu Bağlantı Sistemi Ne İşe Yarar?
Beşyollu bağlantı elemanı, hidrofor sisteminin farklı parçalarını uygun bağlantı noktalarında birleştirmek için kullanılır.
Pompa Bağlantısı
Pompanın basınçlı su çıkışının bağlantısı.
Basınç Tankı
Hidrofor basınç tankının bağlantısı.
Manometre
Tesisat basıncının görüntülenmesi için.
Basınç Şalteri
Otomatik açma ve kapama kontrolü için.
Su Tesisatı
Sistemin basınçlı su hattına bağlantısı.
Bağlantı noktalarının konumu ve her bir çıkışın diş ölçüsü ürünün teknik çizimine göre kontrol edilmelidir.
Entegre Çekvalf Sistemi Nasıl Çalışır?
Çekvalf, suyun belirlenen yönde geçmesine izin veren, ters yöndeki akışı ise engellemeye yardımcı olan bir tesisat elemanıdır.
Pompa durduğunda sistemde oluşabilecek ters akışın sınırlandırılmasına yardımcı olur. Böylece suyun istenmeyen yönde geri dönmesi azaltılabilir.
Mirox beşyollu çekvalf, çekvalf ve bağlantı işlevlerini tek gövdede bir araya getirerek hidrofor tesisatında kompakt bir çözüm sunar.
Doğru yönde monte edilmiş ve uygun koşullarda çalışan çekvalf, ters akış kaynaklı problemlerin azaltılmasına yardımcı olabilir.
Çekvalf tek başına hidrofor basıncını sabitlemez, su darbesini tamamen ortadan kaldırmaz veya pompayı elektriksel arızalara karşı korumaz. Bu işlevler için uygun basınç tankı, kontrol ve koruma ekipmanları kullanılmalıdır.
Pirinç Gövde ve Paslanmaz Rekorlu Tasarım
Sarı pirinç gövde, su tesisatlarında kullanılan metal bağlantı elemanlarına uygun dayanıklı bir yapı sunar.
Paslanmaz çelik rekor, uygun bağlantı noktalarında montaj ve sökme işlemlerini kolaylaştıran bir bağlantı çözümüdür.
Bu malzeme kombinasyonu, uygun akışkan ve ortam koşullarında korozyona karşı dayanımı destekler.
Kompakt ölçüleri sayesinde cihaz, özellikle küçük hidrofor gruplarında ve montaj alanının sınırlı olduğu tesisatlarda kullanılabilir.
Mirox Beşyollu Çekvalfin Avantajları
Kompakt Tasarım
Çoklu bağlantı noktalarını tek gövdede toplayarak tesisat düzenini sadeleştirir.
Entegre Çekvalf
Suyun ters yöndeki akışını sınırlandırmaya yardımcı olan kontrol mekanizması.
Paslanmaz Rekor
Uygun tesisatlarda pratik bağlantı ve sökme işlemlerini kolaylaştıran yapı.
Pirinç Gövde
Uygun kullanım koşullarında dayanıklı ve uzun süreli tesisat bağlantısı.
Kullanım Alanları
✓ Mini hidrofor sistemleri
✓ Evsel basınçlı su tesisatları
✓ Müstakil ev ve apartman daireleri
✓ Küçük ölçekli ticari hidrofor sistemleri
✓ Basınç tanklı pompa tesisatları
✓ Uygun dar alan hidrofor uygulamaları
Montaj ve Kullanımda Dikkat Edilmesi Gerekenler
Basınç Tahliyesi: Montaj öncesinde sistem durdurulmalı, elektrik bağlantısı güvenli şekilde kesilmeli ve tesisat basıncı tahliye edilmelidir.
Akış Yönü: Çekvalf mekanizmasının doğru çalışabilmesi için ürün üzerindeki akış yönüne dikkat edilmelidir.
Bağlantı Ölçüleri: Ana bağlantı ve yardımcı çıkışların diş ölçüleri kullanılacak manometre, basınç şalteri ve tesisat parçalarıyla uyumlu olmalıdır.
Sızdırmazlık: Bağlantılarda uygun sızdırmazlık malzemeleri kullanılmalı ve kurulum sonrasında kaçak kontrolü yapılmalıdır.
Basınç Sınırları: Sistem basıncı ürünün, tankın ve diğer tesisat bileşenlerinin izin verilen çalışma değerlerini aşmamalıdır.
İlk Çalıştırma: Bağlantılar tamamlandıktan sonra sistem kontrollü şekilde devreye alınmalı; sızıntı, akış yönü ve basınç davranışı kontrol edilmelidir.
Uğur Bobinaj Güvencesiyle Satış ve Teknik Destek
Uğur Bobinaj, 1987 yılından bu yana hidrofor sistemleri, dalgıç pompalar, elektrik motorları ve pompa bağlantı ekipmanları alanında müşterilerine ürün ve teknik destek hizmetleri sunmaktadır.
Mirox Beşyollu Çekvalf (Paslanmaz Rekorlu), mini hidrofor sistemlerinde birden fazla bağlantıyı kompakt bir gövdede bir araya getiren kullanışlı bir tesisat ekipmanıdır.
Hidrofor pompanıza uygun bağlantı elemanı seçimi, basınç şalteri ve manometre uyumluluğu, bağlantı ölçüleri ve sistem kurulumu hakkında deneyimli ekibimizden teknik destek alabilirsiniz.
