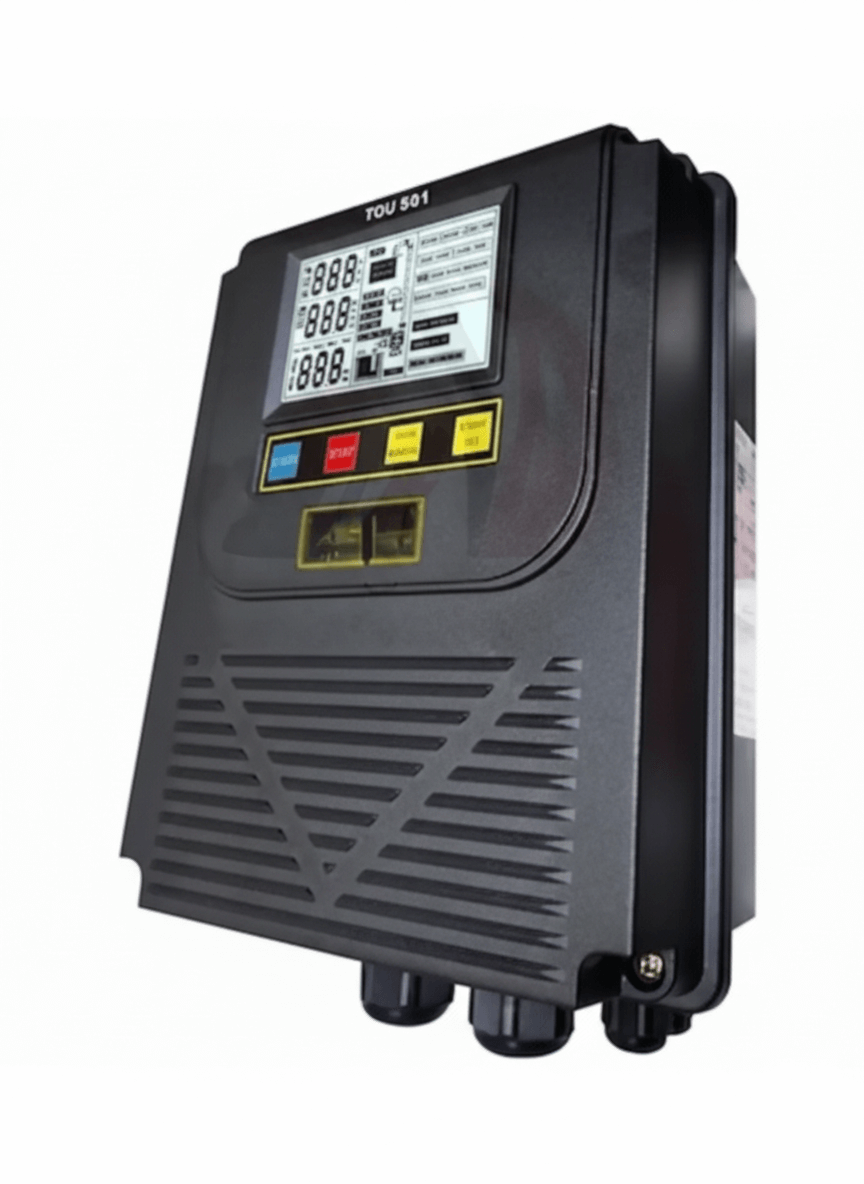

Su Bitince Duran 7,5 -10 Hp Trifaze Dalgıç Pompa Koruma ve Kontrol Panosu
EPC 7,5–10 HP Trifaze Dalgıç Pompa Koruma Panosu Nedir?
EPC 7,5–10 HP 380V Trifaze Dalgıç Pompa Koruma ve Kontrol Panosu, üç fazlı elektrik beslemesiyle çalışan uygun dalgıç pompa motorlarının çalıştırılması, izlenmesi ve belirli çalışma risklerine karşı korunması amacıyla geliştirilmiş dijital motor kontrol sistemidir.
7,5–10 HP (yaklaşık 5,5–7,5 kW) motor güç aralığındaki uygun trifaze pompalar için sunulan bu pano, derin kuyu uygulamalarında, tarımsal sulama sistemlerinde ve çeşitli su transferi tesisatlarında kullanılabilir.
Ürün üzerinde bulunan dijital gösterge ve kontrol tuşları, pompanın elektriksel çalışma durumunun takip edilmesini ve uygun kontrol işlemlerinin gerçekleştirilmesini kolaylaştırır.
Ürünün en önemli özelliklerinden biri, susuz çalışmayı algılamaya yönelik akım ve motor yükü takip sistemidir. Uygun bağlantı ve koruma ayarlarıyla su yetersizliğinde pompayı otomatik olarak durdurmaya yardımcı olur.
Böylece pompa ve motorun susuz çalışma nedeniyle karşılaşabileceği mekanik ve elektriksel hasar risklerinin azaltılması hedeflenir.
Su Bittiğinde Pompayı Otomatik Durdurmaya Yardımcı Olur
Derin kuyu pompalarında su seviyesinin düşmesi, pompanın yeterli miktarda su alamamasına ve susuz çalışmasına neden olabilir.
Pompanın susuz çalışmaya devam etmesi, hidrolik bileşenlerde aşınma ve motor grubunda ciddi arızalara yol açabilir.
EPC akıllı pompa kontrol panosu, motorun çalışma akımını ve yük karakteristiğini izlemeye yönelik koruma yöntemiyle su yetersizliğini algılamayı hedefler.
Koruma eşikleri doğru ayarlandığında ve motorun çalışma özellikleri uygun olduğunda sistem, pompayı durdurarak susuz çalışma kaynaklı hasar riskini azaltmaya yardımcı olur.
Seviye Elektrodu veya Flatör Gerektirmeyen Koruma
Geleneksel pompa kontrol sistemlerinde su seviyesinin izlenmesi için seviye elektrodu veya flatör kullanılması gerekebilir.
EPC için belirtilen akım ve motor çalışma karakteristiğine dayalı kuru çalışma algılama yöntemi, uygun kuyu ve pompa koşullarında ilave seviye elektrodu gerektirmeden koruma sağlayabilir.
- İlave seviye elektrodu ihtiyacını azaltabilir
- Flatör için ayrı kablo çekilmesini gerektirmeyebilir
- Kuyu içerisindeki sensör bağlantılarını azaltabilir
- Montaj ve bakım işlemlerini kolaylaştırabilir
- Ek malzeme ve işçilik maliyetlerini azaltabilir
Akım tabanlı algılamanın etkinliği motorun yük karakteristiğine ve doğru koruma ayarlarına bağlıdır. Ayrı seviye kontrolü gereken sistemlerde ilave sensör kullanılması gerekebilir.
Dijital Ekran ve Endüstriyel Kontrol Arayüzü
EPC kontrol panosunun antrasit siyah gövdesi, dijital gösterge alanı ve renkli kontrol düğmeleri, profesyonel dalgıç pompa uygulamaları için hazırlanmış bir kullanıcı arayüzü sunar.
Dijital ekran, desteklenen elektriksel parametrelerin ve motor çalışma durumunun kontrol edilmesini kolaylaştırır.
DİJİTAL ÇALIŞMA GÖSTERGESİ
Motorun elektriksel çalışma bilgilerinin izlenmesine yönelik dijital gösterge alanı.
380V Trifaze Motorlar İçin Kontrollü Çalışma
Trifaze dalgıç pompa motorları, üç fazlı elektrik beslemesi ile çalışır. Bu motorların güvenilir işletilmesi için uygun kontrol panosu ve motor koruma sistemleri önemlidir.
EPC 7,5–10 HP trifaze pano, uygun güç ve etiket akımı değerlerine sahip motorların kontrollü şekilde çalıştırılmasına yardımcı olur.
Faz kaybı, faz dengesizliği, aşırı akım, düşük gerilim ve yüksek gerilim gibi durumlar, trifaze motorların güvenilir çalışmasını etkileyebilir.
Bu koruma işlevlerinden hangilerinin cihazda bulunduğu kesin üretici teknik belgelerinden doğrulanmalıdır.
EPC 7,5–10 HP Trifaze Dijital Panonun Avantajları
EPC 7,5–10 HP Dijital Pano Teknik Özellikleri
| Teknik Özellik | Değer |
|---|---|
| Marka | EPC |
| Ürün Tipi | Dalgıç Pompa Koruma ve Kontrol Panosu |
| Elektrik Beslemesi | 380V AC Trifaze |
| Motor Güç Aralığı | 7,5–10 HP |
| Yaklaşık Motor Gücü | 5,5–7,5 kW |
| Motor Faz Tipi | Trifaze / Üç Fazlı |
| Kontrol Tipi | Dijital |
| Gösterge | Dijital Ekran |
| Kontrol Ünitesi | MVA-S01 (Beyan Edilen, Doğrulanmalı) |
| Susuz Çalışma Koruması | Var (Uygun Kurulum ve Ayar Koşullarında) |
| Susuz Çalışma Algılama | Akım / Motor Yükü Takibi (Beyan Edilen) |
| Menü Dili | Türkçe (Beyan Edilen) |
| Motor Çalıştırma Tipi | Direkt Kalkışlı Uygun Motorlar |
| Gövde Rengi | Antrasit Siyah |
| Kullanım Alanı | Uygun Trifaze Dalgıç Pompa Sistemleri |
EPC 7,5–10 HP Trifaze Pompa Panosu Kullanım Alanları
EPC dijital pompa kontrol panosu, uygun elektriksel özelliklere sahip 380V trifaze dalgıç pompa sistemlerinde kullanılabilir.
- Derin kuyu dalgıç pompa uygulamaları
- Tarımsal sulama ve sondaj kuyuları
- Bahçe ve tarla sulama sistemleri
- Su depolarının doldurulması
- Çiftlik ve hayvancılık su temini
- Uygun trifaze motorlu su transfer sistemleri
- Su seviyesi değişkenlik gösteren kuyu uygulamaları
7,5–10 HP Trifaze Motorlar İçin Doğru Koruma Ayarları
Dalgıç pompa kontrol panosu seçiminde yalnızca motorun HP değeri yeterli değildir.
Motorun anma akımı, kalkış akımı, nominal gerilimi, bağlantı düzeni ve pano çıkış kapasitesi değerlendirilmelidir.
- 380V trifaze motor uyumluluğu
- Motorun nominal akımı ve güç değeri
- Pano çıkış akımı ve kapasitesi
- Direkt kalkışa uygunluk
- Faz sırası ve motor dönüş yönü
- Susuz çalışma koruması eşik ayarı
- Uygun sigorta ve motor koruma ekipmanları
- Topraklama ve elektriksel bağlantı güvenliği
Elektrik bağlantıları ve motor koruma ayarları yetkin elektrik personeli tarafından yapılmalıdır. Panonun gerçek koruma fonksiyonları üretici teknik kılavuzuna göre değerlendirilmelidir.
EPC 7,5–10 HP Pompa Panosu Hakkında Sık Sorulan Sorular
Bu pano 220V monofaze motorla kullanılabilir mi?
Bu ürün 380V trifaze motorlar için sunulmaktadır. 220V monofaze motorlarda uygun tek fazlı kontrol panosu kullanılmalıdır.
Su bittiğinde pompayı otomatik durdurur mu?
Bildirilen susuz çalışma koruma özelliği, uygun çalışma ve koruma ayarlarında pompanın durdurulmasını hedefler.
Kuyuya seviye elektrodu indirmek gerekir mi?
Akım tabanlı algılama yönteminin uygun olduğu uygulamalarda ilave seviye elektrodu gerekmeyebilir. Motor ve tesisat şartları değerlendirilmelidir.
10 HP dalgıç pompayla kullanılabilir mi?
Pano için belirtilen üst güç sınırı 10 HP'dir. Ancak motorun etiket akımı ve kalkış özellikleri, panonun izin verdiği çıkış akımıyla uyumlu olmalıdır.
Uğur Bobinaj ile Motorunuza Uygun Kontrol Panosu
Uğur Bobinaj, dalgıç pompa ve elektrik motorları alanındaki deneyimiyle müşterilerine pano seçimi ve teknik ürün danışmanlığı sunmaktadır.
Trifaze motor kontrol sistemlerinde doğru pano seçimi, motor etiket akımı ve kullanım koşullarının değerlendirilmesi büyük önem taşır.
Ürüne ait garanti süresi, yedek parça ve teknik servis koşulları ilgili üretici veya tedarikçi belgelerine göre değerlendirilmelidir.
Uğur Bobinaj Güvencesiyle EPC Trifaze Dijital Pano
1987 yılından bu yana pompa, elektrik motorları, hidrofor ve kontrol sistemleri sektöründe faaliyet gösteren Uğur Bobinaj, müşterilerine profesyonel ürün seçimi ve teknik destek sunmaktadır.
Yüksek güçlü trifaze dalgıç pompa sistemlerinde doğru kontrol panosunun seçilmesi ve uygun koruma ayarlarının yapılması, sistemin güvenilir işletilmesi açısından önemlidir.
EPC 7,5–10 HP Trifaze Dalgıç Pompa Koruma ve Kontrol Panosu hakkında detaylı bilgi almak, motorunuzla uyumluluğunu öğrenmek ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
Su Bitince Duran Pano ve Uğur Bobinaj Teknik Desteği!
Teknik Bilgilendirme: Ürün için 7,5–10 HP (yaklaşık 5,5–7,5 kW) güç aralığı bildirilmiştir. Motor uyumluluğunda pano çıkış akımı ve motor etiket akımı esas alınmalıdır. Kaynak metinde MVA-S01 kontrol ünitesi belirtilmekle birlikte önceki EPC pano görselinde TOU 501 ibaresi yer almaktadır. Gerçek kontrol ünitesi modeli ürün etiketiyle doğrulanmalıdır. Susuz çalışma algılama yöntemi, aşırı akım ve faz korumaları, menü dili ve diğer işlevler üretici teknik dokümanından kontrol edilmelidir. Elektrik bağlantıları yetkin personel tarafından yapılmalıdır. Garanti kapsamı ilgili üretici garanti belgesine tabidir.
