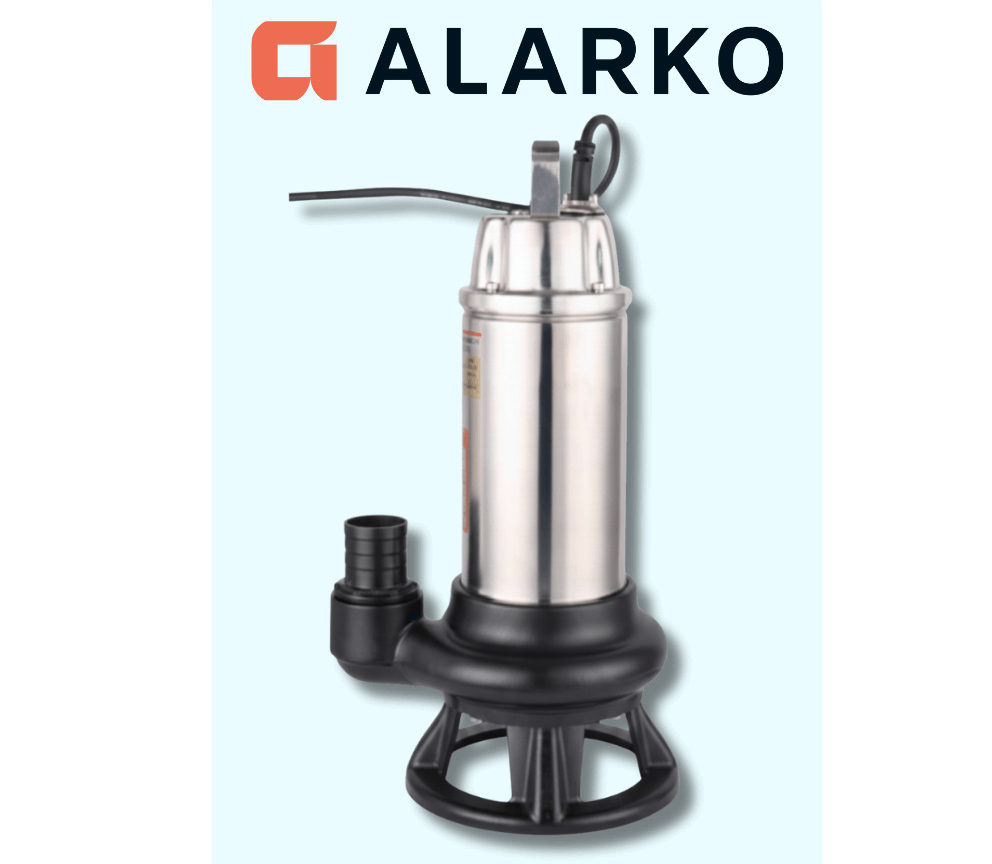

Alarko Diamond | WQCN(D) 10-11 | 1 HP | 220V | Parçalayıcı Bıçaklı Atık Su Dalgıç Pompası
Alarko Diamond WQCN(D) 10-11 1 HP Bıçaklı Atık Su Pompası Nedir?
Alarko Diamond WQCN(D) 10-11 1 HP Bıçaklı Atık Su Dalgıç Pompası, kirli ve atık suların tahliyesi amacıyla geliştirilmiş, spiral parçalayıcı fan sistemine sahip taşınabilir dalgıç pompadır.
1 HP (0,75 kW) motor gücü, 230V monofaze elektrik beslemesi ve özel hidrolik tasarımı sayesinde uygun atık su toplama ve tahliye uygulamalarında kullanılabilir.
Alarko Diamond WQCN(D) serisi, kirli su içerisindeki pompalanabilir bazı atıkların parçalanmasına yardımcı olan özel fan ve giriş difüzörüyle geliştirilmiştir.
Standart açık fanlı kirli su pompalarından farklı olarak parçalayıcı bıçaklı hidrolik sistem, uygun atık su tesisatlarında tıkanma riskini azaltmaya katkıda bulunabilir.
AISI 304 paslanmaz çelik pompa gövdesi, üst kapak ve taşıma kolu, ürünün dayanıklı malzeme yapısını destekleyen bileşenleridir.
IP68 motor koruma sınıfı, F sınıfı yalıtım ve grafit/seramik mekanik salmastra, pompanın uygun çalışma koşullarında su altında kullanılmasına yönelik teknik özelliklerdir.
Spiral Bıçaklı Fan ve Özel Giriş Difüzörü
WQCN(D) 10-11, üretici broşüründe belirtilen spiral parçalayıcı sistem ve özel giriş difüzörüyle tasarlanmıştır.
Parçalayıcı fan sistemi, pompalanabilir atıkların daha küçük parçalara ayrılarak suyla birlikte taşınmasına yardımcı olur.
Bu yapı, özellikle standart kirli su pompalarının kullanımının uygun olmadığı bazı atık su transfer uygulamalarında avantaj sağlayabilir.
Önemli: Parçalayıcı sistemin metal, taş, sert yabancı cisimler veya yoğun tekstil atıkları dahil her türlü malzemeyi öğütebildiği düşünülmemelidir. Pompalanacak atıkların üreticinin izin verdiği nitelikte olması gerekir.
1 HP Motor ile Verimli Su Transferi
Alarko Diamond WQCN(D) 10-11, farklı toplam basma yüksekliklerinde uygun su debisi sağlayacak şekilde tasarlanmıştır.
Üretici performans tablosuna göre 12 metre toplam basma yüksekliğinde 6 m³/saat su debisi sağlar.
10,5 metre toplam basma yüksekliğinde 9 m³/saat, yani yaklaşık 9.000 litre/saat debi elde edilir.
8,5 metre toplam basma yüksekliğinde 12 m³/saat su tahliye kapasitesi bulunmaktadır.
Gerçek çalışma performansı, tesisatın ihtiyaç duyduğu toplam basma yüksekliği ve sürtünme kayıplarına bağlıdır.
Alarko WQCN(D) 10-11 Debi ve Basma Yüksekliği Tablosu
Aşağıdaki değerler, Alarko Diamond WQCN(D) 10-11 1 HP modelinin üretici broşüründe bulunan performans çalışma noktalarıdır.
Debi arttıkça basma yüksekliği azalır. Bu nedenle maksimum basma yüksekliği ile maksimum su debisi aynı anda elde edilmez.
WQCN(D) 10-11 Pompa Performansı Nasıl Okunmalı?
12 metre toplam basma yüksekliğinde: yaklaşık 6 m³/saat, yani 6.000 litre/saat su debisi elde edilir.
10,5 metre toplam basma yüksekliğinde: yaklaşık 9 m³/saat, yani 9.000 litre/saat su debisi elde edilir.
8,5 metre toplam basma yüksekliğinde: yaklaşık 12 m³/saat, yani 12.000 litre/saat su debisi elde edilir.
6,6 metre toplam basma yüksekliğinde: yaklaşık 15 m³/saat, yani 15.000 litre/saat su debisi elde edilir.
15 metre, pompanın sıfır debideki maksimum basma yüksekliğidir. Bu noktada su teslim debisi bulunmaz.
Performans Notu: Verilen yükseklikler toplam manometrik basma yüksekliğidir. Dikey kot farkı, boru uzunluğu, sürtünme kayıpları, çekvalf ve dirsekler fiilî çalışma debisini etkileyebilir.
Alarko Diamond WQCN(D) 10-11 Teknik Özellikleri
| Teknik Özellik | Değer |
|---|---|
| Marka / Seri | Alarko Diamond WQCN(D) |
| Model | 10-11 |
| Pompa Tipi | Parçalayıcı Bıçaklı Atık Su Dalgıç Pompası |
| Motor Gücü | 1 HP (0,75 kW) |
| Besleme Gerilimi | 1 × 230V AC Monofaze |
| Frekans | 50 Hz |
| Anma Akımı | 5,2 A |
| Kademe Sayısı | Tek Kademe |
| Maksimum Basma Yüksekliği | 15 mSS (0 Debide) |
| Tablodaki En Yüksek Debi | 20 m³/saat (3 mSS'de) |
| Pompa Çıkış Çapı | 1½ İnç |
| Toplam Boy | 435 mm |
| Toplam Genişlik | 245 mm |
| Toplam Ağırlık | 21 kg |
| Parçalayıcı Sistem | Spiral Parçalayıcı Fan ve Özel Giriş Difüzörü |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Üst Kapak | AISI 304 Paslanmaz Çelik |
| Taşıma Kolu | AISI 304 Paslanmaz Çelik |
| Fan ve Bıçak Malzemesi | GG20 Döküm Demir |
| Mekanik Salmastra | Grafit / Seramik |
| Motor Tipi | Asenkron / 2 Kutuplu |
| Motor Koruma Sınıfı | IP68 |
| Yalıtım Sınıfı | F |
| Maksimum Daldırma Derinliği | 5 Metre |
| Maksimum Akışkan Sıcaklığı | 40°C |
| Kablo | 10 Metre H07RN |
| Garanti | 2 Yıl Alarko Garantisi |
Alarko WQCN(D) Serisi Parça ve Malzeme Özellikleri
Alarko Diamond WQCN(D) serisinde paslanmaz çelik ve döküm metal bileşenler bir arada kullanılarak uygun atık su uygulamalarına yönelik dayanıklı yapı hedeflenmektedir.
| Parça Adı | Malzeme |
|---|---|
| Basma Ventili Gövdesi | GG20 Döküm Demir |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Üst Kapak | AISI 304 Paslanmaz Çelik |
| Difüzör | GG20 Döküm Demir |
| Fan ve Bıçak | GG20 Döküm Demir |
| Motor Gövdesi | GG20 Döküm Demir |
| Mekanik Salmastra | Grafit / Seramik |
| Pompa Mili | AISI 304 Paslanmaz Çelik |
| Taşıma Kolu | AISI 304 Paslanmaz Çelik |
1 HP Monofaze Motor ve IP68 Koruma
Alarko Diamond WQCN(D) 10-11, 230V monofaze, 50 Hz elektrik beslemesine uygun asenkron motor sistemiyle tasarlanmıştır.
- Motor gücü: 1 HP / 0,75 kW
- Anma akımı: 5,2 A
- Besleme gerilimi: 230V monofaze
- Frekans: 50 Hz
- Motor tipi: Asenkron / 2 kutuplu
- Koruma sınıfı: IP68
- Yalıtım sınıfı: F
- Çalışma: Üretici koşullarında sürekli çalışmaya uygun
Motorun güvenilir çalışması için uygun elektrik bağlantısı, motor koruması, topraklama ve su seviyesi kontrolü sağlanmalıdır.
Maksimum 5 Metre Daldırma Derinliği
Alarko Diamond WQCN(D) seri broşüründe maksimum 5 metre daldırma derinliği belirtilmektedir.
Üretici tarafından belirtilen maksimum çevre ve akışkan sıcaklığı 40°C seviyesindedir.
Seri özelliklerinde 10 metre H07RN kablo ve flatör donanımı bilgisi yer almaktadır.
Satışa sunulan ürünün kesin kablo uzunluğu, flatör donanımı ve paket içeriği tam model koduna göre doğrulanmalıdır.
Alarko WQCN(D) 10-11 Pompanın Avantajları
Alarko WQCN(D) 10-11 Kullanım Alanları
Alarko Diamond WQCN(D) 10-11, parçalayıcı pompa gerektiren ve ürünün teknik sınırlarıyla uyumlu olan atık su tahliye uygulamalarında kullanılabilir.
- Kirli ve atık su tahliye sistemleri
- Uygun septik ve foseptik tank uygulamaları
- Atık su toplama haznelerinin boşaltılması
- Küçük ve orta ölçekli arıtma uygulamaları
- Konutların uygun atık su tahliye sistemleri
- Ticari işletmelerde uygun drenaj sistemleri
- Altyapı ve teknik tesisat uygulamaları
- Parçalayıcı sistem gerektiren uygun sıvı transferi
WQCN(D) 10-11 Pompa Boyutları
Toplam Boy: 435 mm
Toplam Genişlik: 245 mm
Toplam Ağırlık: 21 kg
Pompa Çıkışı: 1½ İnç
Pompanın kurulacağı alanın genişliği, emiş ve çıkış bağlantıları, su seviyesi ve varsa flatörün hareket mesafesi birlikte değerlendirilmelidir.
WQCN(D) 10-11 Kurulumunda Nelere Dikkat Edilmeli?
Doğru pompa seçimi için sıvının özellikleri, atık türü, gerekli debi, toplam basma yüksekliği ve tesisat kayıpları birlikte değerlendirilmelidir.
- Transfer edilecek atık suyun pompaya uygunluğunu kontrol edin
- Parçalayıcı sisteme zarar verebilecek sert yabancı cisimlerin girişini önleyin
- 1½ inç çıkışa uygun tesisat bağlantısı kullanın
- Debi ihtiyacını performans tablosuna göre belirleyin
- 230V monofaze elektrik beslemesi sağlayın
- 5,2 A anma akımına uygun motor koruma ekipmanı kullanın
- Kablo uzunluğunu ve gerilim düşümünü kontrol edin
- Susuz çalışmaya karşı uygun seviye kontrolü kullanın
- 5 metre maksimum daldırma derinliğini aşmayın
- Pompayı elektrik kablosundan taşımayın veya asmayın
- Bakım öncesinde elektrik bağlantısını tamamen kesin
Parçalayıcı fan ve bıçak sistemine elle müdahale edilmemelidir. Elektrik ve bakım işlemleri yetkin personel tarafından, pompa enerjisiz durumdayken yapılmalıdır.
2 Yıl Alarko Garantisi ve Yetkili Servis Desteği
Alarko Diamond WQCN(D) 10-11 1 HP Bıçaklı Atık Su Dalgıç Pompası, geçerli garanti koşulları kapsamında üretim hatalarına karşı 2 yıl Alarko garantisiyle satışa sunulmaktadır.
Yetkili Servis Desteği: Ürün seçimi, montaj, kullanım ve garanti işlemleri konusunda teknik destek alabilirsiniz.
Dayanıklı Malzeme Yapısı: AISI 304 paslanmaz çelik ve döküm metal bileşenler, uygun işletme koşullarında güvenilir kullanım hedefler.
Garanti Koşulları: Susuz çalışma, hatalı elektrik beslemesi, üreticinin izin vermediği yabancı maddelerin pompalanması, yanlış montaj ve kullanım sınırlarının aşılmasıyla oluşan hasarlar geçerli garanti belgesi kapsamında değerlendirilir.
Uğur Bobinaj Güvencesiyle Alarko Diamond WQCN(D) 10-11
1987 yılından bu yana pompa, hidrofor, elektrik motorları ve teknik servis alanlarında faaliyet gösteren Uğur Bobinaj, müşterilerine ürün seçiminden satış sonrası desteğe kadar profesyonel hizmet sunmaktadır.
1995 yılından bu yana Alarko yetkili bayi ve servis deneyimiyle doğru pompa seçimi, montaj koşulları ve kullanım konusunda teknik yönlendirme sağlamaktadır.
Alarko Diamond WQCN(D) 10-11 1 HP Parçalayıcı Bıçaklı Atık Su Pompası hakkında detaylı bilgi almak, tesisatınıza uygunluğunu öğrenmek ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
2 Yıl Alarko Garantisi ve Uğur Bobinaj Teknik Desteğiyle!
Teknik Bilgilendirme: WQCN(D) 10-11 modelinin motor gücü, anma akımı, boyutları, ağırlığı, pompa çıkış çapı ve performans değerleri sağlanan Alarko Diamond WQCN(D) broşüründeki ilgili model satırına dayanmaktadır. 15 mSS maksimum basma yüksekliği sıfır debideki çalışma noktasıdır. 20 m³/saat debi ise 3 mSS basma yüksekliğinde belirtilmektedir. Maksimum basma yüksekliği ile yüksek su debisi aynı anda elde edilmez. Kablo uzunluğu, flatör donanımı ve paket içeriği tam ürün varyantına göre teyit edilmelidir. Garanti kapsamı geçerli Alarko garanti belgesine tabidir.
