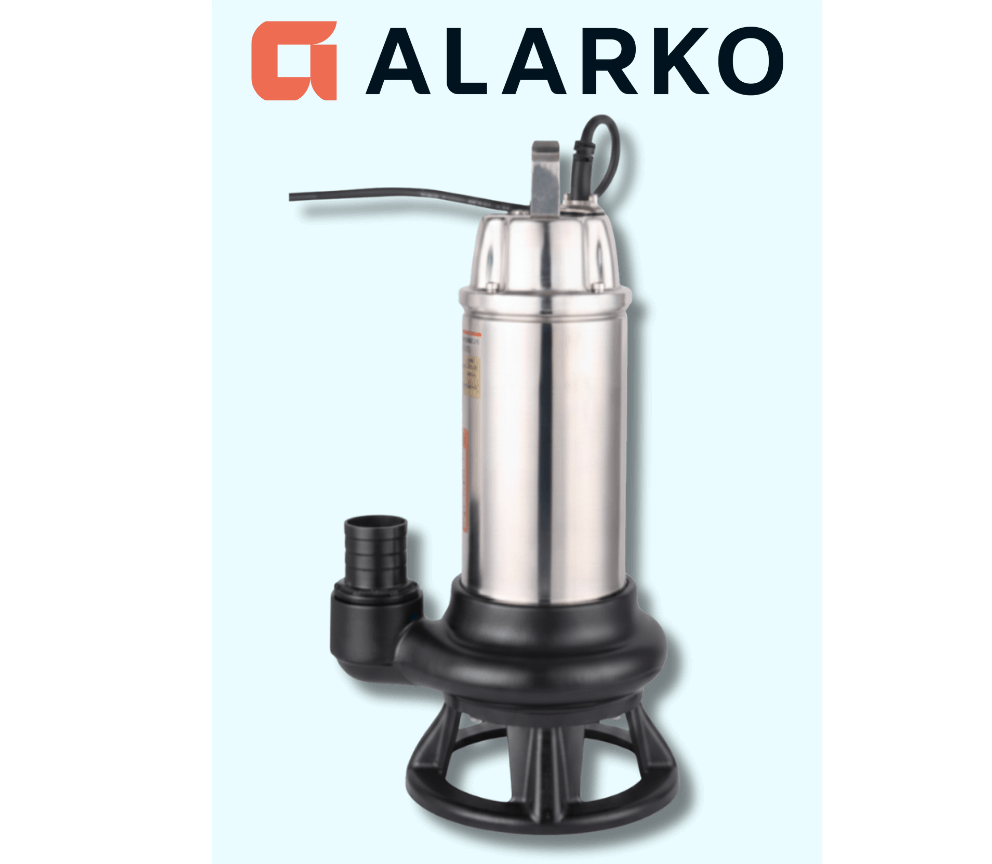

Alarko Diamond | WQCN(D) 13-10 | 1,5 HP | 220V | Parçalayıcı Bıçaklı Atık Su Dalgıç Pompası
Alarko Diamond WQCN(D) 13-10 1,5 HP Bıçaklı Atık Su Pompası Nedir?
Alarko Diamond WQCN(D) 13-10 1,5 HP Bıçaklı Atık Su Dalgıç Pompası, kirli ve atık suların kontrollü biçimde tahliye edilmesi amacıyla geliştirilmiş, spiral parçalayıcı fan sistemine sahip taşınabilir dalgıç pompadır.
1,5 HP motor gücü, 230V monofaze elektrik beslemesi ve özel hidrolik tasarımı ile uygun atık su toplama ve transfer uygulamalarında kullanılabilir.
Parçalayıcı özellikli fan ve özel giriş difüzörü, pompalanabilir özellikteki bazı atıkların parçalanarak suyla birlikte taşınmasına yardımcı olur.
Pompa gövdesi, motor üst kapağı ve taşıma kolunda AISI 304 paslanmaz çelik malzeme kullanılması, uygun işletme koşullarında dayanıklı kullanımı destekler.
IP68 motor koruması, F sınıfı yalıtım ve grafit/seramik mekanik salmastra, ürünün su altında çalışmaya yönelik teknik özellikleri arasında yer alır.
Spiral Bıçaklı Fan ve Özel Giriş Difüzörü
Alarko Diamond WQCN(D) 13-10 modelinin parçalayıcı yapısı, uygun atık su uygulamalarında etkili tahliye sağlamak için geliştirilmiştir.
Spiral parçalayıcı fan ve özel giriş difüzörü, pompalanabilir atıkların parçalanmasına yardımcı olarak sıvıyla birlikte transferini destekler.
Bu tasarım, standart açık fanlı kirli su pompalarından farklı olarak parçalayıcı sistem gerektiren uygun uygulamalarda avantaj sağlayabilir.
Önemli: Parçalayıcı özelliği, pompanın her tür atığı parçalayabileceği anlamına gelmez. Metal, taş, sert yabancı cisimler, yoğun bez ve lifli malzemeler pompada tıkanma veya hasara neden olabilir.
1,5 HP Motor ile Kontrollü Tahliye Performansı
WQCN(D) 13-10, üretici performans tablosuna göre 12,5 metre toplam basma yüksekliğinde 9 m³/saat su debisi sağlamaktadır.
11,7 metre toplam basma yüksekliğinde 12 m³/saat, yani yaklaşık 12.000 litre/saat debi elde edilir.
7,9 metre toplam basma yüksekliğinde yaklaşık 15 m³/saat su tahliye kapasitesi bulunmaktadır.
Gerçek çalışma noktası, tesisatın toplam manometrik yüksekliğine, boru çapına ve sürtünme kayıplarına bağlıdır.
Alarko WQCN(D) 13-10 Debi ve Basma Yüksekliği Tablosu
Aşağıdaki değerler Alarko Diamond WQCN(D) 13-10 1,5 HP modelinin üretici broşüründeki performans çalışma noktalarını göstermektedir.
Debi yükseldikçe basma yüksekliği azalır. Bu nedenle maksimum basma yüksekliği ile yüksek su debisi aynı anda elde edilmez.
WQCN(D) 13-10 Performans Tablosu Nasıl Okunmalı?
14 metre toplam basma yüksekliğinde: yaklaşık 6 m³/saat, yani 6.000 litre/saat debi elde edilir.
12,5 metre toplam basma yüksekliğinde: yaklaşık 9 m³/saat, yani 9.000 litre/saat debi elde edilir.
11,7 metre toplam basma yüksekliğinde: yaklaşık 12 m³/saat, yani 12.000 litre/saat debi elde edilir.
7,9 metre toplam basma yüksekliğinde: yaklaşık 15 m³/saat, yani 15.000 litre/saat debi elde edilir.
17 metre, pompanın sıfır debideki maksimum basma yüksekliğidir. Bu noktada su teslim debisi bulunmaz.
Teknik Performans Notu: Tablodaki değerler toplam manometrik basma yüksekliğine aittir. Boru uzunluğu, kot farkı, dirsekler, çekvalf ve diğer tesisat kayıpları gerçek çalışma debisini etkiler.
Alarko Diamond WQCN(D) 13-10 Teknik Özellikleri
| Teknik Özellik | Değer |
|---|---|
| Marka / Seri | Alarko Diamond WQCN(D) |
| Model | 13-10 |
| Pompa Tipi | Parçalayıcı Bıçaklı Atık Su Dalgıç Pompası |
| Motor Gücü | 1,5 HP (1,1 kW) |
| Besleme Gerilimi | 1 × 230V AC Monofaze |
| Şebeke Frekansı | 50 Hz |
| Anma Akımı | 7,2 A |
| Kademe Sayısı | Tek Kademe |
| Maksimum Basma Yüksekliği | 17 mSS (0 Debide) |
| Performans Tablosundaki Üst Debi | 20 m³/saat (5 mSS'de) |
| Pompa Çıkış Çapı | 1½ İnç |
| Toplam Boy | 450 mm |
| Toplam Genişlik | 245 mm |
| Toplam Ağırlık | 22 kg |
| Parçalayıcı Sistem | Spiral Parçalayıcı Fan ve Özel Giriş Difüzörü |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Motor Üst Kapağı | AISI 304 Paslanmaz Çelik |
| Taşıma Kolu | AISI 304 Paslanmaz Çelik |
| Fan ve Bıçak Malzemesi | GG20 Döküm Demir |
| Mekanik Salmastra | Grafit / Seramik |
| Motor Tipi | Asenkron / 2 Kutuplu |
| Motor Koruma Sınıfı | IP68 |
| Yalıtım Sınıfı | F |
| Maksimum Daldırma Derinliği | 5 Metre |
| Maksimum Akışkan Sıcaklığı | 40°C |
| Kablo | H07RN 10 Metre |
| Flatör | Seri |
| Garanti | 2 Yıl Alarko Garantisi |
WQCN(D) Serisi Parça ve Malzeme Özellikleri
Alarko Diamond WQCN(D) parçalayıcı atık su pompa serisi, dayanıklı hidrolik ve motor bileşenleriyle uygun atık su uygulamaları için geliştirilmiştir.
| Parça Adı | Malzeme |
|---|---|
| Basma Ventili Gövdesi | GG20 Döküm Demir |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Üst Kapak | AISI 304 Paslanmaz Çelik |
| Difüzör | GG20 Döküm Demir |
| Fan ve Bıçak | GG20 Döküm Demir |
| Motor Gövdesi | GG20 Döküm Demir |
| Mekanik Salmastra | Grafit / Seramik |
| Pompa Mili | AISI 304 Paslanmaz Çelik |
| Taşıma Kolu | AISI 304 Paslanmaz Çelik |
1,5 HP Monofaze Motor ve IP68 Koruma
Alarko Diamond WQCN(D) 13-10, 230V tek fazlı ve 50 Hz elektrik beslemesine uygun asenkron motor yapısına sahiptir.
- Motor gücü: 1,5 HP
- Anma akımı: 7,2 A
- Besleme gerilimi: 230V monofaze
- Frekans: 50 Hz
- Motor tipi: Asenkron, 2 kutuplu
- Motor koruma sınıfı: IP68
- Yalıtım sınıfı: F
- Çalışma: Üretici koşullarında sürekli çalışmaya uygun
IP68 koruma sınıfı sınırsız daldırma derinliği anlamına gelmez. Uygun elektrik bağlantıları ve motor koruma ekipmanlarıyla kullanılmalıdır.
Maksimum 5 Metre Daldırma ve 40°C Akışkan Sıcaklığı
WQCN(D) seri broşüründe maksimum 5 metre daldırma derinliği belirtilmektedir.
Ürünün çevre ve akışkan sıcaklığı dayanımı 40°C olarak verilmiştir.
Seri broşüründe 10 metre H07RN kablo ve flatör donanımı bilgileri bulunmaktadır.
Satılan modelin kesin kablo uzunluğu ve flatör donanımı, ürün etiketi ve paket içeriğinden teyit edilmelidir.
Alarko WQCN(D) 13-10 Pompanın Avantajları
Alarko WQCN(D) 13-10 Kullanım Alanları
Alarko Diamond WQCN(D) 13-10, parçalayıcı sistem gerektiren ve üretici sınırlarına uygun atık su tahliye uygulamalarında kullanılabilir.
- Kirli ve atık su tahliyesi
- Uygun septik ve foseptik tank uygulamaları
- Atık su toplama haznelerinin boşaltılması
- Küçük ve orta ölçekli arıtma uygulamaları
- Konut ve ticari yapıların uygun atık su sistemleri
- Teknik ve altyapı drenaj uygulamaları
- Parçalayıcı pompa gerektiren uygun su transfer işlemleri
WQCN(D) 13-10 Pompa Boyutları
Toplam Boy: 450 mm
Toplam Genişlik: 245 mm
Toplam Ağırlık: 22 kg
Pompa Çıkışı: 1½ İnç
Montaj alanının ölçüleri, emiş bölgesinin açıklığı ve flatör kullanılıyorsa hareket mesafesi dikkate alınmalıdır.
WQCN(D) 13-10 Kurulumunda Nelere Dikkat Edilmeli?
Pompa seçimi yapılırken sıvının özellikleri, atık türü, istenen debi, toplam basma yüksekliği ve tesisat kayıpları değerlendirilmelidir.
- Transfer edilecek sıvının pompa için uygunluğunu kontrol edin
- Sert yabancı cisimlerin parçalayıcı sisteme girmesini önleyin
- 1½ inç çıkışa uygun tesisat bağlantısı kullanın
- Debi ihtiyacını performans tablosuna göre belirleyin
- 230V monofaze besleme şartlarını sağlayın
- 7,2 A anma akımına uygun motor koruma ekipmanı kullanın
- Kablo uzunluğunu ve gerilim düşümünü değerlendirin
- Susuz çalışmaya karşı uygun seviye kontrolü kullanın
- 5 metre maksimum daldırma sınırını aşmayın
- Pompayı elektrik kablosundan taşımayın veya asmayın
- Bakım öncesi elektrik bağlantısını tamamen kesin
Parçalayıcı fan ve bıçak bölümüne elle müdahale edilmemelidir. Bakım işlemleri pompa enerjisiz hâle getirildikten sonra yetkin personel tarafından gerçekleştirilmelidir.
2 Yıl Alarko Garantisi ve Yetkili Servis Desteği
Alarko Diamond WQCN(D) 13-10 1,5 HP Bıçaklı Atık Su Dalgıç Pompası, geçerli garanti koşulları kapsamında üretim hatalarına karşı 2 yıl Alarko garantisiyle satışa sunulmaktadır.
Yetkili Servis Desteği: Ürün seçimi, montaj, kullanım ve garanti süreçlerinde teknik destek alabilirsiniz.
Dayanıklı Malzeme Yapısı: Paslanmaz çelik ve döküm metal bileşenler, uygun çalışma koşullarında güvenilir kullanım hedefler.
Garanti Koşulları: Susuz çalıştırma, hatalı elektrik beslemesi, uygun olmayan sıvılar, yabancı cisim kaynaklı parçalayıcı hasarları ve üretici kullanım sınırları dışındaki işlemler geçerli garanti belgesine göre değerlendirilir.
Uğur Bobinaj Güvencesiyle Alarko Diamond WQCN(D) 13-10
1987 yılından bu yana pompa, hidrofor, elektrik motorları ve teknik servis alanlarında faaliyet gösteren Uğur Bobinaj, ürün seçiminden satış sonrası desteğe kadar profesyonel çözümler sunmaktadır.
1995 yılından bu yana Alarko yetkili bayi ve servis deneyimiyle doğru pompa seçimi, kullanım koşulları ve teknik destek konularında müşterilerine yardımcı olmaktadır.
Alarko Diamond WQCN(D) 13-10 1,5 HP Bıçaklı Atık Su Dalgıç Pompası hakkında detaylı bilgi almak, tesisatınıza uygunluğunu değerlendirmek ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
2 Yıl Alarko Garantisi ve Uğur Bobinaj Teknik Desteğiyle!
Teknik Bilgilendirme: WQCN(D) 13-10 modelinin 1,5 HP motor gücü, 7,2 A anma akımı, 450 mm toplam boy, 245 mm genişlik, 22 kg ağırlık, çıkış çapı ve debi-basma yüksekliği değerleri sağlanan Alarko Diamond WQCN(D) broşürünün ilgili model satırına dayanmaktadır. 17 mSS maksimum basma yüksekliği sıfır debideki değerdir. 20 m³/saat debi ise 5 mSS çalışma noktasına aittir. Kablo uzunluğu, flatör donanımı ve seri çalışma sınırları tam ürün varyantına göre teyit edilmelidir. Garanti kapsamı geçerli Alarko garanti belgesine tabidir.
