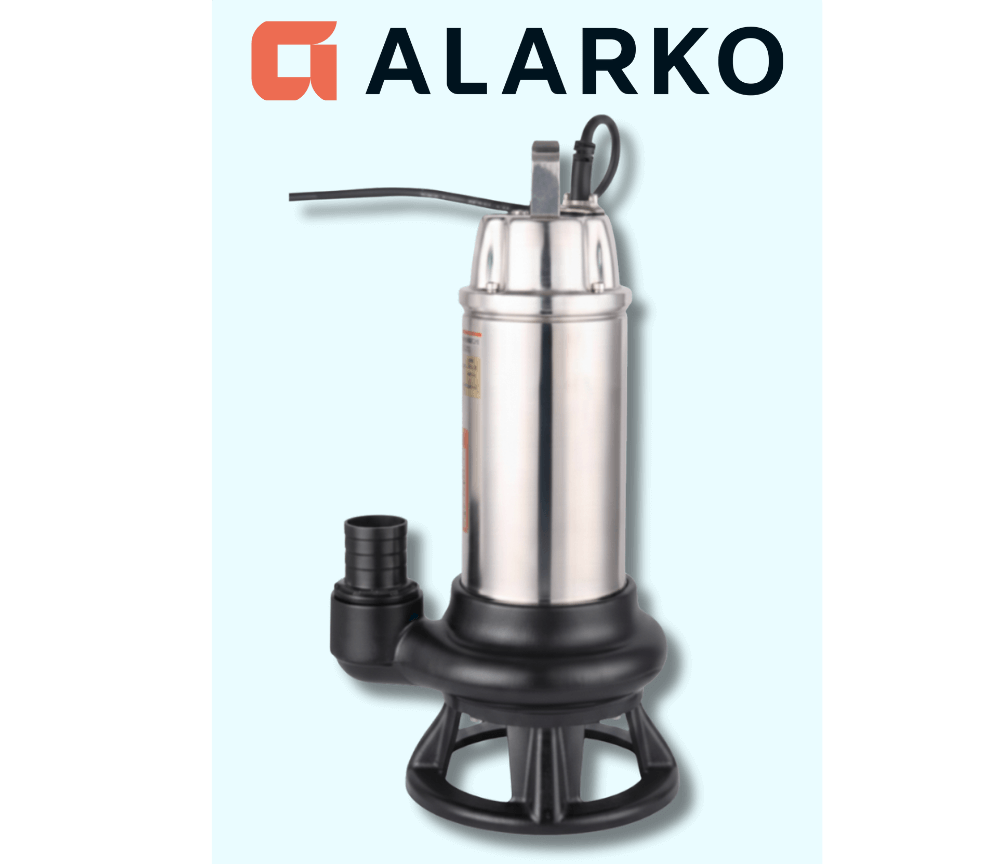

Alarko Diamond | WQCN(D) 15-15 | 2 HP | 220V | Parçalayıcı Bıçaklı Atık Su Dalgıç Pompası
Alarko Diamond WQCN(D) 15-15 Bıçaklı Atık Su Pompası Nedir?
Alarko Diamond WQCN(D) 15-15 2 HP Bıçaklı Atık Su Dalgıç Pompası, kirli ve atık suların tahliyesinde kullanılmak üzere geliştirilmiş, parçalayıcı fan sistemiyle donatılmış taşınabilir dalgıç pompadır.
2 HP motor gücü, 230V monofaze elektrik beslemesi ve özel hidrolik yapısıyla atık su transferinin gerekli olduğu konut, ticari ve uygun endüstriyel uygulamalarda kullanılabilir.
WQCN(D) serisinin spiral parçalayıcı fan ve özel giriş difüzörü, pompalanabilir atık su içerisindeki belirli katı maddelerin parçalanarak transfer edilmesine yardımcı olur.
Pompa gövdesi, motor üst kapağı ve taşıma kolunda AISI 304 paslanmaz çelik malzeme kullanıldığı belirtilmektedir.
IP68 korumalı motor, F sınıfı yalıtım ve grafit/seramik mekanik salmastra sayesinde pompa, üretici tarafından belirlenen çalışma koşullarında su altında kullanılmaya uygundur.
Spiral Parçalayıcı Fan ve Özel Giriş Difüzörü
Alarko Diamond WQCN(D) serisinin öne çıkan özelliklerinden biri, parçalayıcı sistemli fan ve özel giriş difüzörü tasarımıdır.
Bu sistem, pompalanabilir nitelikteki bazı atıkların parçalanarak suyla birlikte taşınmasına yardımcı olur.
Standart kirli su pompalarından farklı olarak parçalayıcı özellikli hidrolik yapı, uygun atık su uygulamalarında tıkanma riskinin azaltılmasına katkı sağlayabilir.
Önemli: Parçalayıcı sistem, her türlü katı atığı öğütebildiği anlamına gelmez. Metal, taş, yoğun bez ve ipliksi atıklar, sert yabancı cisimler veya üreticinin izin vermediği maddeler pompaya zarar verebilir.
2 HP Motor ile Etkili Tahliye Kapasitesi
Alarko Diamond WQCN(D) 15-15, çeşitli debi ve basma yüksekliği ihtiyaçlarına yönelik geliştirilmiş bir atık su pompasıdır.
Üretici performans tablosuna göre 15 metre toplam basma yüksekliğinde 9 m³/saat su debisi sağlar.
11,8 metre toplam basma yüksekliğinde 15 m³/saat, yani yaklaşık 15.000 litre/saat debiye ulaşmaktadır.
9 metre toplam basma yüksekliğinde ise tabloda 20 m³/saat debi belirtilmektedir.
Alarko WQCN(D) 15-15 Su Verimi ve Basma Yüksekliği
Aşağıdaki tablo, Alarko Diamond WQCN(D) 15-15 2 HP modelinin üretici broşüründe belirtilen performans değerlerini göstermektedir.
Debi arttıkça basma yüksekliği azalır. Gerçek performans, tesisatın toplam manometrik yüksekliğine bağlıdır.
WQCN(D) 15-15 Performans Tablosu Nasıl Okunmalı?
15 metre toplam basma yüksekliğinde: yaklaşık 9 m³/saat, yani 9.000 litre/saat debi elde edilir.
13,8 metre toplam basma yüksekliğinde: yaklaşık 12 m³/saat, yani 12.000 litre/saat debi elde edilir.
11,8 metre toplam basma yüksekliğinde: yaklaşık 15 m³/saat, yani 15.000 litre/saat debi elde edilir.
9 metre toplam basma yüksekliğinde: yaklaşık 20 m³/saat, yani 20.000 litre/saat debi elde edilir.
20 metre, pompanın sıfır debideki maksimum basma yüksekliğidir. Bu noktada su teslim debisi bulunmaz.
Performans Notu: Verilen değerler toplam manometrik basma yüksekliğine göredir. Boru çapı, tesisat uzunluğu, dikey kot farkı, dirsekler ve diğer kayıplar pompanın gerçek çalışma debisini etkiler.
Alarko Diamond WQCN(D) 15-15 Teknik Özellikleri
| Teknik Özellik | Değer |
|---|---|
| Marka / Seri | Alarko Diamond WQCN(D) |
| Model | 15-15 |
| Pompa Tipi | Parçalayıcı Bıçaklı Atık Su Dalgıç Pompası |
| Motor Gücü | 2 HP (1,5 kW) |
| Besleme Gerilimi | 1 × 230V AC Monofaze |
| Şebeke Frekansı | 50 Hz |
| Anma Akımı | 10,3 A |
| Kademe | Tek Kademe |
| Maksimum Basma Yüksekliği | 20 mSS (0 Debide) |
| Tablodaki En Yüksek Debi | 20 m³/saat (9 mSS'de) |
| Pompa Çıkış Çapı | 1½ İnç |
| Toplam Boy | 475 mm |
| Toplam Genişlik | 270 mm |
| Toplam Ağırlık | 26,6 kg |
| Fan Sistemi | Spiral Parçalayıcı Fan |
| Giriş Sistemi | Özel Giriş Difüzörü |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Motor Üst Kapağı | AISI 304 Paslanmaz Çelik |
| Taşıma Kolu | AISI 304 Paslanmaz Çelik |
| Mekanik Salmastra | Grafit / Seramik |
| Pompa Mili | AISI 304 Paslanmaz Çelik |
| Motor Tipi | Asenkron / 2 Kutuplu |
| Motor Koruma Sınıfı | IP68 |
| Yalıtım Sınıfı | F |
| Maksimum Daldırma Derinliği | 5 Metre |
| Maksimum Ortam / Sıvı Sıcaklığı | 40°C |
| Kablo | H07RN 10 Metre |
| Flatör | Seri |
| Garanti Süresi | 2 Yıl Alarko Garantisi |
WQCN(D) Serisi Parça ve Malzeme Özellikleri
Alarko Diamond WQCN(D) parçalayıcı atık su pompa serisinde, paslanmaz çelik ve döküm metal bileşenler birlikte kullanılmaktadır.
| Parça Adı | Malzeme |
|---|---|
| Basma Ventili Gövdesi | GG20 Döküm Demir |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Üst Kapak | AISI 304 Paslanmaz Çelik |
| Difüzör | GG20 Döküm Demir |
| Fan ve Bıçak | GG20 Döküm Demir |
| Motor Gövdesi | GG20 Döküm Demir |
| Mekanik Salmastra | Grafit / Seramik |
| Pompa Mili | AISI 304 Paslanmaz Çelik |
| Taşıma Kolu | AISI 304 Paslanmaz Çelik |
2 HP Monofaze Motor ve IP68 Koruma
Alarko Diamond WQCN(D) 15-15, 230V tek fazlı, 50 Hz elektrik beslemesine uygun asenkron motor yapısına sahiptir.
- Motor gücü: 2 HP
- Anma akımı: 10,3 A
- Motor tipi: Asenkron / 2 kutuplu
- Besleme gerilimi: 230V monofaze
- Frekans: 50 Hz
- Koruma sınıfı: IP68
- Yalıtım sınıfı: F
- Çalışma tipi: Üretici koşullarında sürekli çalışmaya uygun
Motorun doğru şekilde korunması için uygun elektriksel koruma, topraklama ve seviye kontrolü kullanılmalıdır. IP68 koruma sınıfı, üreticinin belirlediği maksimum daldırma sınırının aşılabileceği anlamına gelmez.
Maksimum 5 Metre Daldırma ve 40°C Sıcaklık Sınırı
Üretici seri broşüründe maksimum 5 metre daldırma derinliği belirtilmektedir.
Pompanın çevre ve akışkan sıcaklığına dayanımı 40°C olarak verilmiştir.
10 metre H07RN kablo ve flatör bilgisi seri özellikleri arasında yer almaktadır.
Satışa sunulacak WQCN(D) 15-15 ürününde kablo ve flatör donanımı, tam model koduna ve paket içeriğine göre teyit edilmelidir.
Alarko WQCN(D) 15-15 Pompanın Avantajları
Alarko WQCN(D) 15-15 Kullanım Alanları
Alarko Diamond WQCN(D) 15-15, parçalayıcı sisteme ihtiyaç duyulabilen ve üreticinin teknik sınırlarına uygun atık su tahliye uygulamalarında kullanılabilir.
- Kirli ve atık su tahliyesi
- Uygun septik ve foseptik tank uygulamaları
- Atık su toplama hazneleri
- Küçük ve orta ölçekli arıtma uygulamaları
- Konut ve ticari yapıların uygun atık su sistemleri
- Teknik ve altyapı drenaj uygulamaları
- Parçalayıcı pompa gerektiren uygun sıvı transfer işlemleri
WQCN(D) 15-15 Pompa Boyutları
Toplam Boy: 475 mm
Toplam Genişlik: 270 mm
Toplam Ağırlık: 26,6 kg
Pompa Çıkışı: 1½ İnç
Montaj alanının boyutları, pompanın emiş bölgesi ve varsa flatörün hareket mesafesi dikkate alınmalıdır.
Bıçaklı Atık Su Pompası Kurulumunda Dikkat Edilmesi Gerekenler
Parçalayıcı pompa seçiminde sıvı özellikleri, atık türü, istenen debi, toplam basma yüksekliği ve tesisat kayıpları birlikte değerlendirilmelidir.
- Pompanın transfer edilecek sıvıya uygunluğunu kontrol edin
- Üreticinin izin vermediği sert yabancı cisimlerin pompaya girmesini önleyin
- 1½ inç çıkışa uygun tesisat bağlantısı kullanın
- Gerekli debiyi performans tablosuna göre belirleyin
- 230V monofaze elektrik beslemesi sağlayın
- 10,3 A anma akımına uygun motor koruma düzeni kullanın
- Kablo kesitini ve gerilim düşümünü değerlendirin
- Susuz çalışmaya karşı uygun seviye kontrolü kullanın
- Maksimum 5 metre daldırma sınırını aşmayın
- Motoru yeterli soğutma koşullarında çalıştırın
- Pompayı elektrik kablosundan taşımayın veya asmayın
- Bakım öncesinde elektrik bağlantısını kesin
Parçalayıcı bıçak bölgesine elle müdahale edilmemelidir. Bakım işlemleri yetkin personel tarafından, pompa tamamen enerjisiz hâle getirildikten sonra yapılmalıdır.
2 Yıl Alarko Garantisi ve Yetkili Servis Desteği
Alarko Diamond WQCN(D) 15-15 2 HP Bıçaklı Atık Su Dalgıç Pompası, geçerli garanti koşulları kapsamında üretim hatalarına karşı 2 yıl Alarko garantisi ile satışa sunulmaktadır.
Yetkili Servis Desteği: Ürün seçimi, kullanım, kurulum koşulları ve garanti süreçlerinde teknik destek alabilirsiniz.
Dayanıklı Malzeme Yapısı: Paslanmaz çelik ve döküm metal bileşenler, uygun işletme koşullarında güvenilir kullanım hedefler.
Garanti Koşulları: Susuz çalıştırma, uygunsuz elektrik beslemesi, kullanım sınırları dışındaki maddelerin pompalanması ve hatalı montaj gibi durumlar geçerli garanti belgesine göre değerlendirilir.
Uğur Bobinaj Güvencesiyle Alarko Diamond WQCN(D) 15-15
1987 yılından bu yana pompa, hidrofor, elektrik motorları ve teknik servis alanlarında faaliyet gösteren Uğur Bobinaj, müşterilerine ürün seçiminden satış sonrası desteğe kadar profesyonel hizmet sunmaktadır.
1995 yılından bu yana Alarko yetkili bayi ve servis deneyimiyle doğru pompa seçimi, kullanım koşulları ve teknik destek konularında müşterilerine çözüm sunmaktadır.
Alarko Diamond WQCN(D) 15-15 2 HP Bıçaklı Atık Su Pompası hakkında bilgi almak, sisteminize uygunluğunu öğrenmek ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
2 Yıl Alarko Garantisi ve Uğur Bobinaj Teknik Desteğiyle!
Teknik Bilgilendirme: Bu ürün açıklamasında WQCN(D) 15-15 modelinin motor gücü, anma akımı, boyutları, ağırlığı, çıkış çapı ve debi-basma yüksekliği değerleri sağlanan Alarko Diamond WQCN(D) broşüründeki ilgili model satırına dayanmaktadır. 20 mSS maksimum basma yüksekliği sıfır debideki değerdir. 20 m³/saat debi ise 9 mSS çalışma noktasında belirtilmiştir. Seri genelinde yer alan kablo, flatör ve çalışma sınırı bilgileri ürünün tam varyantına göre doğrulanmalıdır. 2 yıl garanti geçerli Alarko garanti belgesi koşullarına tabidir.
