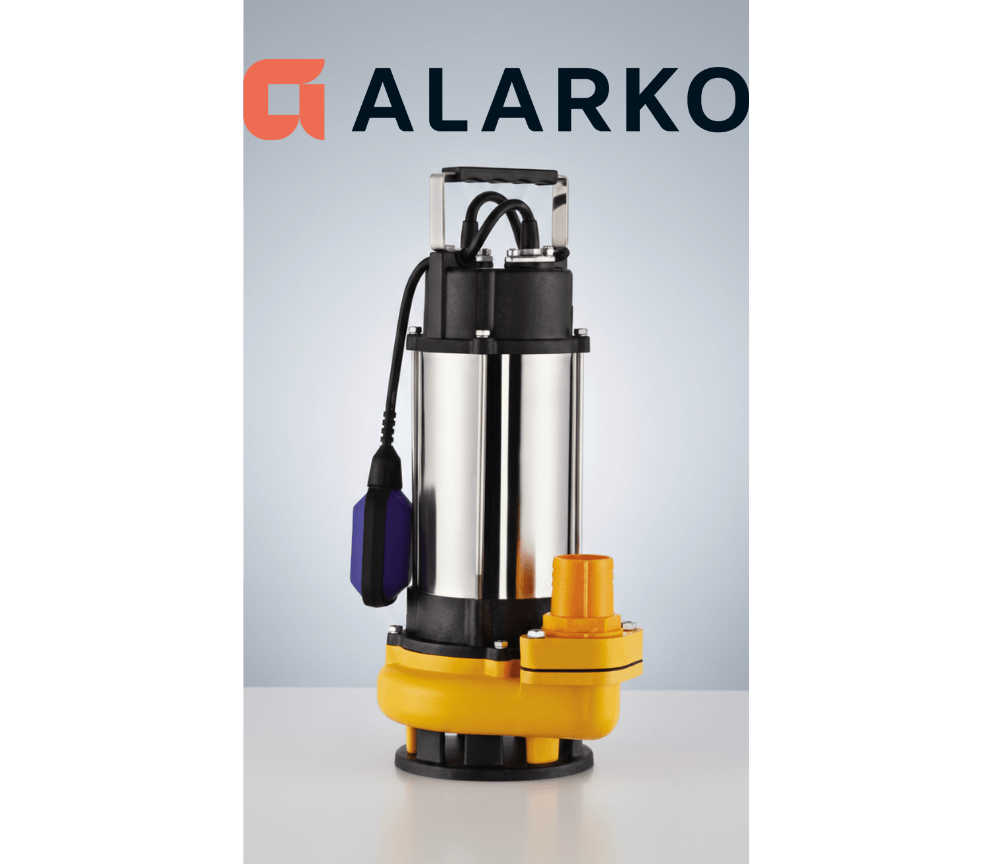

Alarko Diamond | WSD 10-8 | 0,5 HP | 220V | Açık Fanlı Kirli ve Atık Su Dalgıç Pompası
Alarko Diamond WSD 10-8 Pis Su Pompası Nedir?
Alarko Diamond WSD 10-8 Açık Fanlı Kirli ve Atık Su Dalgıç Pompası, kirli su, drenaj suyu ve pompanın teknik sınırlarına uygun atık suların tahliyesi için geliştirilmiş kompakt ve taşınabilir dalgıç pompadır.
Üretici broşüründe 0,5 HP motor gücü, 230V monofaze elektrik beslemesi ve 2,8 A anma akımı belirtilen WSD 10-8, küçük ve orta ölçekli uygun drenaj uygulamalarında tercih edilebilir.
400 mm toplam boyu, 170 mm genişliği ve 13,4 kg ağırlığı sayesinde pompanın uygun tahliye alanlarına yerleştirilmesi ve taşınması kolaylaşır.
Diamond WSD serisi, uygun kirli su tahliyesi, su toplama çukurlarının boşaltılması, teknik alanlarda drenaj ve çeşitli altyapı uygulamalarında kullanılmak üzere geliştirilmiştir.
Shrouded sistemli motor soğutma tasarımı, uygun su seviyesi ve çalışma şartlarında motorun etkin biçimde soğutulmasına yardımcı olur.
AISI 304 paslanmaz çelik motor gövdesi, Noryl fan, döküm demir hidrolik bileşenler ve grafit/seramik mekanik salmastra, ürünün uygun kullanım koşullarında dayanıklı çalışma hedefleyen yapı özellikleridir.
WSD 10-8 ile Kontrollü Kirli Su Tahliyesi
Alarko Diamond WSD 10-8, uygun kirli su uygulamalarında tahliye ihtiyacını karşılamak amacıyla geliştirilmiştir.
Üretici performans tablosunda pompanın 8,1 metre sıfır debide maksimum basma yüksekliği olduğu belirtilmektedir.
6 m³/saat debide ise pompa 6,8 metre toplam basma yüksekliği sağlayabilmektedir.
Uygun pompa seçimi için ihtiyaç duyulan su miktarı ve tesisatın toplam basma yüksekliği birlikte değerlendirilmelidir.
Alarko WSD 10-8 Su Verimi ve Basma Yüksekliği
Aşağıdaki değerler Alarko Diamond WSD 10-8 modelinin daha önce sağlanan üretici broşüründe görülen çalışma noktalarıdır.
Debi arttıkça basma yüksekliği azalır. Bu nedenle maksimum basma yüksekliği ile yüksek su debisi aynı anda elde edilmez.
WSD 10-8 Performansı Nasıl Değerlendirilir?
6,8 metre toplam basma yüksekliğinde yaklaşık 6 m³/saat, yani 6.000 litre/saat su debisi elde edilir.
8,1 metre pompanın sıfır debideki maksimum basma yüksekliğidir. Bu noktada su teslim debisi bulunmaz.
Daha yüksek debi noktalarının değerlendirilmesi için WSD 10-8 modelinin tam performans eğrisi kullanılmalıdır. Farklı WSD modellerinin kapasite değerleri bu ürüne aitmiş gibi değerlendirilmemelidir.
Performans Bilgilendirmesi: Tesisatın kot farkı, boru çapı, hat uzunluğu, dirsek ve çekvalf kayıpları gerçek çalışma noktasını etkiler. Verilen basma yüksekliği yalnızca fiziksel kuyu veya hazne derinliğini ifade etmez.
Alarko Diamond WSD 10-8 Teknik Özellikleri
| Teknik Özellik | Değer |
|---|---|
| Marka / Seri | Alarko Diamond WSD |
| Model | WSD 10-8 |
| Pompa Tipi | Açık Fanlı Kirli ve Atık Su Dalgıç Pompası |
| Motor Gücü | 0,5 HP |
| Yaklaşık Motor Gücü | 0,37 kW |
| Besleme Gerilimi | 1 × 230V AC Monofaze |
| Şebeke Frekansı | 50 Hz |
| Anma Akımı | 2,8 A |
| Maksimum Basma Yüksekliği | 8,1 mSS (0 Debide) |
| 6 m³/saat Debide Basma Yüksekliği | 6,8 mSS |
| Pompa Çıkış Çapı | 1¼ İnç |
| Toplam Boy | 400 mm |
| Toplam Genişlik | 170 mm |
| Toplam Ağırlık | 13,4 kg |
| Fan Malzemesi | Noryl |
| Katı Madde Geçişi | Seri Bilgisi: 32 mm'ye kadar |
| Motor Gövdesi | AISI 304 Paslanmaz Çelik |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Döküm Hidrolik Bileşenler | GG20 Döküm Demir |
| Mekanik Salmastra | Grafit / Seramik |
| Motor Tipi | Asenkron / 2 Kutuplu |
| Koruma Sınıfı | IP68 |
| Yalıtım Sınıfı | F |
| Motor Soğutma | Shrouded Sistemli |
| Flatör Donanımı | WSD |
| Garanti | 2 Yıl Alarko Garantisi |
Alarko WSD Serisi Parça ve Malzeme Özellikleri
Alarko Diamond WSD serisi, kirli su pompalama uygulamalarına yönelik hidrolik ve motor bileşenlerinde farklı teknik malzemeler kullanmaktadır.
| Pompa Bileşeni | Malzeme |
|---|---|
| Basma Ventili Gövdesi | GG20 Döküm Demir |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Emme Ventili Gövdesi | GG20 Döküm Demir |
| Difüzör | GG20 Döküm Demir |
| Fan | Noryl |
| Motor Gövdesi | AISI 304 Paslanmaz Çelik |
| Motor Üst Yatak | GG20 Döküm Demir |
| Alt Taşıyıcı Ayaklar | GG20 Döküm Demir |
| Mekanik Salmastra | Grafit / Seramik |
| Pompa Mili | AISI 304 Paslanmaz Çelik |
| Soğutucu Yağ | Gıda Makinelerinde Kullanıma Uygun Yağ |
Noryl Fan ile Kirli Su Tahliyesine Uygun Tasarım
Alarko Diamond WSD 10-8, kirli su transferine yönelik hidrolik tasarımıyla uygun drenaj uygulamalarında kullanılabilir.
Noryl fan, seri malzeme tablosunda belirtilen hidrolik bileşenlerden biridir.
WSD serisinin genel açıklamasında 32 mm çapa kadar katı madde geçişi belirtilmektedir.
Bu sınırın WSD 10-8 modeli için geçerliliği ayrıca doğrulanmalıdır. Pompa, bıçaklı veya öğütücülü değildir; lifli atıklar, yoğun çamur ve uygun olmayan katı maddeler tıkanmaya neden olabilir.
230V Monofaze Motor ve IP68 Koruma
Alarko Diamond WSD 10-8, 230V monofaze, 50 Hz elektrik beslemesine uygun motor yapısıyla sunulmaktadır.
- Motor gücü: 0,5 HP (broşür bilgisi)
- Anma akımı: 2,8 A
- Motor tipi: Asenkron, iki kutuplu
- Koruma sınıfı: IP68
- Yalıtım sınıfı: F
- Motor gövdesi: AISI 304 paslanmaz çelik
- Soğutma: Shrouded sistemli
- Çalışma: Üretici koşullarında sürekli çalışmaya uygun
Motorun yeterli suyla soğutulması önemlidir. IP68 koruma sınıfı, sınırsız daldırma derinliği anlamına gelmez. Üreticinin belirttiği çalışma sınırlarına uyulmalıdır.
WSD ve WSD-F Modellerinin Flatör Farkı
Alarko Diamond atık su pompası serisinde WSD modelleri flatörsüz, WSD-F modelleri ise dahili flatörlü seçenekler olarak tanımlanmaktadır.
Flatör, uygun kullanım koşullarında su seviyesine bağlı çalışma kontrolü sağlayarak susuz çalışma riskini azaltmaya yardımcı olur.
WSD 10-8 modelinin satış paketinde flatör bulunup bulunmadığı ürün kodu ve gerçek paket içeriğinden teyit edilmelidir.
Alarko Diamond WSD 10-8 Pompanın Avantajları
Alarko WSD 10-8 Kullanım Alanları
Alarko Diamond WSD 10-8, uygun sıvı özellikleri ve tesisat koşullarında farklı kirli su tahliye uygulamalarında kullanılabilir.
- Kirli su ve uygun atık su tahliyesi
- Su toplama çukurlarının boşaltılması
- Bodrum ve teknik alanlarda drenaj
- Şantiye ve inşaat alanlarında uygun su tahliyesi
- Küçük ölçekli atık su arıtma uygulamaları
- Uygun septik ve foseptik tank uygulamaları
- Endüstriyel drenaj ve altyapı uygulamaları
- Uygun kirli su depolarının boşaltılması
Alarko WSD 10-8 Pompa Boyutları
Toplam Boy: 400 mm
Toplam Genişlik: 170 mm
Toplam Ağırlık: 13,4 kg
Pompa Çıkışı: 1¼ İnç
Montaj alanının ölçüleri, su seviyesi, pompa emiş açıklıkları ve varsa flatörün hareket alanı dikkate alınmalıdır.
WSD 10-8 Kurulumunda Nelere Dikkat Edilmeli?
Doğru ürün seçimi için sıvının özellikleri, katı madde boyutu, gerekli tahliye debisi, toplam basma yüksekliği ve tesisat kayıpları birlikte değerlendirilmelidir.
- Transfer edilecek sıvının pompa için uygunluğunu kontrol edin
- Katı madde boyutunu ve sıvı yoğunluğunu değerlendirin
- Pompa çıkışına uygun tesisat bağlantısı kullanın
- İstenen debiyi performans eğrisinden belirleyin
- 230V monofaze elektrik beslemesi sağlayın
- 2,8 A anma akımına uygun elektriksel koruma düzeni kullanın
- Kablo kesitini uzunluğa ve gerilim düşümüne göre seçin
- Motorun yeterli suyla soğutulmasını sağlayın
- Susuz çalışmaya karşı uygun seviye kontrolü kullanın
- Pompayı elektrik kablosundan taşımayın veya asmayın
Elektrik bağlantıları, motor koruması, sıvı seviyesi kontrolü ve montaj işlemleri üretici talimatlarına uygun şekilde yetkin personel tarafından yapılmalıdır.
2 Yıl Alarko Garantisi ve Yetkili Servis Desteği
Alarko Diamond WSD 10-8 Açık Fanlı Kirli ve Atık Su Dalgıç Pompası, geçerli garanti koşulları kapsamında üretim hatalarına karşı 2 yıl Alarko garantisiyle satışa sunulmaktadır.
Yetkili Servis Desteği: Ürün seçimi, montaj, kullanım ve garanti süreçlerinde teknik destek alabilirsiniz.
Dayanıklı Malzeme Yapısı: Paslanmaz çelik ve döküm demir bileşenlerle uygun çalışma koşullarında güvenilir kullanım hedeflenir.
Garanti Koşulları: Susuz çalıştırma, hatalı elektrik bağlantısı, uygunsuz sıvı ve katı maddelerin pompalanması veya üretici kullanım sınırlarının aşılmasına bağlı hasarlar geçerli garanti belgesine göre değerlendirilir.
Uğur Bobinaj Güvencesiyle Alarko Diamond WSD 10-8
1987 yılından bu yana pompa, hidrofor, elektrik motorları ve teknik servis alanlarında faaliyet gösteren Uğur Bobinaj, müşterilerine profesyonel ürün seçimi ve satış sonrası teknik destek sunmaktadır.
1995 yılından bu yana Alarko yetkili bayi ve servis deneyimiyle doğru pompa seçimi, kullanım koşulları ve ürün desteği konularında teknik yönlendirme sağlamaktadır.
Alarko Diamond WSD 10-8 Kirli ve Atık Su Dalgıç Pompası hakkında detaylı bilgi almak, ihtiyacınıza uygunluğunu değerlendirmek ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
2 Yıl Alarko Garantisi ve Uğur Bobinaj Teknik Desteğiyle!
Teknik Bilgilendirme: Paylaşılan ürün satış başlığında WSD 10-8 için 0,75 HP motor gücü belirtilmiş olmakla birlikte sağlanan üretici broşüründeki WSD 10-8 satırında 0,5 HP ve 2,8 A bilgileri bulunmaktadır. Bu açıklamada üretici broşüründeki 0,5 HP değeri esas alınmıştır. Kesin motor gücü ürün etiketinden doğrulanmalıdır. 8,1 mSS maksimum basma yüksekliği sıfır debideki değerdir. 6 m³/saat debideki yükseklik 6,8 mSS'dir. Seri genelindeki katı madde geçişi ve flatör donanımı model bazında teyit edilmelidir. Elektriksel ve mekanik çalışma sınırları üretici teknik belgelerine, garanti kapsamı geçerli Alarko garanti belgesine tabidir.
