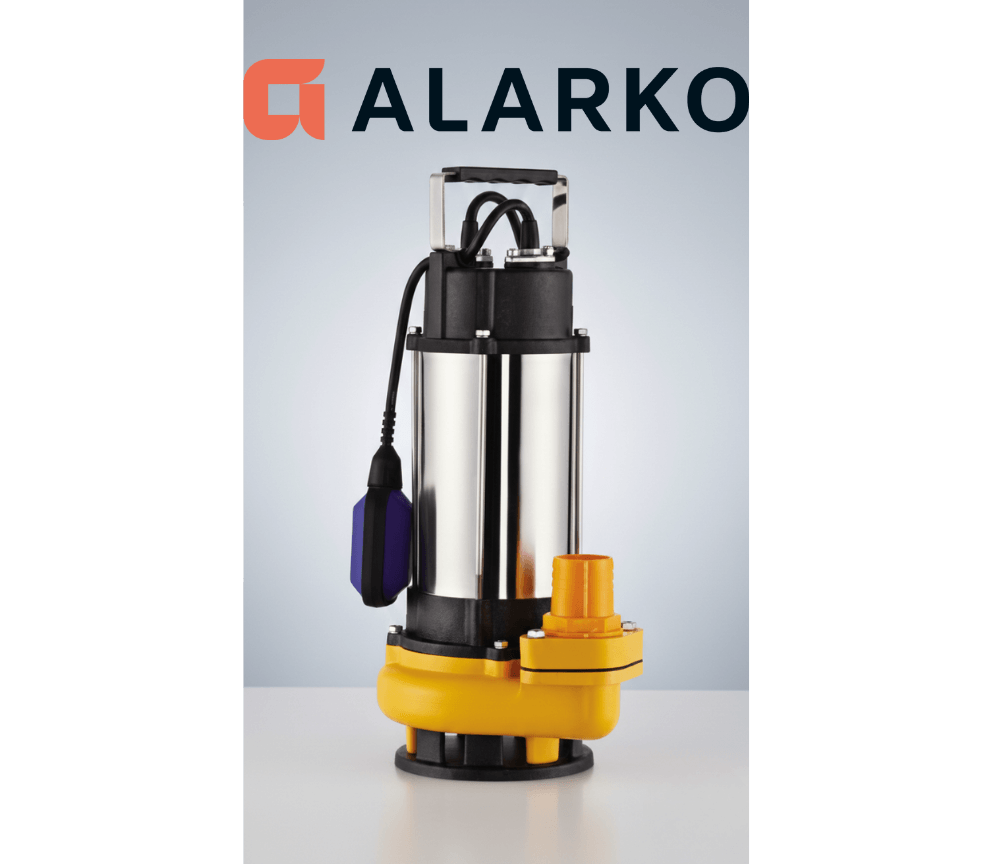

Alarko Diamond | WSD 20-12 | 0,75 HP | 220V | Açık Fanlı Kirli ve Atık Su Dalgıç Pompası
Alarko Diamond WSD 20-12 0,75 HP Atık Su Pompası Nedir?
Alarko Diamond WSD 20-12 0,75 HP Açık Fanlı Kirli ve Atık Su Dalgıç Pompası, kirli su, drenaj suyu ve uygun atık suların tahliyesi için geliştirilmiş taşınabilir dalgıç pompa sistemidir.
0,75 HP motor gücü, 230V monofaze elektrik beslemesi ve kompakt gövde tasarımıyla su toplama çukurları, drenaj uygulamaları ve uygun kirli su tahliye sistemlerinde kullanılabilir.
Alarko Diamond WSD serisi, küçük ölçekli arıtma uygulamaları, uygun septik tank boşaltma işlemleri ve çeşitli altyapı sistemlerinde kullanım amacıyla geliştirilmiştir.
Pompanın shrouded sistemli motor soğutma yapısı, uygun su seviyesi ve çalışma koşullarında motorun soğutulmasını destekler.
AISI 304 paslanmaz çelik motor gövdesi, döküm demir hidrolik bileşenler ve Noryl fan yapısı, uygun kirli su koşullarında dayanıklı kullanım hedefler.
IP68 motor koruması ve F sınıfı yalıtım ile dalgıç pompa uygulamalarının teknik gereksinimlerini karşılamaya yönelik olarak tasarlanmıştır.
0,75 HP Motor ile Etkili Drenaj Performansı
Alarko Diamond WSD 20-12, uygun tesisatlarda kirli suyun tahliye edilmesi amacıyla kullanılabilir.
Üretici performans tablosuna göre 10,3 metre toplam basma yüksekliğinde 6 m³/saat debi sağlamaktadır.
8,2 metre toplam basma yüksekliğinde 12 m³/saat, yani yaklaşık 12.000 litre/saat debi elde edilebilir.
5,5 metre toplam basma yüksekliğinde 18 m³/saat debiyle daha yüksek miktarda suyun aktarılması mümkündür.
Alarko WSD 20-12 Su Verimi ve Basma Yüksekliği
Aşağıdaki tablo, Alarko Diamond WSD 20-12 modelinin farklı debilerde sağlayabildiği toplam basma yüksekliği değerlerini göstermektedir.
Debi arttıkça basma yüksekliği azalır. Pompanın gerçek çalışma noktası, tesisatın ihtiyaç duyduğu debi ve toplam manometrik yüksekliğe bağlıdır.
WSD 20-12 Performans Tablosu Nasıl Okunmalı?
10,3 metre toplam basma yüksekliğinde: yaklaşık 6 m³/saat, yani 6.000 litre/saat debi elde edilir.
8,2 metre toplam basma yüksekliğinde: yaklaşık 12 m³/saat, yani 12.000 litre/saat debi elde edilir.
5,5 metre toplam basma yüksekliğinde: yaklaşık 18 m³/saat, yani 18.000 litre/saat debi elde edilir.
14,6 metre, pompanın sıfır debideki maksimum basma yüksekliğidir. Bu noktada su teslim debisi bulunmaz.
Performans Notu: Tesisatın dikey yüksekliği, boru uzunluğu, dirsekler, çekvalf ve diğer bağlantı elemanlarının oluşturduğu kayıplar fiilî su debisini etkiler. Maksimum basma yüksekliği ile yüksek debi aynı anda elde edilmez.
Alarko Diamond WSD 20-12 Teknik Özellikleri
| Teknik Özellik | Değer |
|---|---|
| Marka / Seri | Alarko Diamond WSD |
| Model | WSD 20-12 |
| Pompa Tipi | Kirli ve Atık Su Dalgıç Pompası |
| Motor Gücü | 0,75 HP (Yaklaşık 0,55 kW) |
| Besleme Gerilimi | 1 × 230V AC Monofaze |
| Şebeke Frekansı | 50 Hz |
| Anma Akımı | 5 A |
| Maksimum Basma Yüksekliği | 14,6 mSS (0 Debide) |
| Performans Tablosundaki Üst Debi | 18 m³/saat (5,5 mSS'de) |
| Pompa Çıkış Çapı | 1¼ İnç |
| Toplam Boy | 405 mm |
| Toplam Genişlik | 242 mm |
| Toplam Ağırlık | 15,2 kg |
| Fan Malzemesi | Noryl |
| Katı Madde Geçişi | Seri Bilgisi: 32 mm'ye kadar |
| Motor Gövdesi | AISI 304 Paslanmaz Çelik |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Hidrolik Döküm Bileşenler | GG20 Döküm Demir |
| Mekanik Salmastra | Grafit / Seramik |
| Motor Tipi | Asenkron / 2 Kutuplu |
| Koruma Sınıfı | IP68 |
| Yalıtım Sınıfı | F |
| Motor Soğutma | Shrouded Sistemli |
| Flatör Donanımı | WSD |
| Garanti | 2 Yıl Alarko Garantisi |
Alarko WSD Serisi Parça ve Malzeme Özellikleri
Alarko Diamond WSD serisi, kirli su tahliyesine yönelik hidrolik ve motor parçalarında farklı teknik malzemeler kullanır.
| Pompa Bileşeni | Malzeme |
|---|---|
| Basma Ventili Gövdesi | GG20 Döküm Demir |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Emme Ventili Gövdesi | GG20 Döküm Demir |
| Difüzör | GG20 Döküm Demir |
| Fan | Noryl |
| Motor Gövdesi | AISI 304 Paslanmaz Çelik |
| Motor Üst Yatak | GG20 Döküm Demir |
| Alt Taşıyıcı Ayaklar | GG20 Döküm Demir |
| Mekanik Salmastra | Grafit / Seramik |
| Pompa Mili | AISI 304 Paslanmaz Çelik |
| Soğutucu Yağ | Anti-Toksik, Gıda Makinelerine Uygun Yağ |
Noryl Fan ile Kirli Su Tahliyesine Uygun Yapı
Alarko Diamond WSD 20-12, kirli suyun tahliyesine yönelik tasarlanmış hidrolik sistemiyle uygun drenaj uygulamalarında kullanılabilir.
Noryl fan malzemesi, WSD serisinin hidrolik tasarımında kullanılan mühendislik polimeridir.
WSD serisinin genel tanıtımında 32 mm çapa kadar katı madde geçişi belirtilmektedir.
Bu değerin WSD 20-12 modelinde de geçerli olduğu üretici dokümanından doğrulanmalıdır. Pompa bıçaklı veya öğütücülü değildir; lifli atıklar ve uygun olmayan parçacıklar tıkanmaya neden olabilir.
0,75 HP Monofaze Motor ve IP68 Koruma
Alarko Diamond WSD 20-12, 230V tek fazlı, 50 Hz elektrik beslemesine uygun motor yapısıyla sunulmaktadır.
- Motor gücü: 0,75 HP
- Anma akımı: 5 A
- Motor tipi: Asenkron, iki kutuplu
- Koruma sınıfı: IP68
- Yalıtım sınıfı: F
- Motor gövdesi: AISI 304 paslanmaz çelik
- Soğutma: Shrouded sistemli yapı
- Çalışma: Üretici koşullarında sürekli çalışmaya uygun
Motorun yeterli suyla soğutulması önemlidir. IP68 koruma sınıfı sınırsız daldırma derinliği anlamına gelmez. Üretici tarafından belirtilen çalışma sınırlarına uyulmalıdır.
WSD ve WSD-F Modellerinin Flatör Farkı
Alarko Diamond atık su pompa serisinde WSD modelleri flatörsüz, WSD-F modelleri ise dahili flatörlü olarak belirtilmektedir.
Flatör, su seviyesine bağlı olarak pompanın otomatik çalıştırılmasını ve durdurulmasını destekleyen kontrol ekipmanıdır.
WSD 20-12 modelinin satış paketinde flatör bulunup bulunmadığı, ürünün tam kodu ve paket içeriğine göre belirlenmelidir.
Alarko Diamond WSD 20-12 Pompanın Avantajları
Alarko WSD 20-12 Kullanım Alanları
Alarko Diamond WSD 20-12, uygun sıvı özellikleri ve tesisat koşullarında kirli su tahliyesine yönelik farklı uygulamalarda kullanılabilir.
- Kirli ve atık su tahliyesi
- Su toplama çukurlarının boşaltılması
- Bodrum ve teknik alanlarda uygun drenaj
- Şantiye ve inşaat alanlarında su tahliyesi
- Uygun septik tank uygulamaları
- Küçük ölçekli atık su arıtma tesisleri
- Endüstriyel drenaj ve altyapı uygulamaları
- Uygun kirli su depolarının tahliyesi
Alarko WSD 20-12 Pompa Boyutları
Toplam Boy: 405 mm
Toplam Genişlik: 242 mm
Toplam Ağırlık: 15,2 kg
Pompa Çıkışı: 1¼ İnç
Pompanın yerleştirileceği alanın ölçüleri, su seviyesi, emiş açıklıkları ve varsa flatörün hareket alanı dikkate alınmalıdır.
WSD 20-12 Kurulumunda Nelere Dikkat Edilmeli?
Pompa seçiminde sıvının özellikleri, katı madde boyutu, gerekli debi, toplam basma yüksekliği ve tesisat kayıpları birlikte değerlendirilmelidir.
- Transfer edilecek sıvının pompa için uygunluğunu kontrol edin
- Katı madde boyutu ve yoğunluğunu değerlendirin
- Çıkış çapına uygun tesisat bağlantısı kullanın
- İstenen debiyi performans tablosuna göre belirleyin
- 230V monofaze besleme şartlarını sağlayın
- 5 A anma akımına uygun elektriksel motor koruması kullanın
- Kablo kesitini ve gerilim düşümünü değerlendirin
- Motorun yeterli suyla soğutulmasını sağlayın
- Susuz çalışmaya karşı uygun seviye kontrolü kullanın
- Pompayı elektrik kablosundan taşımayın veya asmayın
Kurulum, motor koruma ayarları ve elektrik bağlantıları üretici talimatlarına uygun şekilde yetkin personel tarafından yapılmalıdır.
2 Yıl Alarko Garantisi ve Yetkili Servis Desteği
Alarko Diamond WSD 20-12 0,75 HP Açık Fanlı Kirli ve Atık Su Dalgıç Pompası, geçerli garanti koşulları kapsamında üretim hatalarına karşı 2 yıl Alarko garantisiyle satışa sunulmaktadır.
Yetkili Servis Desteği: Ürün seçimi, kullanım, montaj koşulları ve garanti süreçlerinde teknik destek alabilirsiniz.
Dayanıklı Malzeme Yapısı: Döküm demir ve paslanmaz çelik bileşenlerle uygun işletme koşullarında güvenilir kullanım hedeflenir.
Garanti Koşulları: Susuz çalıştırma, hatalı elektrik bağlantısı, uygun olmayan sıvı veya katı maddelerin pompalanması ve üretici talimatlarına aykırı kullanımdan kaynaklanan hasarlar geçerli garanti belgesine göre değerlendirilir.
Uğur Bobinaj Güvencesiyle Alarko Diamond WSD 20-12
1987 yılından bu yana pompa, hidrofor, elektrik motorları ve teknik servis alanlarında faaliyet gösteren Uğur Bobinaj, müşterilerine profesyonel ürün seçimi ve satış sonrası teknik destek sunmaktadır.
1995 yılından bu yana Alarko yetkili bayi ve servis deneyimiyle pompa seçimi, kurulum koşulları ve kullanım konusunda teknik yönlendirme sağlamaktadır.
Alarko Diamond WSD 20-12 0,75 HP Pis Su ve Atık Su Dalgıç Pompası hakkında detaylı bilgi almak, tahliye ihtiyacınıza uygunluğunu öğrenmek ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
2 Yıl Alarko Garantisi ve Uğur Bobinaj Teknik Desteğiyle!
Teknik Bilgilendirme: WSD 20-12 modelinin motor gücü, akım, boyut, ağırlık ve performans değerleri sağlanan Alarko Diamond WSD broşürünün ilgili model satırına dayanmaktadır. 14,6 mSS değeri sıfır debideki maksimum basma yüksekliğidir. 18 m³/saat debi 5,5 mSS çalışma noktasına aittir. Katı madde geçiş sınırı ve flatör donanımı model bazında doğrulanmalıdır. Kullanılacak sıvının uygunluğu, soğutma şartları ve diğer işletme sınırları üretici teknik dokümanına göre değerlendirilmelidir. Garanti kapsamı geçerli Alarko garanti belgesine tabidir.
