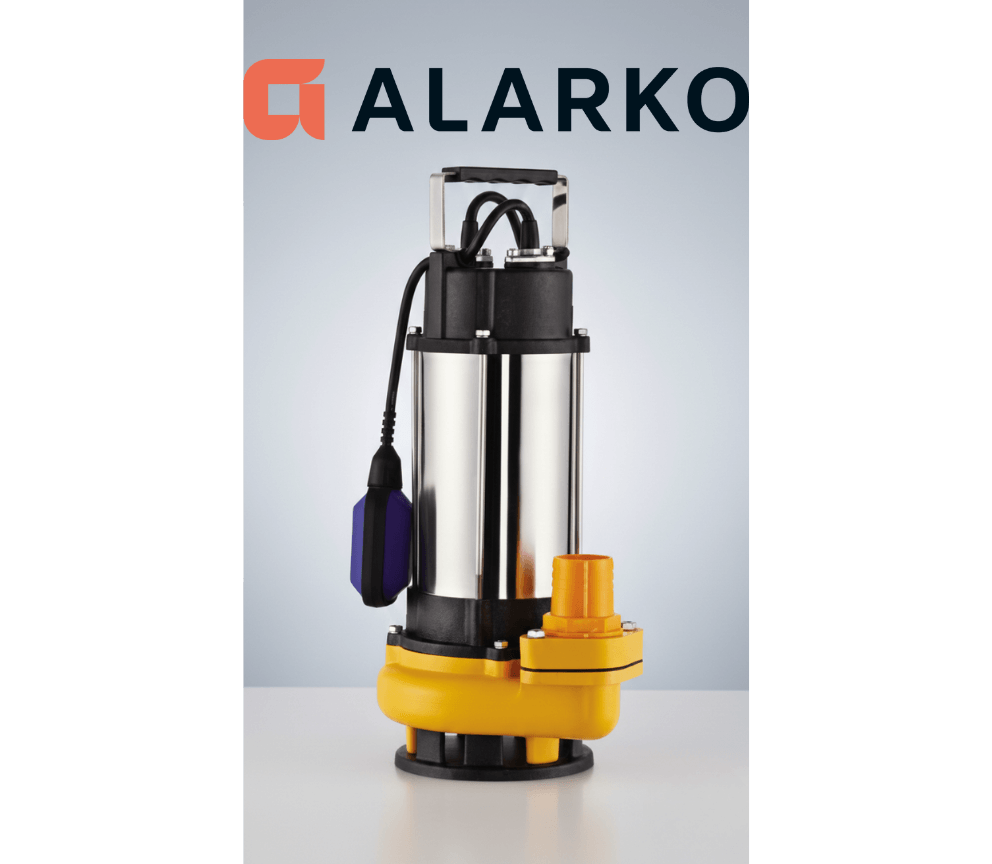

Alarko Diamond | WSD 25-17 | 1,5 HP | 220V | 2'' Çıkış | Açık Fanlı Pis Su Dalgıç Pompası
Alarko Diamond WSD 25-17 1,5 HP Atık Su Pompası Nedir?
Alarko Diamond WSD 25-17 1,5 HP Açık Fanlı Pis Su ve Atık Su Dalgıç Pompası, kirli suların, drenaj sularının ve uygun atık suların tahliyesi amacıyla tasarlanmış taşınabilir dalgıç pompadır.
1,5 HP motor gücü, 230V monofaze elektrik beslemesi ve 2 inç pompa çıkışı ile uygun drenaj ve atık su transferi uygulamalarında kullanılabilir.
Diamond WSD serisi, su toplama çukurlarının boşaltılması, septik tank uygulamaları, küçük ölçekli arıtma tesisleri ve uygun altyapı drenaj sistemlerinde kullanılmak üzere geliştirilmiştir.
Ürünün shrouded tip motor soğutma tasarımı, uygun su seviyesi ve çalışma koşullarında motorun etkin şekilde soğutulmasını destekler.
Paslanmaz çelik motor gövdesi, döküm demir hidrolik parçalar, Noryl fan ve grafit/seramik mekanik salmastra, pompanın uygun kirli su koşullarında güvenilir çalışmasını destekleyen bileşenlerdir.
1,5 HP Motor ile Etkili Su Tahliyesi
Alarko Diamond WSD 25-17, uygun tesisat koşullarında farklı miktarlardaki kirli suların aktarılması için tasarlanmıştır.
Üretici performans tablosuna göre pompa, 12,1 metre toplam basma yüksekliğinde 18 m³/saat debi sağlamaktadır.
8,3 metre toplam basma yüksekliğinde ise 24 m³/saat yani yaklaşık 24.000 litre/saat su debisine ulaşmaktadır.
Gerçek çalışma debisi, tesisatın toplam basma yüksekliği ve sürtünme kayıplarına bağlıdır.
Alarko WSD 25-17 Su Verimi ve Basma Yüksekliği
Aşağıdaki değerler, Alarko Diamond WSD 25-17 modelinin üretici broşüründe belirtilen debi ve basma yüksekliği noktalarıdır.
Debi arttıkça basma yüksekliği azalır. Bu nedenle maksimum debi ve maksimum basma yüksekliği aynı anda elde edilmez.
WSD 25-17 Performans Tablosu Nasıl Okunmalı?
16,6 metre toplam basma yüksekliğinde: yaklaşık 6 m³/saat, yani 6.000 litre/saat debi elde edilir.
14,5 metre toplam basma yüksekliğinde: yaklaşık 12 m³/saat, yani 12.000 litre/saat debi elde edilir.
12,1 metre toplam basma yüksekliğinde: yaklaşık 18 m³/saat, yani 18.000 litre/saat debi elde edilir.
8,3 metre toplam basma yüksekliğinde: yaklaşık 24 m³/saat, yani 24.000 litre/saat debi elde edilir.
17,5 metre ise pompanın sıfır debideki maksimum basma yüksekliğidir.
Performans Notu: Verilen değerler üretici broşüründeki çalışma noktalarıdır. Tesisatın dikey yüksekliği, boru sürtünme kayıpları, hat uzunluğu ve bağlantı elemanları gerçek su debisini etkileyebilir. Tabloda 24 m³/saat üzerindeki debiler bu model için belirtilmemiştir.
Alarko Diamond WSD 25-17 Teknik Özellikleri
| Teknik Özellik | Değer |
|---|---|
| Marka / Seri | Alarko Diamond WSD |
| Model | WSD 25-17 |
| Pompa Tipi | Kirli ve Atık Su Dalgıç Pompası |
| Motor Gücü | 1,5 HP (1,1 kW) |
| Besleme Gerilimi | 1 × 230V AC Monofaze |
| Frekans | 50 Hz |
| Anma Akımı | 7,2 A |
| Maksimum Basma Yüksekliği | 17,5 mSS (0 Debide) |
| Performans Tablosundaki Üst Debi | 24 m³/saat (8,3 mSS'de) |
| Pompa Çıkış Çapı | 2 İnç |
| Toplam Boy | 450 mm |
| Toplam Genişlik | 242 mm |
| Toplam Ağırlık | 17,3 kg |
| Fan Tipi | Kirli Suya Uygun Noryl Fan |
| Katı Madde Geçişi | Seri Bilgisi: 32 mm'ye kadar |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Basma Ventili ve Diğer Döküm Bileşenler | GG20 Döküm Demir |
| Motor Gövdesi | AISI 304 Paslanmaz Çelik |
| Mekanik Salmastra | Grafit / Seramik |
| Motor Tipi | Asenkron / 2 Kutuplu |
| Motor Koruma Sınıfı | IP68 |
| Yalıtım Sınıfı | F |
| Soğutma Sistemi | Shrouded Sistemli |
| Flatör Donanımı | WSD |
| Garanti | 2 Yıl Alarko Garantisi |
Alarko WSD Serisi Malzeme ve Yapı Özellikleri
WSD serisinin malzeme tablosunda hidrolik ve motor bileşenlerinde kullanılan farklı malzemeler belirtilmektedir.
| Pompa Bileşeni | Malzeme |
|---|---|
| Basma Ventili Gövdesi | GG20 Döküm Demir |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Emme Ventili Gövdesi | GG20 Döküm Demir |
| Difüzör | GG20 Döküm Demir |
| Fan | Noryl |
| Motor Gövdesi | AISI 304 Paslanmaz Çelik |
| Motor Üst Yatak | GG20 Döküm Demir |
| Alt Taşıyıcı Ayaklar | GG20 Döküm Demir |
| Mekanik Salmastra | Grafit / Seramik |
| Pompa Mili | AISI 304 Paslanmaz Çelik |
| Soğutucu Yağ | Anti-Toksik, Gıda Makinelerinde Kullanıma Uygun Yağ |
Noryl Fan ve Kirli Su Tahliye Teknolojisi
Alarko Diamond WSD 25-17, kirli su transferine yönelik geliştirilmiş hidrolik yapısıyla uygun drenaj uygulamalarında kullanılabilir.
WSD serisinin fan malzemesi Noryl olarak belirtilmiştir. Bu mühendislik polimeri, pompanın hidrolik sisteminde kullanılır.
Ürün ailesinin genel açıklamasında 32 mm'ye kadar katı madde geçişine uygunluk belirtilmektedir.
Katı madde geçiş sınırı WSD 25-17 modeli için ayrıca doğrulanmalıdır. Pompa, bıçaklı veya öğütücülü pompa olarak değerlendirilmemelidir. Lifli atıklar ve uygun olmayan katı maddeler tıkanmaya neden olabilir.
1,5 HP Monofaze Motor ve IP68 Koruma
WSD 25-17 modeli, 230V monofaze, 50 Hz elektrik beslemesine uygun motor ile sunulmaktadır.
- Motor gücü: 1,5 HP
- Anma akımı: 7,2 A
- Motor tipi: Asenkron, 2 kutuplu
- Koruma sınıfı: IP68
- Yalıtım sınıfı: F
- Motor gövdesi: AISI 304 paslanmaz çelik
- Soğutma: Shrouded sistemli yapı
- Çalışma: Üretici koşullarında sürekli çalışmaya uygun
IP68 koruma sınıfı, sınırsız daldırma derinliği anlamına gelmez. Uygun su seviyesi, motor soğutma şartları ve daldırma sınırları üretici talimatına göre belirlenmelidir.
WSD ve WSD-F Modellerinde Flatör Farkı
Alarko Diamond serisinin WSD modelleri flatörsüz, WSD-F modelleri ise dahili flatörlü seçenekler olarak belirtilmektedir.
Flatör, su seviyesine bağlı olarak pompanın çalışmasının kontrol edilmesine yardımcı olur.
Satışa sunulan WSD 25-17 ürününde flatör veya harici seviye kontrol ekipmanının bulunup bulunmadığı ürün kodu ve paket içeriğine göre değerlendirilmelidir.
Alarko Diamond WSD 25-17 Pompanın Avantajları
Alarko WSD 25-17 Kullanım Alanları
Alarko Diamond WSD 25-17, uygun sıvı özellikleri ve tesisat koşullarında kirli su tahliyesine yönelik farklı uygulamalarda kullanılabilir.
- Kirli su ve atık su tahliyesi
- Uygun septik ve foseptik tank uygulamaları
- Küçük ölçekli atık su arıtma tesisleri
- Şantiye ve inşaat alanlarında uygun drenaj
- Bodrum ve teknik alanlarda su tahliyesi
- Endüstriyel altyapı ve drenaj uygulamaları
- Su toplama çukurlarının boşaltılması
- Uygun kirli su depolarının tahliyesi
Alarko WSD 25-17 Pompa Boyutları
Toplam Boy: 450 mm
Toplam Genişlik: 242 mm
Toplam Ağırlık: 17,3 kg
Pompa Çıkışı: 2 İnç
Pompanın yerleştirileceği hazne ölçüleri, su seviyesi, emiş açıklıkları ve kullanılacak seviye kontrol ekipmanının hareket alanı değerlendirilmelidir.
WSD 25-17 Kurulumunda Nelere Dikkat Edilmeli?
Doğru atık su pompası seçimi için sıvının özellikleri, katı madde boyutu, gerekli tahliye debisi, basma yüksekliği ve tesisat kayıpları birlikte değerlendirilmelidir.
- Transfer edilecek sıvının pompa için uygunluğunu kontrol edin
- Katı madde boyutu ve sıvı yoğunluğunu değerlendirin
- 2 inç çıkışa uygun tesisat bağlantısı seçin
- Gerekli debiyi performans tablosuna göre belirleyin
- 230V monofaze besleme şartlarını sağlayın
- 7,2 A anma akımına uygun motor koruma düzeni kullanın
- Kablo kesitini uzunluk ve gerilim düşümüne göre belirleyin
- Motorun yeterli suyla soğutulmasını sağlayın
- Susuz çalışma riskine karşı uygun seviye kontrolü kullanın
- Pompayı elektrik kablosundan taşımayın veya asmayın
Elektrik bağlantıları, motor koruma ayarları ve seviye kontrolü üretici talimatlarına uygun biçimde, yetkin personel tarafından yapılmalıdır.
2 Yıl Alarko Garantisi ve Yetkili Servis Desteği
Alarko Diamond WSD 25-17 1,5 HP Pis Su ve Atık Su Dalgıç Pompası, geçerli garanti koşulları kapsamında üretim hatalarına karşı 2 yıl Alarko garantisi ile satışa sunulmaktadır.
Yetkili Servis Desteği: Ürün seçimi, kurulum şartları, kullanım ve garanti süreçlerinde teknik destek alabilirsiniz.
Dayanıklı Malzeme Yapısı: Döküm demir ve paslanmaz çelik bileşenler, uygun kullanım koşullarında güvenilir çalışma hedefler.
Garanti Koşulları: Susuz çalıştırma, uygunsuz elektrik beslemesi, kullanım sınırlarını aşan katı maddeler, uygun olmayan sıvılar veya hatalı montajdan kaynaklanan hasarlar geçerli garanti belgesine göre değerlendirilir.
Uğur Bobinaj Güvencesiyle Alarko Diamond WSD 25-17
1987 yılından bu yana pompa, hidrofor, elektrik motorları ve teknik servis alanlarında faaliyet gösteren Uğur Bobinaj, müşterilerine profesyonel ürün seçimi ve satış sonrası teknik destek sunmaktadır.
1995 yılından bu yana Alarko yetkili bayi ve servis deneyimiyle doğru pompa seçimi, montaj koşulları ve kullanım hakkında teknik yönlendirme sağlamaktadır.
Alarko Diamond WSD 25-17 1,5 HP Açık Fanlı Pis Su ve Atık Su Dalgıç Pompası hakkında detaylı bilgi almak, tahliye ihtiyacınıza uygunluğunu değerlendirmek ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
2 Yıl Alarko Garantisi ve Uğur Bobinaj Teknik Desteğiyle!
Teknik Bilgilendirme: WSD 25-17 modelinin motor gücü, anma akımı, boyutları, ağırlığı, çıkış çapı ve debi-basma yüksekliği değerleri sağlanan Alarko Diamond WSD broşürünün ilgili model satırına dayanmaktadır. Maksimum 17,5 mSS basma yüksekliği sıfır debideki çalışma noktasıdır. 24 m³/saat debi ise 8,3 mSS basma yüksekliğinde belirtilmiştir. Seri genelindeki katı madde geçiş sınırı model bazında doğrulanmalıdır. WSD ve WSD-F modellerinin flatör donanımları farklıdır. Ürünün kullanılacağı sıvı özellikleri, motor soğutma koşulları ve garanti kapsamı üretici teknik belgelerine göre değerlendirilmelidir.
