Alarko Diamond | WSD 55-17 | 3 HP | 220V | 3'' Çıkış | Açık Fanlı Pis Su Dalgıç Pompası
Alarko Diamond WSD 55-17 3 HP Atık Su Pompası Nedir?
Alarko Diamond WSD 55-17 3 HP Açık Fanlı Pis Su ve Atık Su Dalgıç Pompası, kirli su, atık su ve uygun drenaj uygulamalarında sıvıların kontrollü şekilde tahliye edilmesi amacıyla geliştirilmiş taşınabilir dalgıç pompa sistemidir.
3 HP motor gücü, 230V monofaze elektrik beslemesi ve 3 inç pompa çıkışı sayesinde yüksek debi gerektiren uygun atık su tahliye işlemlerinde kullanılabilir.
Diamond WSD serisi, septik tank boşaltma, kirli su drenajı, küçük ölçekli arıtma uygulamaları ve uygun altyapı tesisatlarında güçlü tahliye performansı sunmak üzere tasarlanmıştır.
Shrouded sistemli motor soğutma tasarımı, uygun su seviyesi ve çalışma koşullarında motorun soğutulmasını destekler.
Döküm demir hidrolik bileşenleri, paslanmaz çelik motor gövdesi, IP68 koruma sınıfı ve F sınıfı yalıtımı, ürünün zorlu uygulamalarda güvenilir çalışmasını destekleyen başlıca özellikleridir.
Kirli ve Atık Sular İçin Güçlü Tahliye Kapasitesi
Alarko Diamond WSD 55-17, yüksek miktarda atık suyun aktarılması gereken uygulamalarda güçlü bir tahliye çözümü sunar.
Üretici performans tablosuna göre 13,6 metre toplam basma yüksekliğinde 24 m³/saat, yani yaklaşık 24.000 litre/saat debi sağlar.
11,2 metre toplam basma yüksekliğinde yaklaşık 36 m³/saat su debisi elde edilebilir.
Debi ve basma yüksekliği değerleri birlikte değerlendirilerek pompanın uygulamaya uygunluğu belirlenmelidir.
Alarko WSD 55-17 Su Verimi ve Basma Yüksekliği
Alarko Diamond WSD 55-17 modeline ait üretici performans tablosunda, farklı debilerde pompanın sağlayabildiği toplam basma yüksekliği gösterilmektedir.
Debi arttıkça basma yüksekliği azalır. Bu nedenle ürün seçimi yapılırken tahliye edilecek su miktarı ve tesisatın toplam manometrik yüksekliği birlikte değerlendirilmelidir.
WSD 55-17 Performans Tablosu Nasıl Okunmalı?
13,6 metre toplam basma yüksekliğinde: yaklaşık 24 m³/saat, yani 24.000 litre/saat su debisi elde edilir.
11,2 metre toplam basma yüksekliğinde: yaklaşık 36 m³/saat, yani 36.000 litre/saat su debisi elde edilir.
7,9 metre toplam basma yüksekliğinde: yaklaşık 48 m³/saat, yani 48.000 litre/saat su debisi elde edilir.
6,5 metre toplam basma yüksekliğinde: yaklaşık 54 m³/saat, yani 54.000 litre/saat su debisi elde edilir.
17 metre, pompanın sıfır debideki maksimum basma yüksekliğidir. Bu noktada su tahliye debisi bulunmaz.
Performans Bilgilendirmesi: Tablodaki değerler pompanın hidrolik çalışma noktalarını gösterir. Tesisat boru çapı, hat uzunluğu, dirsekler, kot farkı ve sürtünme kayıpları fiilî tahliye debisini etkileyebilir. 17 metre maksimum basma yüksekliği ile 54 m³/saat debi aynı anda elde edilmez.
Alarko Diamond WSD 55-17 Teknik Özellikleri
| Teknik Özellik | Değer |
|---|---|
| Marka / Seri | Alarko Diamond WSD |
| Model | WSD 55-17 |
| Pompa Tipi | Kirli ve Atık Su Dalgıç Pompası |
| Motor Gücü | 3 HP (2,2 kW) |
| Besleme Gerilimi | 1 × 230V AC Monofaze |
| Frekans | 50 Hz |
| Anma Akımı | 15 A |
| Maksimum Basma Yüksekliği | 17 mSS (0 Debide) |
| Performans Tablosundaki Üst Debi | 54 m³/saat (6,5 mSS'de) |
| Pompa Çıkış Çapı | 3 İnç (DN80 Nominal) |
| Toplam Boy | 510 mm |
| Toplam Genişlik | 260 mm |
| Toplam Ağırlık | 27 kg |
| Fan Tipi | Noryl Açık Fan |
| Katı Madde Geçişi | 32 mm'ye kadar |
| Motor Gövdesi | AISI 304 Paslanmaz Çelik |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Basma Ventili / Üst Kapak | Döküm Demir / GG20 |
| Mekanik Salmastra | Grafit / Seramik |
| Motor Tipi | Asenkron / 2 Kutuplu |
| Motor Koruma Sınıfı | IP68 |
| Yalıtım Sınıfı | F |
| Soğutma | Shrouded Sistem / Su ile Soğutma |
| Flatör | WSD / WSD-F Varyantına Göre Değişir |
| Garanti | 2 Yıl Alarko Garantisi |
Alarko WSD Serisi Malzeme ve Yapı Özellikleri
WSD serisi pompalarda hidrolik ve motor bileşenlerinde farklı malzemeler kullanılarak mekanik dayanım ve su içerisinde çalışma koşulları desteklenir.
| Pompa Bileşeni | Malzeme |
|---|---|
| Basma Ventili Gövdesi | GG20 Döküm Demir |
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Emme Ventili Gövdesi | GG20 Döküm Demir |
| Difüzör | GG20 Döküm Demir |
| Fan | Noryl |
| Motor Gövdesi | AISI 304 Paslanmaz Çelik |
| Motor Üst Yatak | GG20 Döküm Demir |
| Alt Taşıyıcı Ayaklar | GG20 Döküm Demir |
| Mekanik Salmastra | Grafit / Seramik |
| Pompa Mili | AISI 304 Paslanmaz Çelik |
| Soğutucu Yağ | Gıda Makinelerinde Kullanıma Uygun Yağ |
Kirli Su Tahliyesine Uygun Noryl Fan Yapısı
Diamond WSD 55-17, atık su transferine yönelik tasarlanmış hidrolik yapısıyla uygun kirli su uygulamalarında kullanılabilir.
Pompa serisinin fan malzemesi Noryl olarak belirtilmektedir.
WSD serisi açıklamasında 32 mm çapa kadar katı madde geçişine uygun yapı bildirilmektedir. SCM serisi temiz su pompalarından farklı olarak WSD serisi, kirli suyun tahliyesine yönelik geliştirilmiştir.
Katı madde geçiş ölçüsü, WSD 55-17 modelinin üretici teknik çizimi üzerinden ayrıca doğrulanmalıdır. Pompa, öğütücü veya bıçaklı pompa olarak değerlendirilmemelidir.
3 HP Monofaze Motor ve IP68 Koruma
WSD 55-17 modeli, 230V monofaze, 50 Hz elektrik beslemesine uygun 3 HP motor ile sunulmaktadır.
- Motor gücü: 3 HP
- Anma akımı: 15 A
- Motor tipi: Asenkron, 2 kutuplu
- Koruma sınıfı: IP68
- Yalıtım sınıfı: F
- Motor gövdesi: AISI 304 paslanmaz çelik
- Soğutma: Shrouded sistemli yapı
- Çalışma: Üretici şartlarında sürekli çalışmaya uygun
IP68 koruma sınıfı sınırsız daldırma derinliği anlamına gelmez. Pompanın izin verilen su seviyesi, daldırma derinliği ve motor soğutma koşulları üretici kullanım talimatlarından doğrulanmalıdır.
WSD ve WSD-F Flatör Seçenekleri
Alarko Diamond serisinde WSD ve WSD-F seçenekleri bulunmaktadır.
Üretici seri bilgisinde WSD modelleri flatörsüz, WSD-F modelleri ise dahili flatörlü olarak belirtilmektedir.

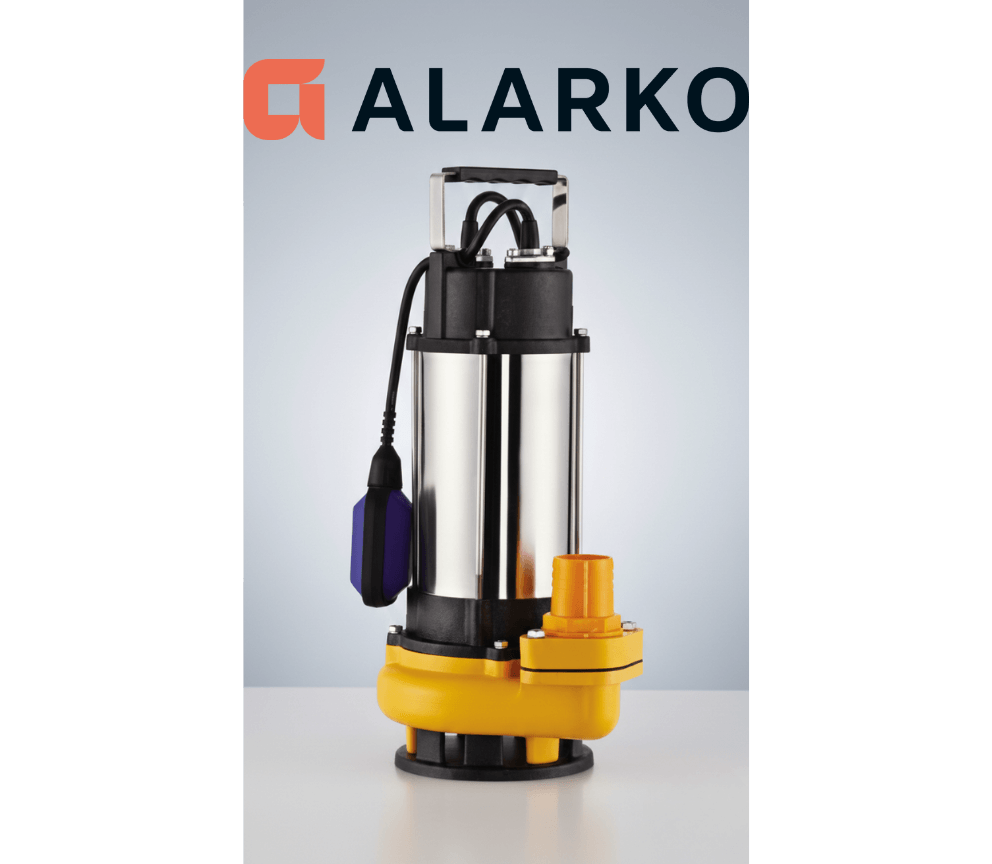

Ürün görselinde bir flatör bileşeni bulunsa da satışa sunulan WSD 55-17 modelinin gerçek flatör donanımı ürün etiketi ve paket içeriğinden doğrulanmalıdır.
Alarko Diamond WSD 55-17 Pompanın Avantajları
Alarko WSD 55-17 Kullanım Alanları
Alarko Diamond WSD 55-17, uygun sıvı özellikleri ve tesisat koşullarında farklı kirli su tahliye uygulamalarında kullanılabilir.
- Kirli su ve atık su tahliyesi
- Septik ve foseptik tank boşaltma
- Küçük ölçekli atık su arıtma uygulamaları
- Şantiye ve inşaat alanlarında su tahliyesi
- Bodrum ve teknik alanlarda uygun drenaj sistemleri
- Endüstriyel altyapı ve drenaj uygulamaları
- Su toplama çukurlarının boşaltılması
- Uygun kirli su depolarının tahliyesi
Alarko WSD 55-17 Boyutları
Toplam Boy: 510 mm
Toplam Genişlik: 260 mm
Toplam Ağırlık: 27 kg
Pompa Çıkışı: 3 İnç
Pompanın yerleştirileceği hazne ölçüleri, su seviyesi, emiş açıklıkları ve varsa flatör hareket alanı dikkate alınmalıdır.
WSD 55-17 Kurulumunda Nelere Dikkat Edilmeli?
Doğru atık su pompası seçimi için sıvının özellikleri, katı madde boyutu, istenen debi, basma yüksekliği ve tesisat kayıpları birlikte değerlendirilmelidir.
- Transfer edilecek sıvının pompa için uygunluğunu kontrol edin
- Katı madde boyutu ve yoğunluğunu değerlendirin
- 3 inç çıkışa uygun tesisat bağlantısı kullanın
- Gerekli debi ve basma yüksekliğini performans eğrisinden belirleyin
- Motorun 230V monofaze besleme şartlarını sağlayın
- 15 A motor anma akımına uygun koruma ekipmanı seçin
- Kablo kesitini uzunluk ve gerilim düşümüne göre belirleyin
- Motorun yeterli suyla soğutulmasını sağlayın
- Pompayı elektrik kablosundan taşımayın veya asmayın
- Pompayı uygun kaldırma ve sabitleme düzeniyle kullanın
Motor koruması, elektrik bağlantıları ve varsa seviye kontrolü üretici talimatlarına uygun gerçekleştirilmelidir. Kurulum yetkin personel tarafından yapılmalıdır.
2 Yıl Alarko Garantisi ve Yetkili Servis Desteği
Alarko Diamond WSD 55-17 3 HP Pis Su ve Atık Su Dalgıç Pompası, geçerli garanti koşulları kapsamında üretim hatalarına karşı 2 yıl Alarko garantisi ile satışa sunulmaktadır.
Yetkili Servis Desteği: Pompa seçimi, kurulum şartları, kullanım ve garanti süreçlerinde teknik destek alabilirsiniz.
Dayanıklı Malzeme Yapısı: Döküm demir ve paslanmaz çelik bileşenler, uygun işletme koşullarında güvenilir çalışma hedefler.
Garanti Koşulları: Susuz çalıştırma, hatalı elektrik bağlantısı, uygun olmayan sıvıların pompalanması, katı madde sınırlarının aşılması ve üretici talimatlarına aykırı kullanımdan kaynaklanan hasarlar geçerli garanti belgesine göre değerlendirilir.
Uğur Bobinaj Güvencesiyle Alarko Diamond WSD 55-17
1987 yılından bu yana pompa, hidrofor, elektrik motorları ve teknik servis alanlarında faaliyet gösteren Uğur Bobinaj, müşterilerine profesyonel ürün seçimi ve satış sonrası teknik destek sunmaktadır.
1995 yılından bu yana Alarko yetkili bayi ve servis deneyimiyle doğru pompa seçimi, montaj koşulları ve kullanım hakkında teknik yönlendirme sağlamaktadır.
Alarko Diamond WSD 55-17 3 HP Pis Su ve Atık Su Dalgıç Pompası hakkında detaylı bilgi almak, tahliye ihtiyacınıza uygunluğunu değerlendirmek ve sipariş oluşturmak için bizimle iletişime geçebilirsiniz.
2 Yıl Alarko Garantisi ve Uğur Bobinaj Teknik Desteğiyle!
Teknik Bilgilendirme: Bu sayfada yer alan WSD 55-17 motor gücü, anma akımı, boyut, ağırlık, çıkış çapı ve debi-basma yüksekliği değerleri sağlanan Alarko Diamond WSD broşürünün ilgili model satırına dayanmaktadır. 17 mSS maksimum basma yüksekliği sıfır debideki değerdir. 54 m³/saat değeri ise 6,5 mSS çalışma noktasına aittir. Seri genelinde belirtilen katı madde geçişi ve flatör donanımı model bazında doğrulanmalıdır. Ürünün kullanılacağı sıvı türü ve teknik uygunluk üretici kullanım kılavuzuna göre değerlendirilmelidir. Garanti kapsamı geçerli Alarko garanti belgesine tabidir.
